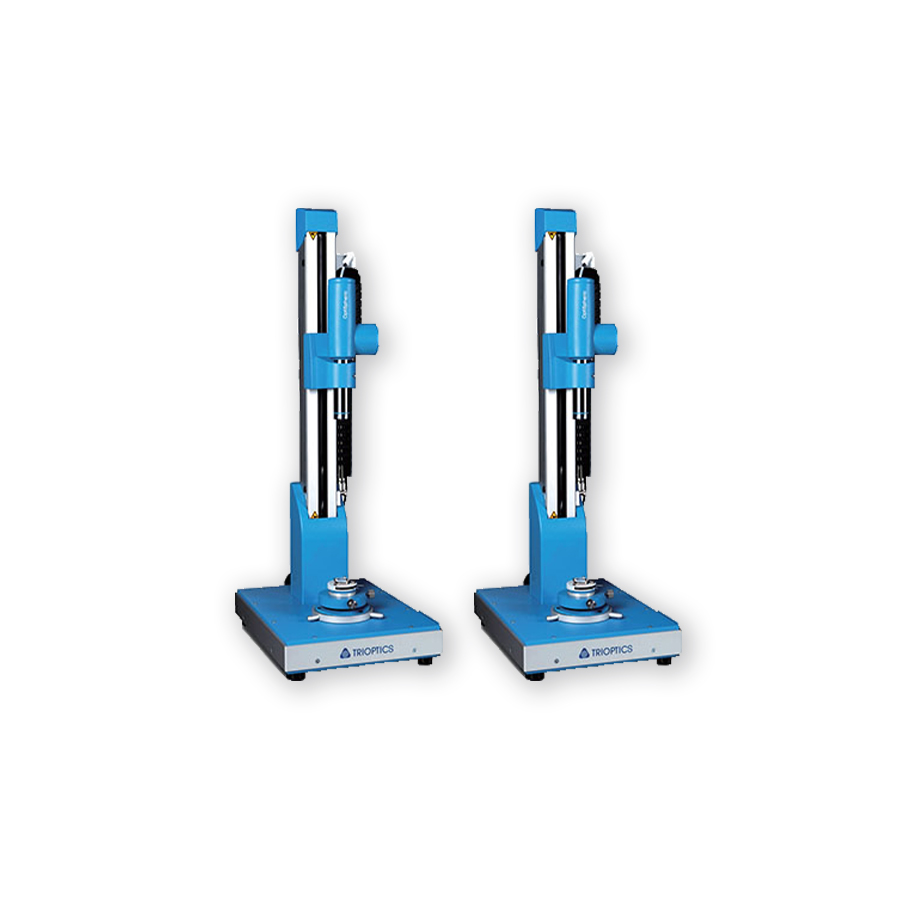

OptiSpheric®有效焦距和法兰距快速测量仪 AF 500 INV
紧凑型的系统，用来测量法兰距和有效焦距
价格 请咨询
产品型号 750140
货期 请咨询
咨询
产品文件资料 点击下载
| 产品编号 | 750140 |
| 产品型号 | OptiSpheric® AF 500 INV |
| 镜头直径范围 | 5mm…75mm |
| EFL测试范围 | +5mm…+500mm |
| EFL测试精度 | 0.3...0.03% |
| EFL测试时间 |
单次测量：5秒到8秒、连续测量：3秒到5秒 |
| 后焦距、法兰距和曲率半径的测量范围 | +5mm…+450mm |
| 后焦距、法兰距、曲率半径的重复性精度 | 0.02…0.2% |
| 后焦距、法兰距、曲率半径的精度 | 0.03…0.3% |
| MTF测试：EFL范围 | 5mm…100mm |
| MTF测试模式： |
轴上测量，自动对焦 |
| MTF测试：空间频率范围 | 0 ... 150 lp/mm |
| MTF测试精度 | 2% |
| MTF测试重复性精度 | 1% |
| 测试波长 | 546nm（其它波长可选：480nm，685nm） |
为了优化相机镜头的生产模式，OptiSpheric® AF 500 INV是TRIOPTICS公司提供的一款紧凑型的系统，是专门用来测量法兰距和有效焦距。
OptiSpheric® HR是专门为高精度测量 短焦距镜头的法兰焦距而设计开发。
OptiSpheric® HR是专门为高精度测量 短焦距镜头的法兰焦距而设计开发。
产品特性：
- 可测镜头长度可达300毫米
- 空气阻尼防震花岗岩平台提供独立稳定的测量环境
- 通过使用精密长度测量来实现BFL、FFL和ROC的高精度测量
- 通过使用精确的线性轴实现高重复性
- 通过使用特定于卡口连接和手动XY位移来确保镜头稳定和精确定位
- 通过一个自定心的、客户定制的快速切换的夹持器来快速测量单个原件
- 紧凑、坚固的和独立的测量站，没有外部移动部件，确保稳定。
- 采用比ImageMaster HR更高精度的聚焦导轨 直接测量法兰焦距
- 法兰焦距的测量重复性达到2微米
- 采用20X NA0.42的长工作距显微物镜
产品应用：
- 各类相机镜头的EFL和FFL测量
- 车载&手机&等短焦距镜头（EFL<12mm ）
