OHARA 微晶
OHARA微晶材料材料具有以下特性：
1. 超低膨胀。 这种材料在很宽的温度范围内几乎没有热膨胀，并且具有优异的抗热震性。CCZ Regular在较宽的温度范围内提供较低的热膨胀，而CCZ HS在室温附近提供较低的热膨胀。
2. 优异的机械性能。 这种材料大约70%的组分是陶瓷，这使其机械特性优于普通非晶玻璃。(如杨氏模量、刚度、弯曲强度和硬度等性能)
3. 优异的可加工性。 材料的晶粒结构阻止了加工过程中产生的微裂纹的扩展。这种特性使材料能够以高精度加工成各种形状，易于加工并提高成品率。
4. 优良的化学性能。 这种材料具有很高的化学耐久性，在各种清洁和薄膜涂层工艺中非常稳定。CLEARCERAM®-Z的成分中不含Na、K、B、F和Pb，使得该材料具有优异的耐化学性。
OHARA 微晶

热膨胀系数 (×10^-7/˚C) 0~50˚C

热导率(W/m•K)

折射率nd

内部透过率 (%) (10mmt)

清空筛选
产品编号
规格参数
热膨胀系数 (×10^-7/˚C) 0~50˚C
热导率(W/m•K)
折射率nd
内部透过率 (%) (10mmt)
货期
对比
价格
购买
CCZ-HS
打开列表
0.0±0.2
1.54
1.546
>0.82@500nm，>0.98@980nm，>0.98@1550nm
请咨询
请咨询
1.1热膨胀性
CLEARCERAMTM-Z最大的特点是其热膨胀性，具有在广阔的温度范围内极低的膨胀率。另外，HS特别是在室温附近的膨胀率几乎为零。CLEARCERAM TM-Z的热膨胀性的保证温度范围为0～50℃。

CCZ Regular    0.0±1.0×10-7/℃

CCZ HS         0.0±0.2×10-7/℃

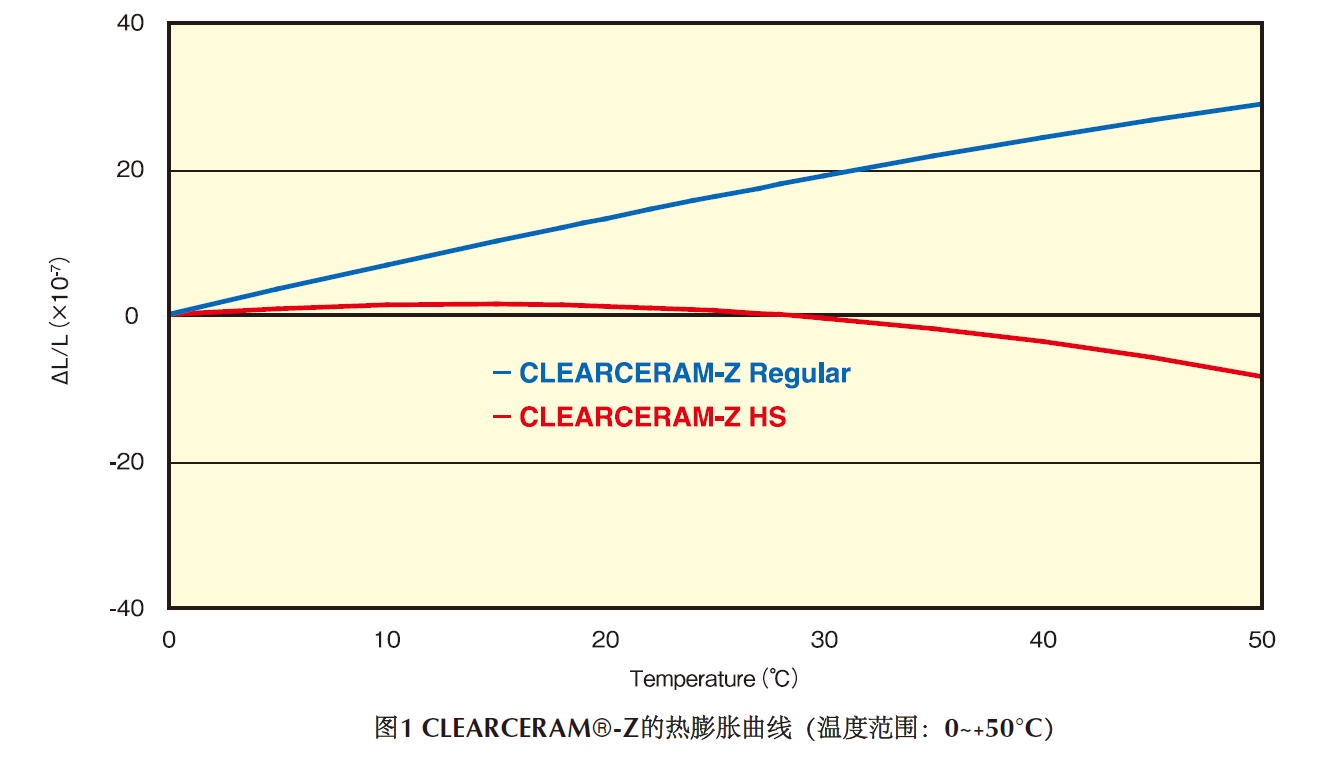

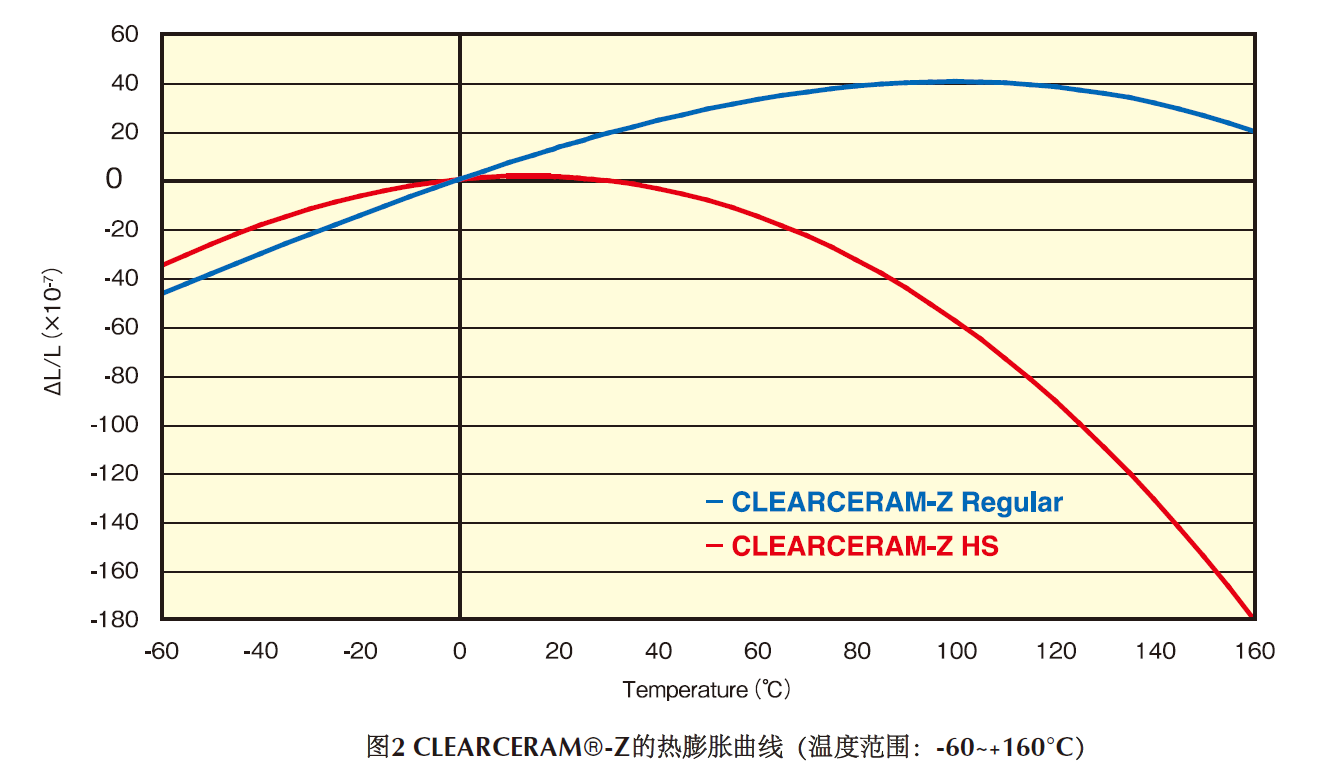

热膨胀曲线如图1、2所示。CLEARCERAM TM-Z Regular在宽广的温度范围内表现出较好低膨胀性，HS在室温下表现出更出色低膨胀性。


小原测定精密膨胀系数的能力：温度范围(0～50℃)重复误差σ=0.05×10 -7/℃

1.2 极低温度下的热膨胀性

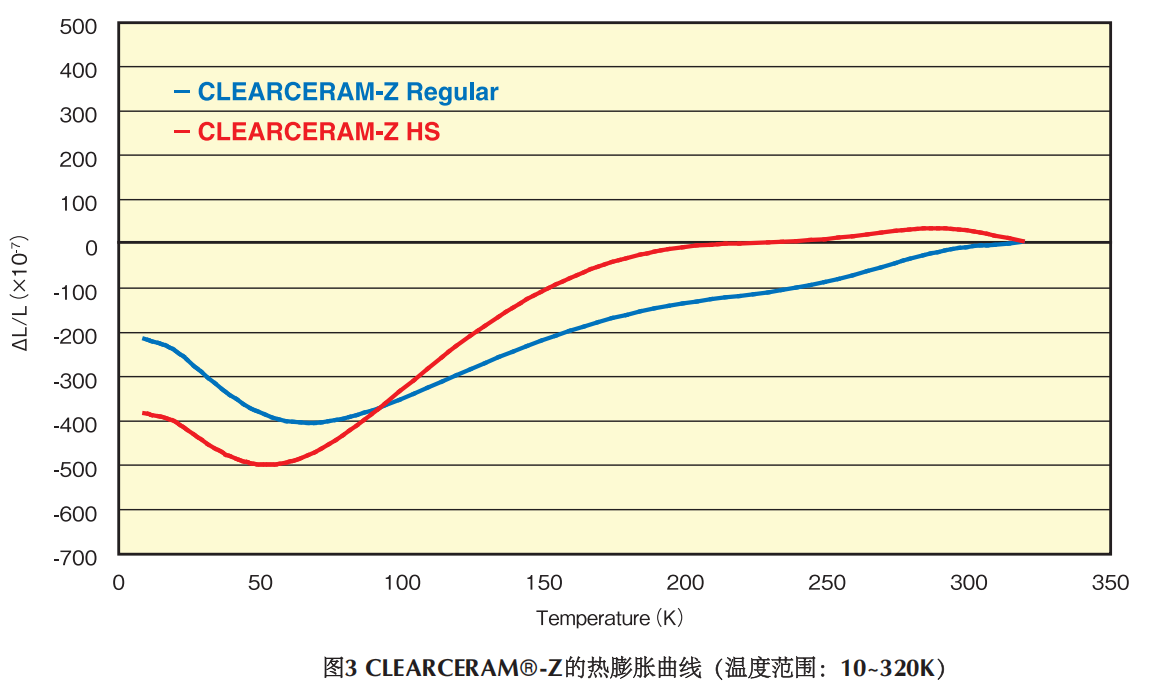

图3中示出了CLEARCERAM TM-Z在极低温度下的热膨胀曲线。是由独立行政法人产业技术综合研究所测定的。


1.3 热传导率
  CCZ Regular CCZ HS
热传导率(W/(m•k)) 1.51 1.54
热扩散率(x10 -4m2/s) 0.00762 0.0076
比热容(kJ/(kg•K)) 0.777 0.796


1.4 耐热特性
CLEARCERAM TM-Z的耐热温度为650℃。即使在650℃、100小时热处理下也几乎看不到平均热膨胀系数和折射率的变化。

2.1 各波长的折射率

光谱线 n1813 n1529 n1129 nt nc'
波长(nm) 1813.07 1529.58 1128.64 1013.98 643.85
标准品 1.52441 1.52819 1.53334 1.53499 1.54357
HS品 1.52484 1.52863 1.53379 1.53545 1.54409

光谱线 nd ne nF' ng nh
波长(nm) 587.56 546.07 479.99 435.83 404.65
标准品 1.54607 1.54841 1.55350 1.55838 1.56300
HS品 1.54662 1.54899 1.55415 1.55913 1.56387

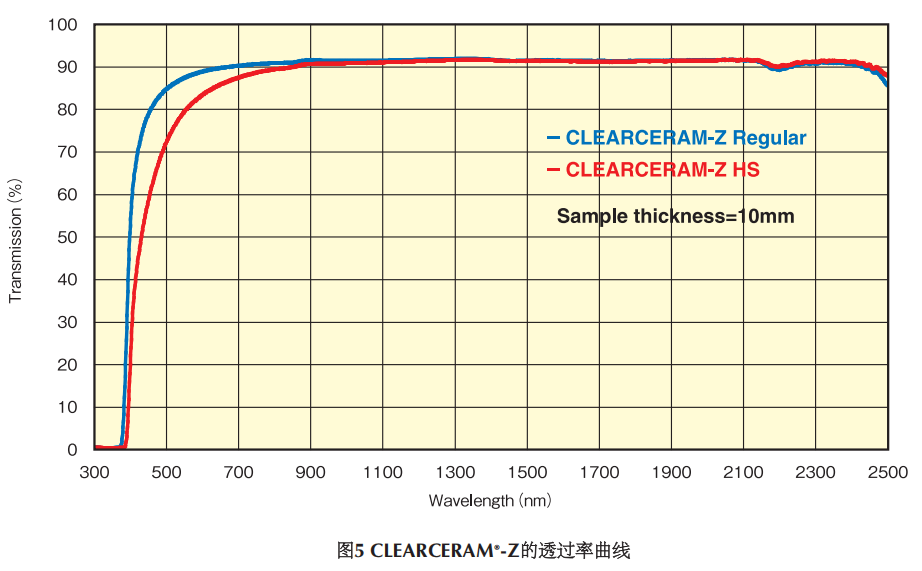

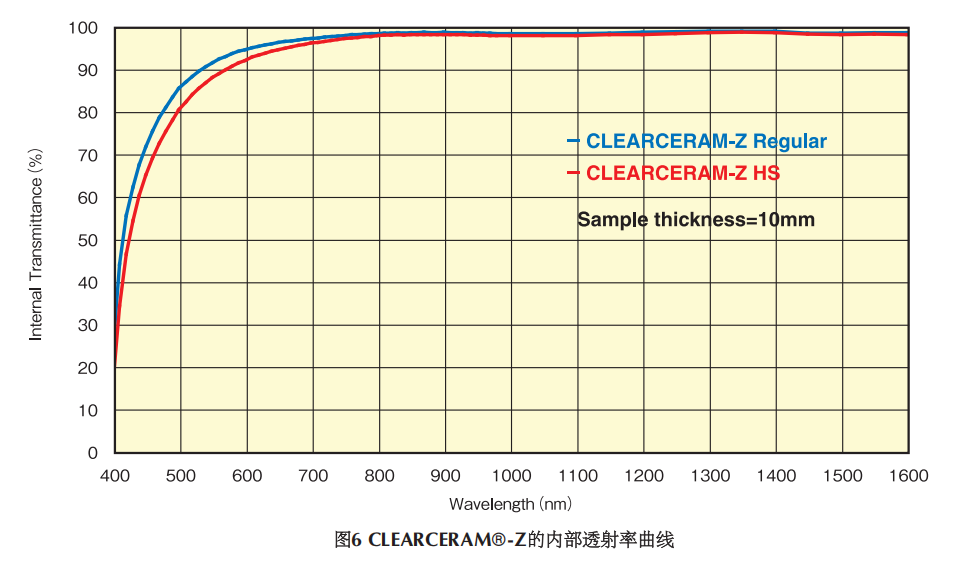

2.2 光线透过率





2.3 折射率温度系数
CLEARCERAMTM-Z HS
温度范围(℃) dn/dt relative(10 -6/℃)
1523 t(1013.98) c1(643.85) He-Ne D(589.29) e(546.07) F1(479.99) g(435.84)
-40~-20 12.3 12.7 12.8 12.9 13.0 13.2 13.5 13.9
-20~0 12.7 13.1 13.3 13.4 13.5 13.7 14.1 14.5
0~20 13.2 13.5 13.8 13.9 14.0 14.2 14.6 15.0
20~40 13.7 13.8 14.3 14.4 14.5 14.7 15.1 15.6
40~60 14.1 14.2 14.8 14.9 15.0 15.2 15.7 16.2
60~80 14.6 14.6 15.3 15.4 15.5 15.7 16.2 16.7



产品尺寸
宽度W /直径φ(mm) 长度L  (mm) 厚度t  (mm)
~ 200 ~ 3,700 ~ 80
~ 500 ~ 700 ~ 80
Φ1600 - ~300
*上述尺寸以外的要求，请咨询。

气泡•异物
等级 标准品
100cm³中气泡横截面的总和（mm²） ≥0.25
＜0.2
*如果没有特别指定的话，将以上记作为标准。
*CLEARCERAMTM-Z内的气泡和异物，通常是以直径或最大直径为0.1以上的为检查对象。

条纹
等级 条纹类别
C4 标准品
C3 轻微的平行条纹
C2 极浅并分散的条纹
C1 无可见条纹
*如果没有特别指定的话，将以C4作为标准。
*CLEARCERAMTM-Z的条纹检查是用投光器所进行强光投射的单方向目测检查。

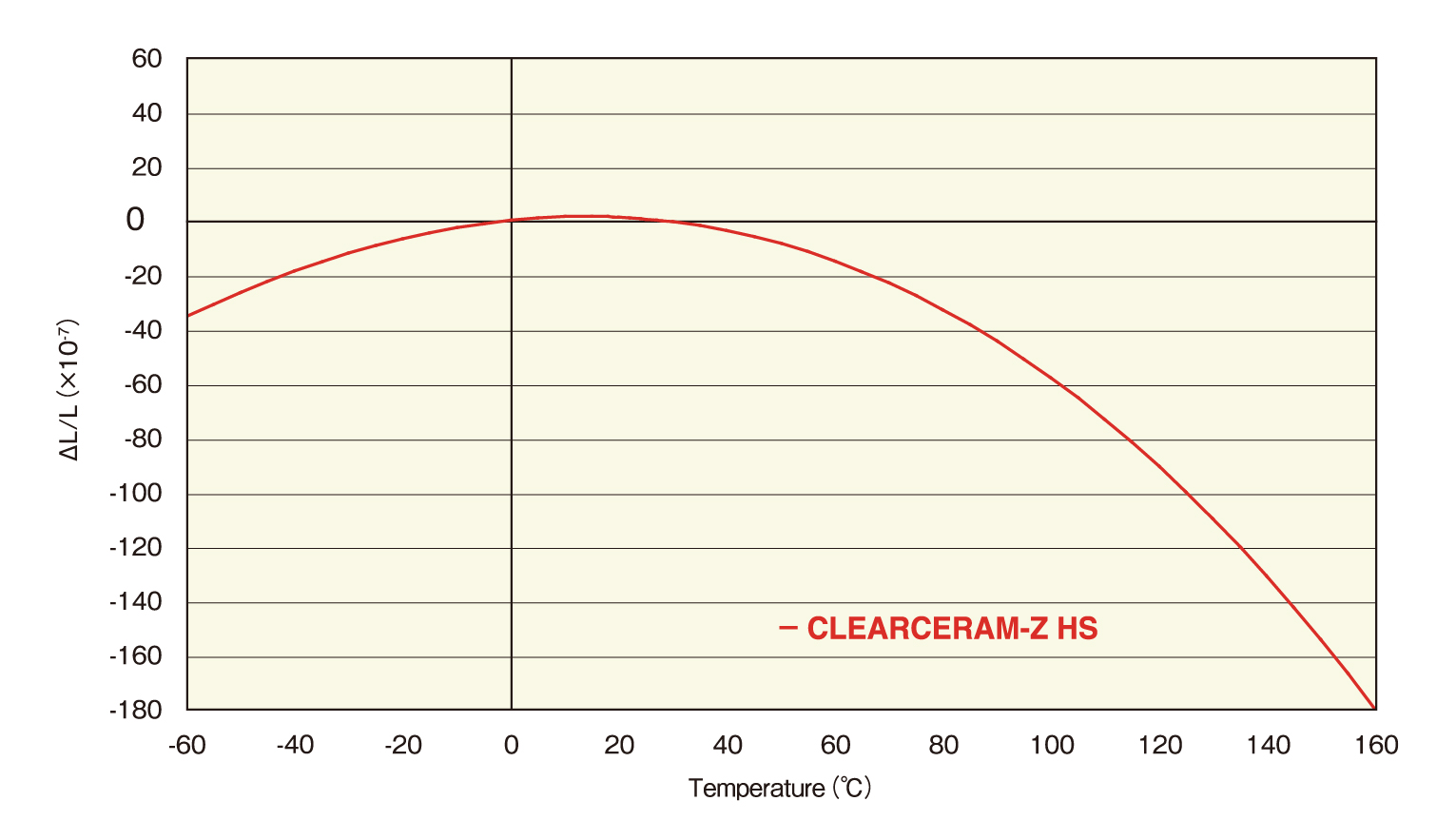

热膨胀曲线


*小原测定精密膨胀系数的能力:温度范围（0-50℃）重复误差σ=0.05×10-7/℃。
