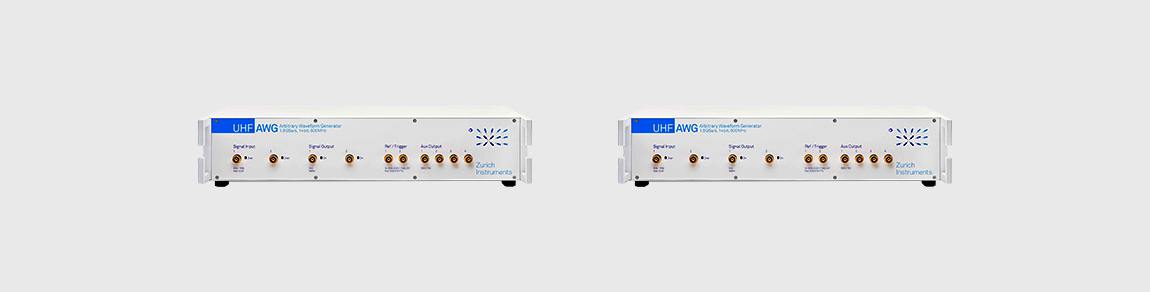

UHF-AWG 任意波形发生器
UHF-AWG 可以在两个600MHz 的通道上输出128 MSa的用户可编程的存储器中的任何波形。LabOne® 用户界面中的高级编译器集成了用于波形生成及编辑、定序和仪器配置的功能，可确保高效的工作流程生成所需的输出信号。
波形生成、调制
UHF-AWG 提供两种输出模式，直接输出模式和调幅模式。在直接输出模式下，波形直接选择路径到直流耦合信号输出。128 MSa存储深度和14-bit垂直分辨率，1.8 GSa/s数模转换生成高分辨率脉冲波形，重现各种设备测试条件或补偿信号传输中出现的失真。在调幅模式下，每个AWG 通道使用内部振荡器生成的一个正弦信号。它使用序列编程器和通用脉冲包络来优化相位相干脉冲模式的生成，不需要上传整体波形。既能节省时间，又能增加吞吐量。在相位或频率需要频繁调谐时，载波参数变量就发挥很大的作用。在长模式的应用（如核磁共振波谱）中需要600MHz全带宽时，用户可以采用采样率低于最终信号的特定包络来减少采样点。UHF-AWG 的内部振荡器可为信号生成和信号检测提供参考，可在脉冲雷达等应用中进行相位测量。每通道可提供的两个数字标记信号，其时间分辨率可以与直接输出模式和调幅模式中的模拟信号相同。
波形生成、调制
UHF-AWG 提供两种输出模式，直接输出模式和调幅模式。在直接输出模式下，波形直接选择路径到直流耦合信号输出。128 MSa存储深度和14-bit垂直分辨率，1.8 GSa/s数模转换生成高分辨率脉冲波形，重现各种设备测试条件或补偿信号传输中出现的失真。在调幅模式下，每个AWG 通道使用内部振荡器生成的一个正弦信号。它使用序列编程器和通用脉冲包络来优化相位相干脉冲模式的生成，不需要上传整体波形。既能节省时间，又能增加吞吐量。在相位或频率需要频繁调谐时，载波参数变量就发挥很大的作用。在长模式的应用（如核磁共振波谱）中需要600MHz全带宽时，用户可以采用采样率低于最终信号的特定包络来减少采样点。UHF-AWG 的内部振荡器可为信号生成和信号检测提供参考，可在脉冲雷达等应用中进行相位测量。每通道可提供的两个数字标记信号，其时间分辨率可以与直接输出模式和调幅模式中的模拟信号相同。
主要特点
- 双通道600 MHz 任意波形发生器
- 14 位垂直分辨率，每通道两个标记，1.8 GSa/s
- 每通道128MSa 存储深度
- 使用内部和外部相位参考的调幅
- 双通道600 MHz 信号输入，带示波器和可选示波器、多通道解调器，脉冲计数器、BOXCAR平均器等功能选件
- 低延迟触发和序列分支的交叉触发功能
