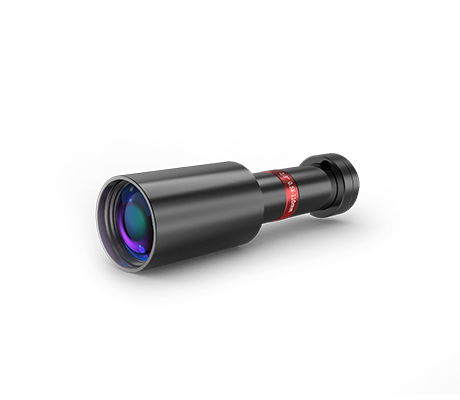

物方远心镜头

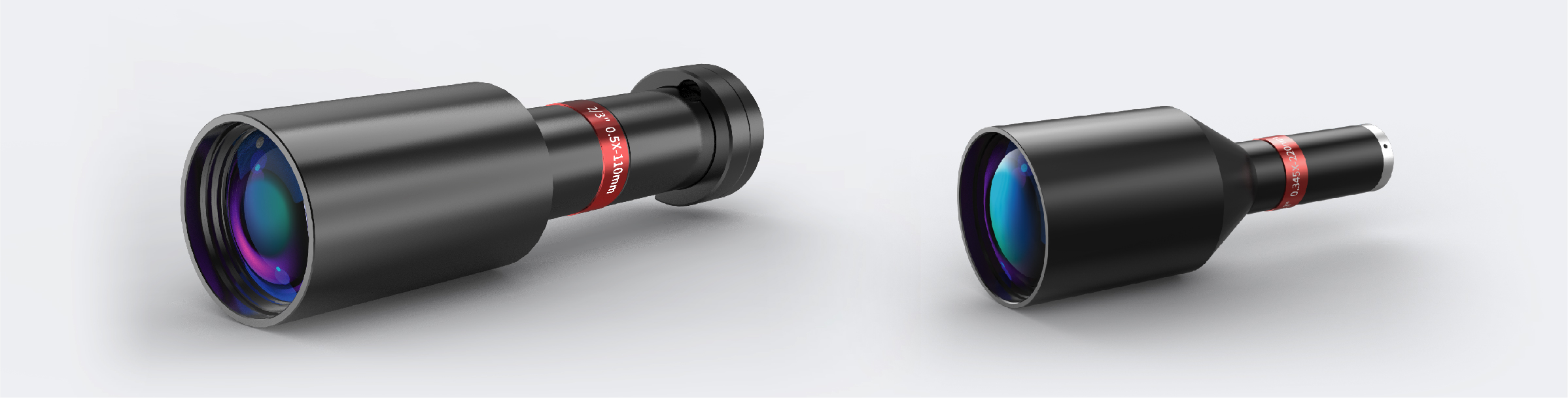

物方远心镜头最大的特点是,可以消除物方由于调焦不准确带来放大倍率变化造成的影响。 联合光科的物方远心镜头有多个规格,满足用户的各种测量需求。

产品特点

1. 适用于多种规格的传感器,最大成像面达17.6mm;
2. 标准C口设计,匹配C口工业相机;
3. 适用于批量检测应用

物方远心镜头

放大倍率

工作距离

最大传感器尺寸

F/#

产品编号
规格参数
3D预览
放大倍率
工作距离
最大传感器尺寸
F/#
货期
对比
价格
购买
0.5X
110mm
2/3"
8.5
现货
¥1,300.00
0.345X
220mm
1.1"
7.5
现货
¥3,850.00





 1、远心镜头的光学结构



  物方远心结构:

  孔径光阑在像方焦平面上,进入镜头的主光线都通过光阑中心的像方焦点,在物方这些主光线都平行于光轴。即只有平行于光轴的光线才能通过光阑,被测物距离镜头远近,成像大小一致。



图1:物方远心结构



像方远心结构:

孔径光阑在物方焦平面上,进入镜头的主光线都通过光阑中心的物方焦点,在像方这些主光线都平行于光轴。通过光阑的光线通过镜头都平行与光轴,传感器与镜头距离不影响成像大小。



图2:像方远心结构



双远心结构:

光阑所在的平面,既是物方焦平面,也是像方焦平面。物方主光线与像方主光线都平行于光轴。



图3:双远心结构





2、放大倍率:

成像尺寸与被测物尺寸的比值。定焦镜头的放大倍率与工作距离有关,被测物距离镜头越远成像越小,放大倍率越小。与定焦镜头成像不同,远心镜头工作距离固定,放大倍率固定。



图4:定焦镜头放大倍率随工作距离改变



图5:远心镜头放大倍率固定





3、工作距离:

镜头第一片镜片表面到被测物的距离。

远心镜头工作距离固定,使用时应按照手册提供的工作距离安放镜头。



4、物方景深:

镜头能成清晰像的最近物点与最远物点之间的距离。

景深之外的物体,通过镜头无法清晰成像。由于远心镜头独特的设计原理,具有比普通工业镜头大的景深。

图6:景深与工作距离



5、远心度:

远心镜头主光线偏离于光轴的角度,角度越小远心度越好,成像的倍率误差就越小,测量也就越精确。



6、畸变:

畸变是光学透镜固有的透视失真的总称。

远心镜头具有很小的畸变,联合光科的远心镜头产品畸变都做到了0.06%以下。

图7:枕形畸变与桶形畸变



7、F/#:

光圈数,一般的远心镜头的光圈固定,无法调节。



8、分辨率:

镜头的分辨率是指镜头可以分辨两个靠近的点的能力,也称为解析力。镜头分辨率通常使用MTF曲线表征。MTF曲线表示空间频率与传递函数值的关系。空间频率是每mm线对数,可以代表两个点的靠近程度。传递函数代表反差即能分辨出两个靠近点的程度。



9、物方视场:

镜头可以观测的最大范围。因远心镜头工作距离固定,物方视场的位置和大小都已固定。



10、像方视场:

即可支持的最大支持传感器尺寸

图8:像圆与传感器尺寸



11、相机接口:



卡口 机身相场定位(法兰)距离 接口类型
C 17.526mm 螺纹M25.4×0.8
CS 12.5mm 螺纹M25.4×0.8
F 46.5mm 三爪卡口
M42(SLR型) 45.5mm 螺纹M42×1
M42(T型) 55mm 螺纹M42×0.75
M58 11.48mm 螺纹M58×0.75
M72 11.48mm 螺纹M72×0.75

表1:镜头接口规格



12、镜头尺寸(直径x长度):

直径为镜筒最大处直径,长度为镜头机械前端到安装螺纹法兰面的尺寸。



13、镜头前端面到第一面镜片距离:

镜头机械端到第一片镜片表面中心的距离。

图9:远心镜头尺寸
