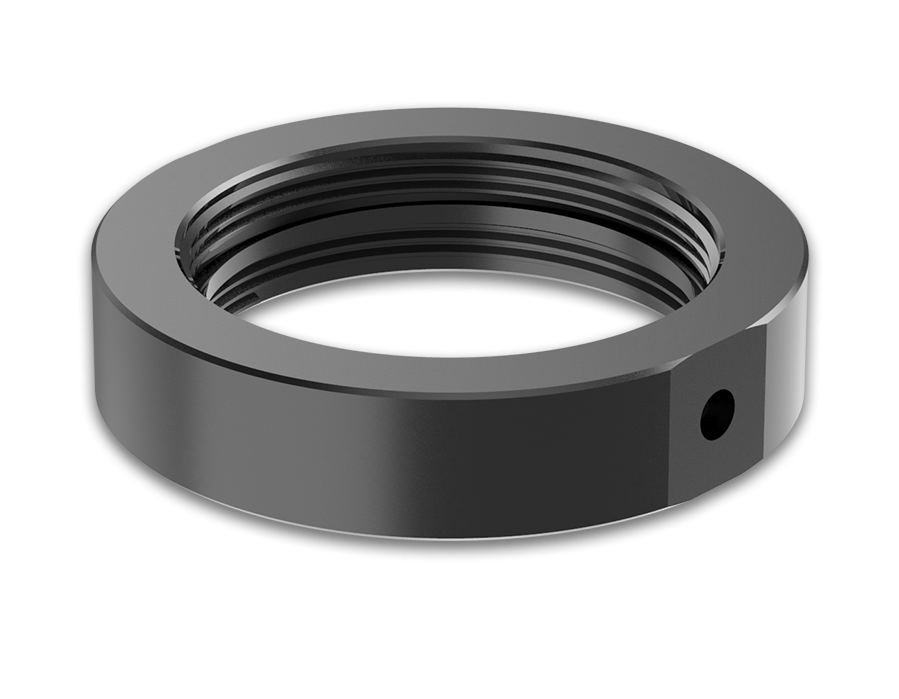

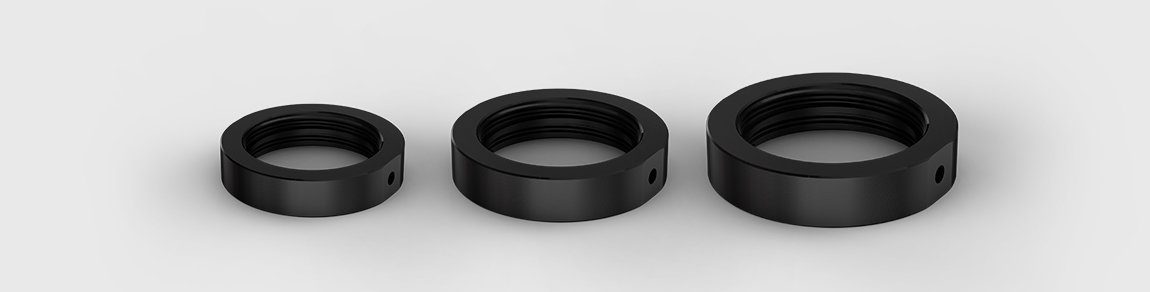

架构固定环
通常的光学实验室中已经配备了常用的光学平台,以及和平台连接的高度可调支架杆及接杆。光桥系统提供光学系统架构固定环(Fixed Mount)用于装配好的光学元件在光路系统中的固定及和其他产品的互连。
联合光科提供的架构固定环配有标M4及M6螺孔用于和光具座接杆连接。所有架构固定环都是CNC数控中心加密而成,具有极高的尺寸精度以及良好的同心度和垂直度。由于光桥系统的设计特点,多个或成组光学元件可以安装在同一个接杆顶部,同时保证光学元件之间的同轴精度。由于减少了独立调整平台及杆架的使用数量,使用者可以节约各独立调整平台及杆架所需的安装空间,使整个光学实验系统变得更加紧凑。
联合光科可为您提供配套的光机元件,同时我们有大量的标准库现货供应。联合光科衷心期望在您构建光学实验系统的过程中,能为您提供简洁、经济、快捷的手段,并方便您使用过程中快捷的进行元件替换和调整。

产品特点
1. 配有标准M4及M6螺孔用于和光具座接杆连接;
2. 502000—502009也可用来夹持延长筒,镜筒,激光器等
架构固定环
产品编号
规格参数
3D预览
D
d(mm)
端口1-螺纹规格
端口2-螺纹规格
货期
对比
价格
购买
Ø69mm
Ø50.8mm
M52x0.75-阴
M52x0.75-阴
现货
¥230.00
Ø57mm
Ø38.1mm
M42x0.75-阴
M42x0.75-阴
现货
¥210.00
Ø50.8mm
Ø31.75mm
M35x0.75-阴
M35x0.75-阴
现货
¥190.00
Ø45mm
Ø25.4mm
M28.5x0.6-阴
M28.5x0.6-阴
现货
¥170.00
Ø38.1mm
Ø19.5mm
M23.2x0.75-阴
M23.2x0.75-阴
现货
¥170.00
Ø69mm
Ø50.8mm
N/A
N/A
现货
¥170.00
Ø57mm
Ø38.1mm
N/A
N/A
现货
¥160.00
Ø50.8mm
Ø31.75mm
N/A
N/A
现货
¥150.00
Ø45mm
Ø25.4mm
N/A
N/A
现货
¥140.00
Ø38.1mm
Ø19.05mm
N/A
N/A
现货
¥140.00
Ø69mm
Ø48mm
M52x0.75-阴
M52x0.75-阴
现货
¥130.00
Ø65mm
Ø38mm
M48x0.75-阴
M48x0.75-阴
现货
¥130.00
Ø59mm
Ø38mm
M42x0.75-阴
M42x0.75-阴
现货
¥130.00
Ø50.8mm
Ø30mm
M35x0.75-阴
M35x0.75-阴
现货
¥120.00
Ø45mm
Ø24mm
M28.5x0.6-阴
M28.5x0.6-阴
现货
¥120.00
Ø40mm
Ø18.5mm
M23.2x0.75-阴
M23.2x0.75-阴
现货
¥110.00
Ø31.75mm
Ø11.5mm
M15x0.75-阴
M15x0.75-阴
现货
¥100.00
