无限远校正显微管镜
联合光科的显微物镜管镜是专门为无限远校正显微物镜设计的，可用与物镜组合成为一个显微镜模组，也可以不同配件搭配实现丰富的应用。
最大传感器尺寸
焦距
物镜接口
产品编号
规格参数
3D预览
最大传感器尺寸
焦距
相机接口
物镜接口
类型
货期
对比
价格
购买
联合光科的分体式无限远校正显微管镜适合宽场成像，可适配多种无限远校正显微物镜，包括可见光波段，近红外波段，近红外宽谱波段，大视野物镜。

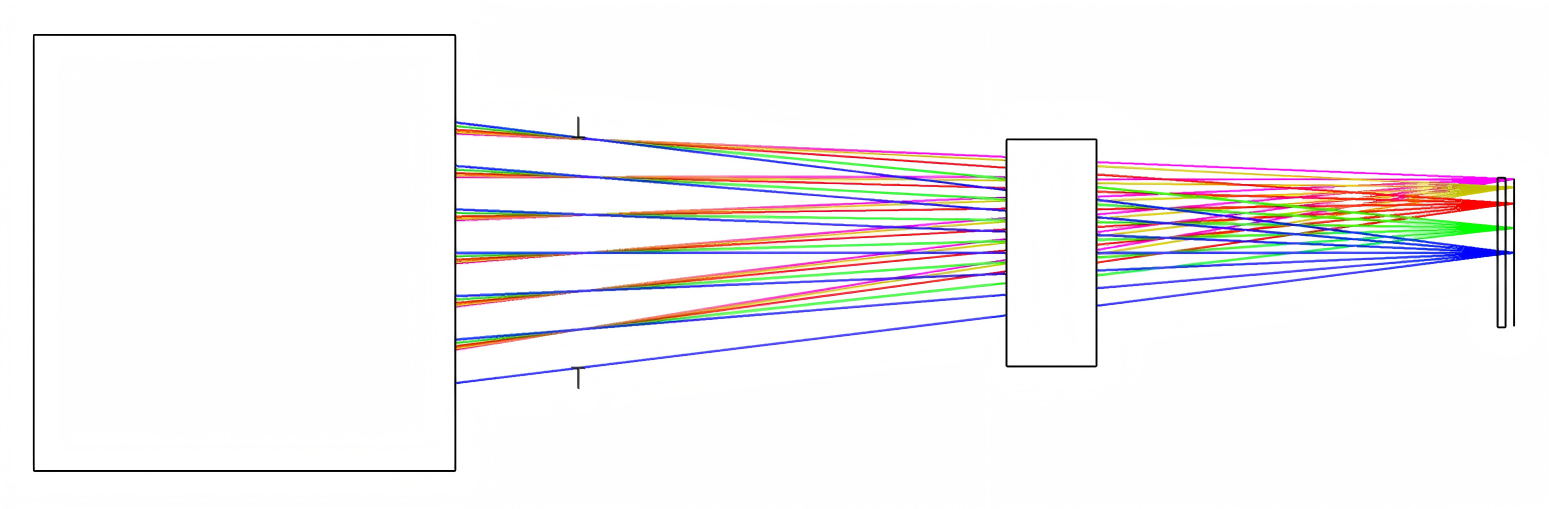

无限远校正显微管镜的工作原理：
在无限远校正系统中，物镜将样本成像在无穷远，光线以平行光束射出。管镜则负责将这些平行光会聚，最终在相机传感器上形成实像。
如何选择合适的管镜：
在无限远校正光学系统中，物镜和管镜的搭配至关重要，它直接关系到成像的清晰度、准确度和系统的放大倍率。
1.确认优先确认物镜的“设计管镜焦距”，因为它直接定义了系统放大倍率的计算基准。这个参数是物镜的固有属性，其内在逻辑是：物镜倍率×物镜焦距=设计管镜焦距。举例来说：一个20倍物镜，若其设计管镜焦距为200毫米，则可反推出其物镜焦距为200/20=10mm。如果您为其搭配一个焦距100mm的管镜，那么实际系统倍率则为：20×(100/200)=10×。
2.管镜的工作波长和物镜的工作波长要一致，例如，物镜的波长是400-700nm，选择的管镜波长要覆盖这个区间。
3.对于一些特殊物镜需要选择特殊的管镜，例如：GA VIS大视野FN40无限远校正显微物镜，物镜的视野可以达到40mm，而常规的管镜视野只能到25mm，这样就需要选择大视野的管镜。
如何使用分体式管镜：

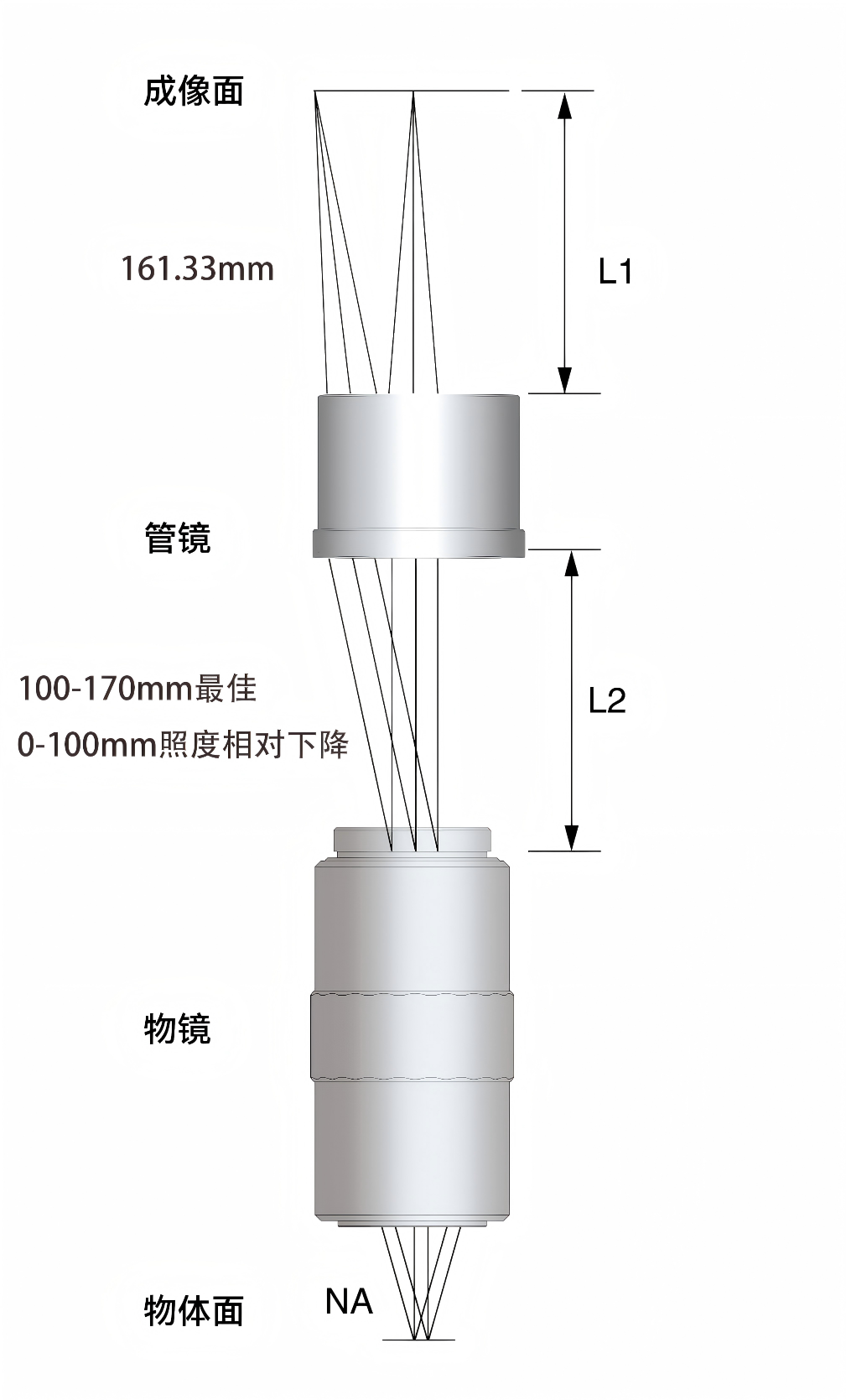

下面是使用示意图
长度L1是管镜到像面距离，161.33mm
一般这段距离是固定不变的且不可加装任何透镜滤光片，推荐使用“管镜C口转接配件” 691005
长度L2物镜距离管镜距离100-170mm最佳，0-100mm相对照度会下降
这段距离内可以加装滤光片棱镜等镜片，不会影响成像质量
