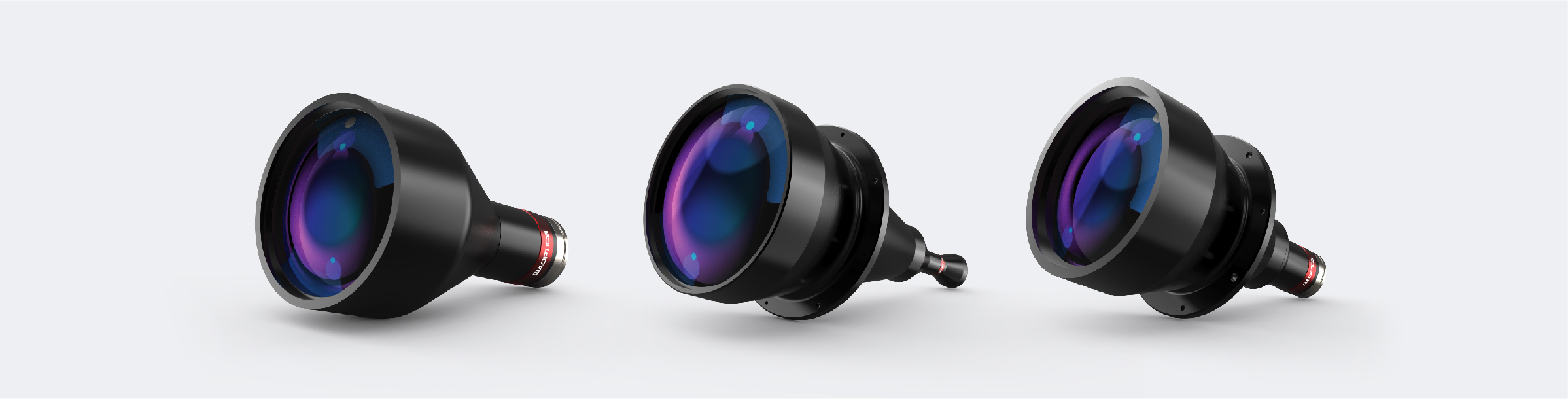

大视野双远心镜头
双远心是指同时具备物方远心和像方远心的特性。物方远心使得镜头能够在物距有一定变化时，物体成像的尺寸基本保持稳定，而像方远心则保证了像高不会因为像距的波动而改变，从而使镜头在成像的尺寸稳定性上表现得极为出色。同时成像效果来讲，视野范围比较大，这意味着在一幅图像中能够涵盖更多的物体或者更大面积的目标物体。


产品特点
1. 视野覆盖64mm，110mm，150mm，216mm，300mm，适合大尺寸测量应用;
2. 覆盖多个像面，包括2/3" ，1" ，1.1" ，1.75" ;
3. 双远心设计，适合高精度测量
大视野双远心镜头

物方视场

倍率

最大传感器尺寸

工作距离

清空筛选
产品编号
规格参数
3D预览
物方视场
倍率
最大传感器尺寸
工作距离
货期
对比
价格
购买
610058
打开列表
Φ64mm
0.178×
11.0mm(2/3″)
158±3mm
请咨询
￥6,875.00
610059
打开列表
Φ110mm
0.104×
11.0mm(2/3″)
263±4mm
请咨询
￥13,000.00
610060
打开列表
Φ150mm
0.076×
11.0mm(2/3″)
300±5mm
请咨询
￥19,500.00
610061
打开列表
Φ216mm
0.053×
11.0mm(2/3″)
372±5mm
请咨询
￥48,750.00
610062
打开列表
Φ300mm
0.038×
11.0mm(2/3″)
465±6mm
请咨询
￥86,250.00
610063
打开列表
Φ64mm
0.259×
16.6mm(1″)
158±3mm
请咨询
￥7,500.00
610064
打开列表
Φ110mm
0.151×
16.6mm(1″)
263±4mm
请咨询
￥13,375.00
610065
打开列表
Φ150mm
0.110×
16.6mm(1″)
300±5mm
请咨询
￥20,250.00
610066
打开列表
Φ216mm
0.077×
16.6mm(1″)
372±5mm
请咨询
￥49,500.00
610067
打开列表
Φ300mm
0.055×
16.6mm(1″)
465±6mm
请咨询
￥87,500.00
610068
打开列表
Φ64mm
0.288×
18.4mm(1.1″)
158±3mm
请咨询
￥8,500.00
610069
打开列表
Φ110mm
0.151×
18.4mm(1.1″)
263±4mm
请咨询
￥14,000.00
610070
打开列表
Φ150mm
0.123×
18.4mm(1.1″)
300±5mm
请咨询
￥21,500.00
610071
打开列表
Φ216mm
0.085×
18.4mm(1.1″)
372±5mm
请咨询
￥50,000.00
610072
打开列表
Φ300mm
0.061×
18.4mm(1.1″)
465±6mm
请咨询
￥88,750.00
610073
打开列表
Φ64mm
0.453×
29mm(1.75″)
158±3mm
请咨询
￥14,700.00
610074
打开列表
Φ110mm
0.264×
29mm(1.75″)
263±4mm
请咨询
￥19,625.00
610075
打开列表
Φ150mm
0.193×
29mm(1.75″)
300±5mm
请咨询
￥26,250.00
610076
打开列表
Φ216mm
0.085×
29mm(1.75″)
372±5mm
请咨询
￥52,500.00
610077
打开列表
Φ300mm
0.097×
29mm(1.75″)
465±6mm
请咨询
￥90,000.00
查看更多





 1、远心镜头的光学结构



  物方远心结构：

  孔径光阑在像方焦平面上，进入镜头的主光线都通过光阑中心的像方焦点，在物方这些主光线都平行于光轴。即只有平行于光轴的光线才能通过光阑，被测物距离镜头远近，成像大小一致。



图1：物方远心结构



像方远心结构：

孔径光阑在物方焦平面上，进入镜头的主光线都通过光阑中心的物方焦点，在像方这些主光线都平行于光轴。通过光阑的光线通过镜头都平行与光轴，传感器与镜头距离不影响成像大小。



图2：像方远心结构



双远心结构：

光阑所在的平面，既是物方焦平面，也是像方焦平面。物方主光线与像方主光线都平行于光轴。



图3：双远心结构





2、放大倍率：

成像尺寸与被测物尺寸的比值。定焦镜头的放大倍率与工作距离有关，被测物距离镜头越远成像越小，放大倍率越小。与定焦镜头成像不同，远心镜头工作距离固定，放大倍率固定。



图4：定焦镜头放大倍率随工作距离改变



图5：远心镜头放大倍率固定





3、工作距离：

镜头第一片镜片表面到被测物的距离。

远心镜头工作距离固定，使用时应按照手册提供的工作距离安放镜头。



4、物方景深：

镜头能成清晰像的最近物点与最远物点之间的距离。

景深之外的物体，通过镜头无法清晰成像。由于远心镜头独特的设计原理，具有比普通工业镜头大的景深。

图6：景深与工作距离



5、远心度：

远心镜头主光线偏离于光轴的角度，角度越小远心度越好，成像的倍率误差就越小，测量也就越精确。



6、畸变：

畸变是光学透镜固有的透视失真的总称。

远心镜头具有很小的畸变，联合光科的远心镜头产品畸变都做到了0.06%以下。

图7：枕形畸变与桶形畸变



7、F/#：

光圈数，一般的远心镜头的光圈固定，无法调节。



8、分辨率：

镜头的分辨率是指镜头可以分辨两个靠近的点的能力，也称为解析力。镜头分辨率通常使用MTF曲线表征。MTF曲线表示空间频率与传递函数值的关系。空间频率是每mm线对数，可以代表两个点的靠近程度。传递函数代表反差即能分辨出两个靠近点的程度。



9、物方视场：

镜头可以观测的最大范围。因远心镜头工作距离固定，物方视场的位置和大小都已固定。



10、像方视场：

即可支持的最大支持传感器尺寸

图8：像圆与传感器尺寸



11、相机接口：



卡口 机身相场定位(法兰)距离 接口类型
C 17.526mm 螺纹M25.4×0.8
CS 12.5mm 螺纹M25.4×0.8
F 46.5mm 三爪卡口
M42（SLR型） 45.5mm 螺纹M42×1
M42（T型） 55mm 螺纹M42×0.75
M58 11.48mm 螺纹M58×0.75
M72 11.48mm 螺纹M72×0.75

表1：镜头接口规格



12、镜头尺寸（直径x长度）：

直径为镜筒最大处直径，长度为镜头机械前端到安装螺纹法兰面的尺寸。



13、镜头前端面到第一面镜片距离：

镜头机械端到第一片镜片表面中心的距离。

图9：远心镜头尺寸
