| 一般规格 | |
| 尺寸 | 45×35×10cm，18×14×4inch，适于19英寸机架 |
| 重量 | 6.4kg; 14.1 磅 |
| 电源 | AC:100-240V;50/60Hz |
| UHF信号输出 | |
| 频率范围 | DC- 600 MHz |
| 输出范围 | ±1.5V高阻输入 |
| 输出阻抗 | 50Ω，直流耦合 |
| 振荡器数量 | 最多可达 8个 |
| 相位噪声 | -120 dBc/Hz（10 MHz，偏移 100Hz) |
| 随机抖动（RMS） | 4.5 ps（同步触发） |
| 任意波形发生器 | |
| 通道 | 2 |
| D/A转换 | 14bit,1.8GSa/s |
| 波形存储深度 | 每通道 128 MSa缓存每通道 32 kSa |
| 序列长度 | 存储深度1024条指令 |
| 定序器输出 | 2/通道 |
| 输出模式 | 调幅，直接输出，4通道辅助输出 |
| 条件分支输入信号 | 32 位数字输入，触发输入，内部触发（示波器，解调器，计数器） |
| 输出触发延迟 | <150 ns |
| 条件分支反馈延迟 | <1 μs |
| 选项 | 增加的主要功能 | 应用 |
| UHF-MF | 增加6个振荡器，用于信号的产生和检测，I/Q调制 | 离子阱量子计算，QED量子电动力学电路，频率复用 |
| UHF-CNT | 225 MHz 频率的脉冲计数器 | 离子阱量子计算，光子计算 |
| UHF-DIG | 12 位，采样率1.8 GSa/s，双通道数字转换器 | QED量子电动力学电路，脉冲雷达 |
| UHF-BOX | Boxcar 平均器分析周期信号和周期波形 （600 MHz） | 脉冲激光光谱，电泵探针，时域反射计 |
| UHF-LIA | 8 个双相位解调器 | RF反射测量法，QED量子电动力学电路，NMR光谱 |

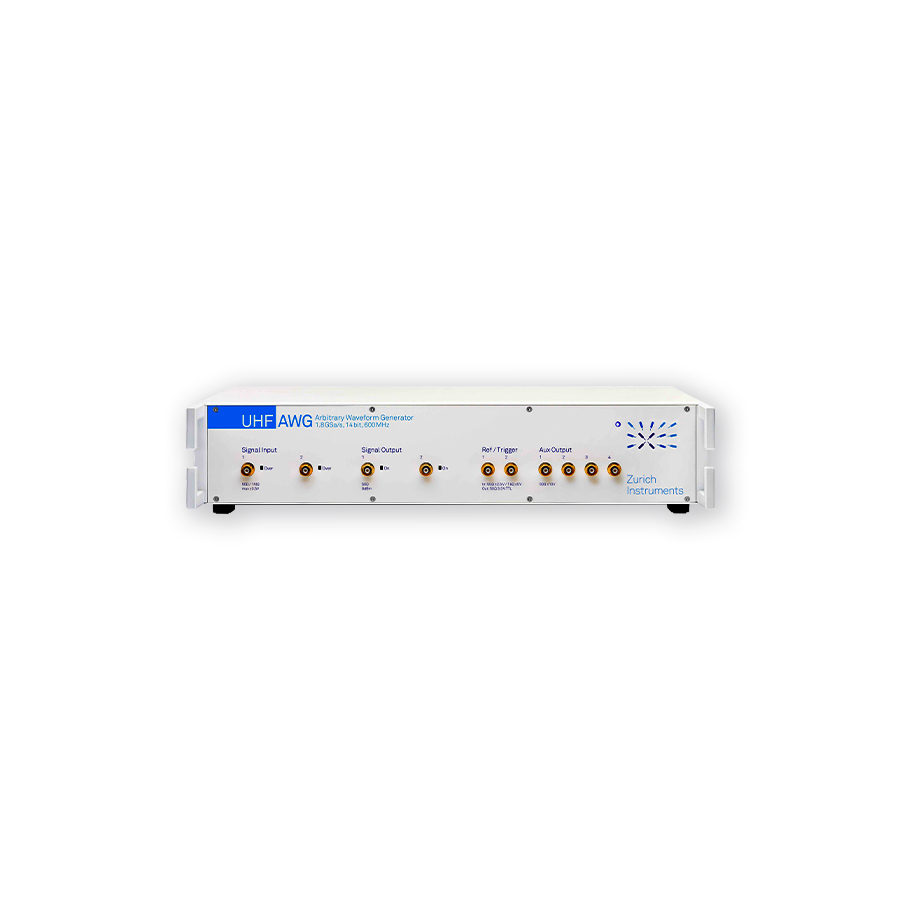

UHF-AWG 可以在两个600MHz 的通道上输出128 MSa的用户可编程的存储器中的任何波形。LabOne® 用户界面中的高级编译器集成了用于波形生成及编辑、定序和仪器配置的功能，可确保高效的工作流程生成所需的输出信号。
波形生成、调制
UHF-AWG 提供两种输出模式，直接输出模式和调幅模式。在直接输出模式下，波形直接选择路径到直流耦合信号输出。128 MSa存储深度和14-bit垂直分辨率，1.8 GSa/s数模转换生成高分辨率脉冲波形，重现各种设备测试条件或补偿信号传输中出现的失真。在调幅模式下，每个AWG 通道使用内部振荡器生成的一个正弦信号。它使用序列编程器和通用脉冲包络来优化相位相干脉冲模式的生成，不需要上传整体波形。既能节省时间，又能增加吞吐量。在相位或频率需要频繁调谐时，载波参数变量就发挥很大的作用。在长模式的应用（如核磁共振波谱）中需要600MHz全带宽时，用户可以采用采样率低于最终信号的特定包络来减少采样点。UHF-AWG 的内部振荡器可为信号生成和信号检测提供参考，可在脉冲雷达等应用中进行相位测量。每通道可提供的两个数字标记信号，其时间分辨率可以与直接输出模式和调幅模式中的模拟信号相同。
波形生成、调制
UHF-AWG 提供两种输出模式，直接输出模式和调幅模式。在直接输出模式下，波形直接选择路径到直流耦合信号输出。128 MSa存储深度和14-bit垂直分辨率，1.8 GSa/s数模转换生成高分辨率脉冲波形，重现各种设备测试条件或补偿信号传输中出现的失真。在调幅模式下，每个AWG 通道使用内部振荡器生成的一个正弦信号。它使用序列编程器和通用脉冲包络来优化相位相干脉冲模式的生成，不需要上传整体波形。既能节省时间，又能增加吞吐量。在相位或频率需要频繁调谐时，载波参数变量就发挥很大的作用。在长模式的应用（如核磁共振波谱）中需要600MHz全带宽时，用户可以采用采样率低于最终信号的特定包络来减少采样点。UHF-AWG 的内部振荡器可为信号生成和信号检测提供参考，可在脉冲雷达等应用中进行相位测量。每通道可提供的两个数字标记信号，其时间分辨率可以与直接输出模式和调幅模式中的模拟信号相同。
主要特点
- 双通道600 MHz 任意波形发生器
- 14 位垂直分辨率，每通道两个标记，1.8 GSa/s
- 每通道128MSa 存储深度
- 使用内部和外部相位参考的调幅
- 双通道600 MHz 信号输入，带示波器和可选示波器、多通道解调器，脉冲计数器、BOXCAR平均器等功能选件
- 低延迟触发和序列分支的交叉触发功能
