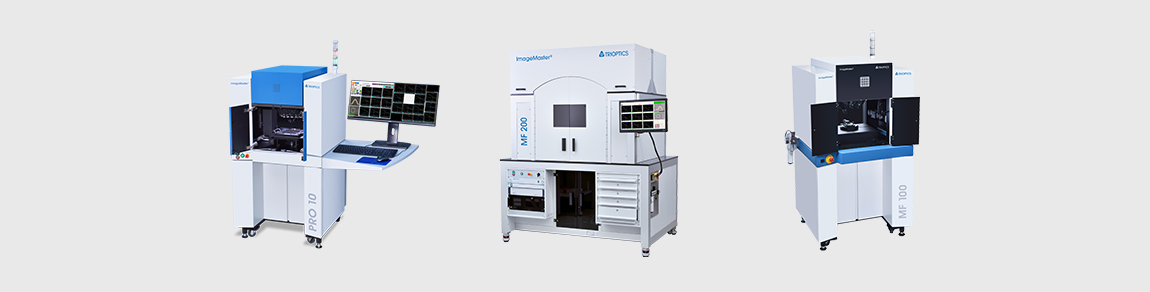

MTF测量仪
MTF测量仪
MTF测量仪
全欧光学高精度光学传递函数测量仪(MTF)，可测量几乎所有光学元件，光学镜头和光学系统中所提到的参数。主要用于对镜头成像质量的检测，包括相机镜头，手机镜头，车载镜头，CCTV镜头，工业镜头，以及军用级的光学瞄准装置。光谱范围从紫外（UV）250nm一直到远红外（LWIR）13微米，较大通光孔径为450mm。可测量产品的有效焦距EFL，轴上光学传递函数MTF，轴外光学传递函数MTF，离焦光学传递函数MTF，相位传递函数PTF，畸变，色差，像散，视场角，相对透过率，线扩散函数LSF，主光束角度，相对照度和场曲等。根据用户在不同场景的需求，可选配不同的测量模块，也可分为研发型，紧凑型，红外光学测量仪，高精度温控型，工业型，多视场型，VR镜头光学参数测量仪。此系列光学传递函数测量仪，已被科研院校，工业镜头和手机镜头及车载镜头厂家广泛使用。
产品列表

ImageMaster® Universal高精度光学传递函数测量仪

产品 规格
ImageMaster® Universal高精度光学传递函数测量仪
德国TRIOPTICS GmbH公司设计的ImageMaster® Universal是ImageMaster®光学传递函数测量仪系列中的顶级产品，可以测量几乎所有类型光学系统的光学参数。

测量参数:

  • 轴上光学传递函数MTF
  • 轴外光学传递函数MTF
  • 离焦光学传递函数MTF
  • 有效焦距EFL
  • 相位传递函数PTF、线扩散函数LSF
  • 主光束角度、相对透过率、相对照度、视场角
  • 畸变、像散、色差、焦深、场曲
ImageMaster® Universal高精度光学传递函数测量仪
文件
产品编号
产品名称
货期
价格
购买
ImageMaster® Universal高精度光学传递函数测量仪
产品编号/型号 750043 / ImageMaster® Universal
系统配置 无限-有限共轭系统、有限-有限共轭系统、无焦系统
光谱范围 UV(250-450nm)、VIS(450-700nm)、NIR(700-1000nm)、
SWIR(1-2.5μm)、MWIR(3-5μm)、LWIR(7-13μm)
样品焦距范围 5-2000mm（可扩展）
最大通光口径 450mm（可扩展）
最大离轴角度 ±120°（可扩展至±180°）
EFL测量精度 ±0.3%
MTF测量精度 ±0.02MTF（轴上）、±0.03MTF（轴外）
MTF测量重复性 ±0.01MTF
最大空间频率1 UV(100lp/mm)、VIS-NIR(500lp/mm)、SWIR(120lp/mm)、
MWIR(80lp/mm)、LWIR (60lp/mm)
样品承载重量 20kg
测量方位角 360°

*可根据客户需求定制其他产品。
1. 最大空间频率可能随着被测样品和光管的焦距比而变化。



ImageMaster® HR2紧凑型高精度MTF测量仪

产品 规格
ImageMaster® HR2紧凑型高精度MTF测量仪
ImageMaster® HR2 是德国最新研发的 MTF 测试设备，将 lmageMaster®系列产品提升到了一个新的高度。ImageMaster® HR2 在智能手机、监控摄像头以及汽车摄像头等领域都能提供镜头成像质量测试全球标准的解决方案。广泛的测量参数提高了研发、原型机测试和后续生产中的效率。

产品特点：

 测量参数：
  • 立式结构，全自动测量
  • 轴上光学传递函数MTF
  • 可测量手机镜头、数码相机镜头、车载镜头、CCTV镜头等
  • 轴外光学传递函数MTF
  • 整机结构紧凑一体化，维护保养方便
  • 离焦光学传递函数MTF
  • 全自动靶标发生器
  • 有效焦距EFL
  • 测量精度可溯源至国际标准
  • 相位传递函数PTF、线扩散函数LSF
  • 软件模块化，使用简单易懂
  • 主光束角度、相对照度、视场角
  • 可编辑脚本，实现用户自定义测量
  • 畸变、像散、色差、焦深、场曲
  • 直接以报告形式输出结果
  • 环绕能量、杂散光、边缘扩散函数
ImageMaster® HR2紧凑型高精度MTF测量仪
文件
产品编号
产品名称
货期
价格
购买
ImageMaster® HR2紧凑型高精度MTF测量仪
产品编号/型号 750044 /ImageMaster® HR2
系统配置 无限共轭（有限共轭可选）
最大离轴角 ±105°
光谱范围 450nm...750nm卤素
（NUV近紫外，NIR近红外，LWIR长波红外）
测量方位角 360°
最大像高 ±40mm
通光孔径 45mm
准直仪焦距 50mm...500mm
有效焦距范围 0.5mm...150mm
空间频率范围 0 lp/mm...500 lp/mm, 1000 lp/mm (取决于样品)
MTF测量精度 ±0.02MTF
MTF测量重复性 ≤±0.005MTF



ImageMaster® HR MAX IR紧凑型高精度红外MTF测量仪

产品 规格
ImageMaster® HR MAX IR紧凑型高精度红外MTF测量仪
德国TRIOPTICS GmbH公司设计的ImageMaster® HR IR是在ImageMaster® HR基础上开发研制的一款高精度的红外MTF测量仪，适合于小口径可见光及红外透镜或镜头小批量、高精度的研发和生产。


产品特点：

 测量参数：
  • 立式结构
  • 轴上光学传递函数MTF
  • 可测量小口径可见光及红外透镜等
  • 轴外光学传递函数MTF
  • 红外探测器采用面阵红外焦平面阵列
  • 离焦光学传递函数MTF
  • 整机结构紧凑一体化，维护保养方便
  • 有效焦距EFL
  • 全自动靶标发生器
  • 相位传递函数PTF、线扩散函数LSF
  • 测量精度可溯源至国际标准
  • 主光束角度、相对透过率、相对照度、视场角
  • 软件模块化，使用简单易懂
  • 畸变、像散、色差、焦深、场曲
  • 可编辑脚本，实现用户自定义测量

  • 直接以报告形式输出结果

ImageMaster® HR MAX IR紧凑型高精度红外MTF测量仪
文件
产品编号
产品名称
货期
价格
购买
750045
ImageMaster® HR MAX
请咨询
请咨询
750045-1
ImageMaster® HR MAX IR
请咨询
请咨询
ImageMaster® HR IR紧凑型高精度红外MTF测量仪
产品编号/产品型号 750045 / ImageMaster® HR MAX 750045-1 / ImageMaster® HR MAX UP
光谱范围 VIS(400-700nm)、NIR（750-1000nm）、
LWIR(8-12μm)、MWIR（3-5μm）		 VIS(400-700nm)、NIR（750-1000nm）、
LWIR(8-12μm)、MWIR（3-5μm）
被测样品焦距范围 10-150mm 10-150mm
最大视场角 ±70° ±70°
EFL测量精度 ±1% ±1%
MTF测量精度 ±0.03MTF（轴上/轴外） ±0.03MTF（轴上/轴外）
MTF测量重复性 0.02MTF 0.02MTF
最大通光口径 60mm 60mm
空间频率 0-500lp/mm(VIS)、0-500lp/mm(NIR)
0-100lp/mm(MWIR)、0-60lp/mm (LWIR)		 0-500lp/mm(VIS)、0-500lp/mm(NIR)
0-100lp/mm(MWIR)、0-60lp/mm (LWIR)
样品承载重量 2kg 10kg
测量方位角 360° 360°



ImageMaster® PRO工业型MTF测量仪

产品 规格
ImageMaster® PRO工业型MTF测量仪
德国TRIOPTICS GmbH制造的ImageMaster® PRO系列是一款适用于手机、数码相机等小镜头大批量生产线用MTF等光学参数检测的设备；具有测量精度高、速度快、操作简便等特点，测量精度可溯源至德国PTB等国际标准，被业内公认为行业标准。
产品功能：
  • 轴上MTF / 轴外MTF
  • 自由设定并测试离焦后MTF
  • EFL / FFL
  • 景深 / DOF
  • 场曲
  • 象散
  • 像面方位角
  • 像面倾斜
  • 对测试结果自动判断，最多支持4个等级分类
  • 实时的雷达图
ImageMaster® PRO工业型MTF测量仪
文件
产品编号
产品名称
货期
价格
购买
ImageMaster® PRO工业型MTF测量仪
产品编号 750047 750048
产品型号

ImageMaster®PRO 10

ImageMaster®PRO X Compact
测量模式 无限-有限轭 无限-有限轭
支持相机数量 9/13/17/21/25/27 9/13/17/21/25
可扩展最大视场 215° 165°
测量空间频率 0...400 lp/mm 0...350 lp/mm
轴上MTF测量精度 0.8% MTF 1% MTF
离轴MTF测量精度 1.5% MTF 2% MTF
EFL测量精度 4μm/0.3% 5μm/0.3%
FFL测量精度 4μm 5μm
平均测量时间 1.3″ 1.5″
托盘尺寸 150mmx150mm

150mmx150mm
倾斜校正功能 有 选配
光源类型 卤素灯光源 白光LED光源

洁净等级

 100 / ISO 5 100 / ISO 5
测量进度监控 实时显示进度 实时显示进度
尺寸(h × w × d)mm 1550 x 1330 x 805 1350 x 1330 x 805
重量 210kg 210kg

注：ImageMaster® PRO有限-有限轭测量系统可定制。



ImageMaster® ProSort 10全自动分料机

产品 规格
ImageMaster® ProSort 10全自动分料机
德国TRIOPTICS GmbH设计的ImageMaster® ProSort 10全自动分料机可与ImageMaster® Pro系列MTF机台搭配组成一条完整的小型镜头全自动检测及分料生产线，可快速的检测镜头品质，并对镜头品质进行不同质量级别的筛选，大大提高生产效率，是小型镜头如手机镜头生产厂家进行大规模量产的完美解决方案。
产品特点：
  • 工业型光学传递函数测量仪与分料筛选系统的完美集成；
  • 占地面积更小；
  • 自动吸塑分离；
  • 增加分料区的行程范围；
  • 分料与MTF测量过程并行；
  • 手动装载与卸载测量托盘
  • 自动测量MTF及分料
ImageMaster® ProSort 10全自动分料机
文件
产品编号
产品名称
货期
价格
购买
750051
ImageMaster® ProSort 10
请咨询
请咨询
ImageMaster® ProSort 10全自动分料机
产品编号 750051
型号 ImageMaster® ProSort 10
UPH（MAX） 2720
分料导轨行程X/Y/Z X=530mm，Y=390mm，Z=160mm
分料导轨精度X/Y/Z 15μm
分料导轨重复精度X/Y/Z 2μm
导轨最大移动速度 700mm/sec
驱动系统 带编码器伺服电机
设备重量 690kg
设备尺寸（L×D×H） 2320mm×900mm×1900mm
托盘导轨行程 130mm×1300mm



ImageMaster® HR TempControl 控温型高精度光学传递函数测量仪

ImageMaster® HR TempControl 控温型高精度光学传递函数测量仪
德国全欧光学（TRIOPTICS）设计的ImageMasterHR® TempControl是基于ImageMaster®光学传递函数测量仪而升级的可以控制被测产品在不同温度下进行MTF等光学性能测试的新型设备。
产品特点
  • 立式结构.全自动测量
  • 可测量手机镜头、数码相机镜头、车载镜头、CCTV镜头等
  • 整机结构紧凑一体化，维护保养方便
  • 全自动靶标发生器
  • 测量精度可溯源至国际标准
  • 软件模块化，使用简单易懂
  • 可编辑脚本，实现用户自定义测量
  • 直接以报告形式输出结果
ImageMaster® HR TempControl 控温型高精度光学传递函数测量仪
测试功能
  • 不同温度下轴上光学传递函数（MTF）
  • 不同温度下轴外光学传递函数（MTF）
  • 不同温度下离焦光学传递函数（MTF）
  • 不同温度下有效焦距（EFL）
  • 不同温度下（FFL）
  • 不同温度下视场角
  • 不同温度下畸变
  • 不同温度下焦深
  • 不同温度下场曲
  • 不同温度下（FFL）
文件
产品编号
产品名称
货期
价格
购买
750155
ImageMaster® HR TempControl VIS
请咨询
请咨询
750156
ImageMaster® HR TempControl MWIR
请咨询
请咨询

ImageMaster® Cine 高精度摄影光学系统测量及装调仪

ImageMaster® Cine 高精度摄影光学系统测量及装调仪
ImageMaster®Cine是由德国全欧光学（TRIOPTICS）设计、生产的一款高精度摄影光学系统测量及装调仪，适用长焦距的摄影光学系统的测量及装调。
应用范围 测量参数
  • 多功能或多视场测量
  • 轴上光学传递函数MTF
  • 快速MTF性能检测
  • 轴外光学传递函数MTF
  • 镜头校正功能
  • 离焦光学传递函数MTF
  • 软件实时图像处理

  • 客户自定义编程

  • 测量结果可生成PDF文档或MS Excel

ImageMaster® Cine 高精度摄影光学系统测量及装调仪
文件
产品编号
产品名称
货期
价格
购买
750157
ImageMaster® CineFlex
请咨询
请咨询
750158
ImageMaster® CineMF
请咨询
请咨询

ImageMaster® Lab VR VR镜头光学参数测量仪

ImageMaster® Lab VR VR镜头光学参数测量仪
德国全欧光学（TRIOPTICS）设计的ImageMaster® Lab VR杂散光测试仪主要应用于菲涅尔透镜及VR相关透镜的杂散性测试，及成像质量的检测等。
产品特点 测量参数
  • 立式结构
  • 轴上光学传递函数MTF
  • 可以测量VR镜片/模组/可集成
  • 轴外光学传递函数MTF
  • 整机结构紧凑一体化、维护保养方便
  • 离焦光学传递函数MTF
  • OLED照明、冷光源及靶标/新增分划板
  • 杂散光（VGI）
  • 测量精度可溯源至国际标准
  • 有效焦距EFL
  • 软件模块化、使用简单易懂
  • 畸变
  • 可编辑脚本、实现用户自定义测量
  • ebox
  • 直接以报告形式输出结果

ImageMaster® Lab VR VR镜头光学参数测量仪
文件
产品编号
产品名称
货期
价格
购买
750159
ImageMaster® Lab VR
请咨询
请咨询

ImageMaster® Lab AR AR镜头光学参数测量仪

ImageMaster® Lab AR AR镜头光学参数测量仪
德国全欧光学设计的ImageMasterLab® AR光学系统传递函数测量仪主要应用于光波导及AR整机的成像检测。
产品特性
  • 高精度专业测试波导，投影系统，投影和AR模组
  • 可调入瞳距，入瞳大小
  • 视场角∶±50°
  • 线性eyebox扫描
  • RGB三色光源可自动切换
  • 支持透射和反射模式
ImageMaster® Lab AR AR镜头光学参数测量仪
文件
产品编号
产品名称
货期
价格
购买
750168
ImageMaster® Lab AR
请咨询
请咨询

ImageMaster® ENDO PRO 内窥镜专用光学传递函数测量仪

ImageMaster® ENDO PRO 内窥镜专用光学传递函数测量仪
ImageMaster® ENDO PRO是由德国全欧光学（TRIOPTICS）设计、生产的一款量产型光学传递函数测量仪，主要适用于内窥镜的量产检测与调试。
产品特点
测量参数
  • 在线检测内窥镜的光学性能参数
  • 轴上光学传递函数MTF
  • 自动调整样品，靶标及探测器
  • 轴外光学传递函数MTF
  • 多视场测试
  • 离焦光学传递函数MTF
  • 电动靶标发生器
  • 相位传递函数
  • PDF格式报告输出
  • 线扩散函数
  • 友好用户界面，可设置用户权限
  • 放大倍率

  • 视场角

  • 屈光度

  • 畸变

  • 像散

  • 色差
ImageMaster® ENDO PRO 内窥镜专用光学传递函数测量仪
文件
产品编号
产品名称
货期
价格
购买
750169
ImageMaster® ENDO PRO
请咨询
请咨询

ImageMaster® Afocal 高精度望远系统光学参数测量仪

ImageMaster® Afocal 高精度望远系统光学参数测量仪
ImageMaster® Afocal是由德国全欧光学（TRIOPTICS）设计、生产的的一款高精度无焦系统测量仪。适用范围广，测量参数多。可测屋望远镜，枪瞄准镜、双目望远镜等。
产品特点 测量参数
  • 卧式结构
  • 轴上光学传递函数MTF
  • 整机结构紧凑一体化，占地空间小
  • 轴外光学传递函数MTF
  • 软件模块化，使用简单易懂
  • 离焦光学传递函数MTF
  • 设置用户权限，方便生产管理
  • USAF分辨率测试
  • 直接以报告形式输出结果
  • 放大倍率

  • 视场角

  • 瞳孔距

  • 视差

  • 畸变

  • 像散

  • 场曲

  • 色差
ImageMaster® Afocal 高精度望远系统光学参数测量仪
文件
产品编号
产品名称
货期
价格
购买
750170
ImageMaster® Afocal
请咨询
请咨询
