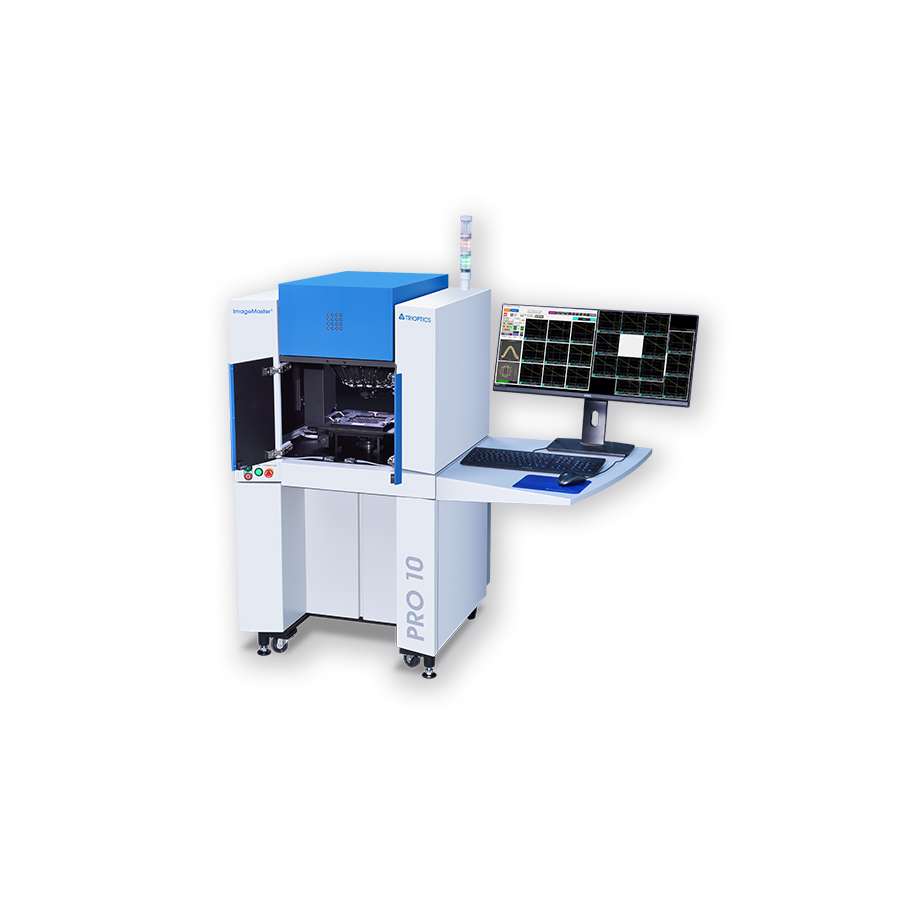

ImageMaster® PRO工业型MTF测量仪
750047
- ImageMaster® Universal高精度光学传递函数测量仪
- ImageMaster® HR2紧凑型高精度MTF测量仪
- ImageMaster® HR MAX IR紧凑型高精度红外MTF测量仪
- ImageMaster® PRO工业型MTF测量仪
- ImageMaster® ProSort 10全自动分料机
- ImageMaster® HR TempControl 控温型高精度光学传递函数测量仪
- ImageMaster® Cine 高精度摄影光学系统测量及装调仪
- ImageMaster® Lab VR VR镜头光学参数测量仪
- ImageMaster® Lab AR AR镜头光学参数测量仪
- ImageMaster® ENDO PRO 内窥镜专用光学传递函数测量仪
- ImageMaster® Afocal 高精度望远系统光学参数测量仪
| 产品编号 | 750047 |
| 产品型号 |
ImageMaster®PRO 10 |
| 测量模式 | 无限-有限轭 |
| 测量点 | 53（27个现场位置/摄像机） |
| 最大空间频率 | 600 lp/mm |
| 轴上MTF测量精度 | 0.8% MTF（根据MTF峰值） |
| 离轴MTF测量精度 | 1.5% MTF（根据MTF峰值） |
| EFL测量精度 | 4μm/0.3% |
| FFL测量精度 | 4μm |
| 轴上测量时间 | 1.3s |
| 托盘尺寸 | 150mmx150mm |
| 光源类型 | 卤素光源（白色LED可选） |
|
洁净等级 |
100 / ISO 5 |
| 样品质量等级 | 4级 |
| 尺寸(h × w × d)mm | 1570 x 1340 x 810mm |
| 重量 | 240kg |
注：ImageMaster® PRO有限-有限轭测量系统可定制。
德国TRIOPTICS GmbH制造的ImageMaster® PRO系列是一款适用于手机、数码相机等小镜头大批量生产线用MTF等光学参数检测的设备；具有测量精度高、速度快、操作简便等特点，测量精度可溯源至德国PTB等国际标准，被业内公认为行业标准。
产品功能：
产品功能：
- 轴上MTF / 轴外MTF
- 自由设定并测试离焦后MTF
- EFL / FFL
- 景深
- 场曲
- 像散
- 像面方位角
- 像面倾斜
- 对测试结果自动判断，最多支持4个等级分类
- 实时的雷达图
