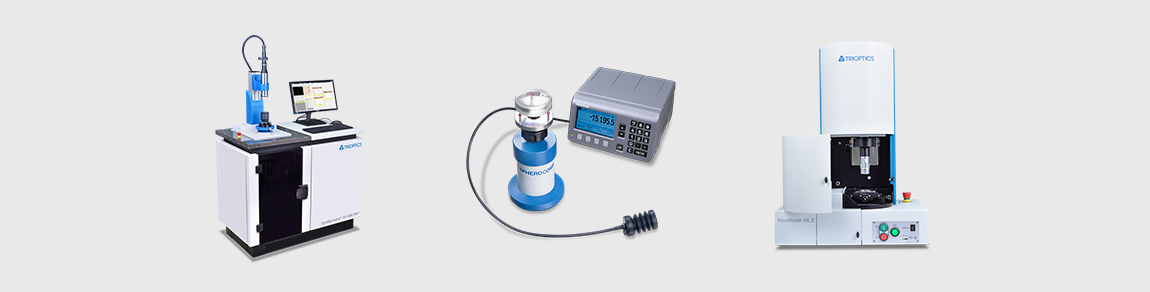

焦距仪与球径仪
全欧光学SpheroMeter全自动球径仪，是用来对凸球面和凹球面的曲率半径进行测量的仪器，通过测量透镜矢高来确定样品曲率，配备的碳化钨和红宝石样品台，可有效控制机械形变，从而提高测量精度，较高精度为±0.005%，较大测量样品直径为300mm。可测量的材料为光学玻璃材料和金属材料等。
全欧光学OptiSpheric®全自动数字测焦仪（通用途光学测量仪），为非接触式测量，具有高测量精度和重复精度，可用来测量光学元件的有效焦距（EFL），轴上光学传递函数（MTF），后截距（BFL），法兰焦距（FFL），曲率半径，镜头组中心偏差，单镜片中心偏差，光学系统空气间隔，棱镜角度，也可用于测量和分析人工晶体的屈光度，有效焦距，调制传递函数，点线扩散函数，能量分布，空气中曲率半径和后截距等。波长从400nm-1000nm可选，较大焦距测量范围2000mm，可扩展成中心偏差测量，角精度测量和空气间隔测量。
全欧光学OptiSpheric®全自动数字测焦仪（通用途光学测量仪），为非接触式测量，具有高测量精度和重复精度，可用来测量光学元件的有效焦距（EFL），轴上光学传递函数（MTF），后截距（BFL），法兰焦距（FFL），曲率半径，镜头组中心偏差，单镜片中心偏差，光学系统空气间隔，棱镜角度，也可用于测量和分析人工晶体的屈光度，有效焦距，调制传递函数，点线扩散函数，能量分布，空气中曲率半径和后截距等。波长从400nm-1000nm可选，较大焦距测量范围2000mm，可扩展成中心偏差测量，角精度测量和空气间隔测量。
产品列表
SpheroMeter全自动球径仪
德国TRIOPRICS GmbH制造的全自动接触式球径仪可以满足较高精度的测量要求。生产至今，已在全球范围内得到广泛的应用，并成为工业标准。
产品应用：
产品特点：
产品应用：
- 凸面或凹面的曲率半径测量
产品特点：
- 主体结构使用厚重的不锈钢制造，与检测头之间的同心度优于1微米（0.00004"）
- 测量球环使用热处理过的不锈钢通过超高精密加工而成，每个测量球环均带有标定数据
- 测量精度直接溯源于NIST国际标准
- 支撑球用红宝石或者碳化钨制造，避免热或者机械变形。支撑球同样被精密的同心定位
- 定位精度优于1微米（0.00004"）
- 软件操作简便易用，测量结果可以选择使用毫米或者英寸作单位
- 软件可自动识别凹面或者凸面，并自动记录测量结果
文件
产品编号
产品名称
货期
价格
购买
OptiSpheric通用途光学测量仪（全自动数字测焦仪)
TRIOPTICS生产的OptiSpheric和球径仪是经典的球面透镜光学测试系统，可以在任何光学制造中生产。 透镜半径用于测量透镜半径时，OptiSpheric系统提供有效焦距、法兰焦距，轴上MTF和透镜半径的非接触式测量。具体升级可确定平面中心误差和角度。符合EN/ISO 11979标准的IOL测试系统。OptiSpheric®IOL 优先用于测量单个透镜，而OptiSpheric®IOL PRO2 专为在此系列生产中的全自动IOL测量而设计。
产品功能：
可扩展功能：
产品功能：
- 有效焦距（EFL）测量
- 轴上光学传递函数（MTF）测量
- 后截距（BFL）测量
- 曲率半径（R）测量
可扩展功能：
- 单镜片中心偏差测量
- 镜头组中心偏差测量
- 平面光学元件角度测量
- 光学系统空气间隔测量
文件
产品编号
产品名称
货期
价格
购买
产品型号及技术指标
| 产品编号 | 750134 | 750135 | 750136 | 750137 | 750138 | 750139 | |
| 被测样品直径 | 5...35mm | 5...75mm | 5...75mm | 5...75mm | 5...35mm | 5...35mm | |
| 有效通光孔径 | 28mm | 48mm | 48mm | 43mm | 27mm | 27mm | |
| 测量范围 | EFL | +5...+450mm -5...-450mm |
+5. ..+1000mm -5.. .-1000mm |
+5.. .+1500mm -5.. .-1200mm |
-5...-1500mm +5...+2000mm |
±5...250mm | +5...500mm |
| MTF | 5...50mm EFL | 5...50mm EFL | 5...50mm EFL | 5.. .50mm EFL | 5... 50mm | -5...-350mm | |
| BFL | ±5...±490mm | ±5 …±490mm | ±5...±750mm | ±5... ± 1000mm | —— | ±5...400mm | |
| R | ±5...400mm | ±5...400mm | ±5...400mm | ±5.. .400mm | —— | ±5...400mm | |
| 测量精度 | EFL | ±0.2% | ±0.2% | ±0.2% | ±0.2% | ±0.2% | ±0.2% |
| MTF | 0.02 | 0.02 | 0.02 | ±2% | ±2% | ±2% | |
| BFL | ±0.3% | ±0.3% | ±0.3% | ±0.3% | —— | —— | |
| R | ±0.3% | ±0.3% | ±0.3% | ±0.3% | —— | —— | |
| 重复精度 | EFL | 0.03...0.2% | 0.03...0.2% | 0.03...0.2% | 0.03...0.2% | 0.03...0.2% | 0.03...0.2% |
| MTF | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | |
| BFL | ±0.2% | ±0.2% | ±0.2% | ±0.2% | —— | —— | |
| R | ±0.2% | ±0.2% | ±0.2% | ±0.2% | —— | —— | |
扩展功能技术指标：
| 测量范围(R/EFL) |
+5... +450mm |
|||||
| 扩展范围(R/EFL) |
±2000mm |
|||||
| 测量精度 |
±2″ 或 ±0.2μm |
|||||
| 重复精度 |
±1″ 或 ±0.1μm |
|||||
平面光学元件角度测量
| 测量精度 | ±1.3″ | |||||
| 重复精度 | ±0.2″ | |||||
| 分辨率 | 0.01″ | |||||
光学系统空气间隔测量
| 产品编号 | 750134 | 750135 | 750136 | 750137 | |
| 测量范围 | 200mm / 400mm / 600mm / 800mm光程可选 | ||||
| 测量精度 | ±0.15µm或±0.5µm或±1µm | ||||
| 测量速度 | 1.5″/10mm光程 | ||||
| 测量波长 | 1310 nm | ||||
有效焦距和法兰距快速测量仪
为了优化相机镜头的生产模式，OptiSpheric® AF 500 INV是TRIOPTICS公司提供的一款紧凑型的系统，是专门用来测量法兰距和有效焦距。
OptiSpheric® HR是专门为高精度测量 短焦距镜头的法兰焦距而设计开发。
OptiSpheric® HR是专门为高精度测量 短焦距镜头的法兰焦距而设计开发。
产品特性：
- 可测镜头长度可达300毫米
- 空气阻尼防震花岗岩平台提供独立稳定的测量环境
- 通过使用精密长度测量来实现BFL、FFL和ROC的高精度测量
- 通过使用精确的线性轴实现高重复性
- 通过使用特定于卡口连接和手动XY位移来确保镜头稳定和精确定位
- 通过一个自定心的、客户定制的快速切换的夹持器来快速测量单个原件
- 紧凑、坚固的和独立的测量站，没有外部移动部件，确保稳定。
- 采用比ImageMaster HR更高精度的聚焦导轨 直接测量法兰焦距
- 法兰焦距的测量重复性达到2微米
- 采用20X NA0.42的长工作距显微物镜
产品应用：
- 各类相机镜头的EFL和FFL测量
- 车载&手机&等短焦距镜头（EFL<12mm ）
文件
产品编号
产品名称
货期
价格
购买
| 产品编号 | 750140 |
| 产品型号 | OptiSpheric® AF 500 INV |
| 镜头直径范围 | 5mm…75mm |
| EFL测试范围 | +5mm…+500mm |
| EFL测试精度 | 0.3...0.03% |
| EFL测试时间 |
单次测量：5秒到8秒、连续测量：3秒到5秒 |
| 后焦距、法兰距和曲率半径的测量范围 | +5mm…+450mm |
| 后焦距、法兰距、曲率半径的重复性精度 | 0.02…0.2% |
| 后焦距、法兰距、曲率半径的精度 | 0.03…0.3% |
| MTF测试：EFL范围 | 5mm…100mm |
| MTF测试模式： |
轴上测量，自动对焦 |
| MTF测试：空间频率范围 | 0 ... 150 lp/mm |
| MTF测试精度 | 2% |
| MTF测试重复性精度 | 1% |
| 测试波长 | 546nm（其它波长可选：480nm，685nm） |
| 产品编号 | 750141 | |
| 样品规格 | 焦距范围 | 0.5-12mm |
| 最大通光口径 | 27mm | |
| 样品最大外径 | 5-100mm | |
| 最大承重 | 1kg | |
| 焦距（EFD | 测量精度及范围 | 0.5-3mm: 土5μm 3-12mm ：0.2% |
| BFL&FFL | 测量范围 | -5mm 〜+ 45mm |
| 重复性 | ±2μm | |
| 精度 | ±4μm | |
| 轴上MTF | 空间频率 | 0-150 Ip/mm |
| 重复性 | ±1% | |
| 精度 | ±2% | |
| 测量波长 | VIS（546.1 nm）/NIR（可选） | |
人工晶状体IOL光学参数测量仪
OptiSpheric° IOL是一款完全符合ISO11979规定的测量人工晶状体光学参数的仪器，几乎可以测量人工晶状体的所有光学参数。它可测量的人工晶状体有三大特点∶类型多（单焦、多焦）、结构广（衍射型、散射型、环形）、材料覆盖面大（PMMA、软性材料等）。
 |
 |
文件
产品编号
产品名称
货期
价格
购买
| 产品系列 | WaveMaster® IOL | OptiSpheric® IOL |
| 可测量参数 | 屈光度、EFL、MTF、PSF、 角膜散光度（柱镜度）、低阶和高阶像差 |
屈光度、EFL、MTF、PSF、 角膜散光度（柱镜度）、曲率半径（R）、后截距（BFL） |
| EFL测量精度 | 0.1%…0.3% | 0.1%…0.3% |
| 屈光度测量范围 |
直接测量时：空气中：>+4 D, <-10 D、模拟眼中：> +10 D, <-30 D 扩展测量时：空气中：<+3 D, >-3 D、模拟眼中：<+1D, >-1D 使用模拟角膜时：模拟眼中：没有限制 |
直接测量时：空气中：-16.5D~ -1D, 1D~41D、水中： -50D~-2.5D, 3D~125D 使用模拟角膜时：模拟眼中:-200D~0D, 0D~150D |
| 屈光度测量精度 | 0.1%…0.3% | 0.1%…0.3% |
| MTF测量精度 | +/-0.02 MTF | +/-0.02 MTF（0-300lp/mm） |
| 测量时间 | 5秒/颗 |
单焦：15秒/颗 多焦：45秒/颗 |
| 测量波长 | 532nm | 546.1nm |
| 特点 | 运用泽尼克多项式分析波前，可测量球差、慧差、像散等 | 测量完全基于ISO11979的标准 |
