GA 大视野双远心镜头 610022
返回上一级
0.066X 工作距离 430mm 1" 非同轴 远心镜头
分享
微信咨询
微信扫码咨询

会员价 0.066X 工作距离 430mm 1" 非同轴 远心镜头

价格

产品型号 610022 该产品为公益产品，下单将捐助1‰的金额用于援助偏远地区中小学教育

货期 请咨询

快递/邮费 顺丰速运（满500包邮）

数量
加入购物车 在线咨询
产品文件资料 点击即可下载
3D预览 CAD PDF Auto CAD DXF eDrawing Step 规格书 规格书下载操作步骤
关于价格
关于价格，网站显示的产品价格均为含税价，含税13%。为回馈会员用户，部分产品参与会员折扣，具体折扣详情见会员信息。
关于产品
关于产品，产品入库前都经过至少2次的检测（镀膜产品经过4次检测），质量有保证，请放心使用。
有关货期
有关货期，现货产品，当天下午四点前下单，均在当天或者第二天发出。没有现货的产品，请咨询 ，我们在尽快备货中，感谢等待。
关于物流
关于物流，产品均是顺丰速运物流，产品第二、或者第三天就能到您手上了。
关于发票
关于发票，产品均提供发票，税点是13个点，下单时填写相关发票信息即可。
关于收货
关于收货，产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。
关于退换货
关于退换货：光学产品属于特殊用品；已使用的产品会影响第二次销售，若非产品本身质量问题，一般不予退换；若产品未拆包装且在规定时间内，可联系客服申请退换。
关于定制&批量
关于定制，如果标准品中没有您需要的产品，可联系我们，或者通过邮件等方式说明您的定制需求。关于批量，如您需要批量购买，与我们联系，我们会给您一个优惠的价格。
技术参数 详细规格 数据曲线 相关产品 详情描述
最大靶面 16mm
视野 240.9mm
放大倍率 0.066X
工作距离 431mm
最大传感器尺寸 1
F/# 6.4
畸变 ＜0.02%
远心度 ＜0.02°
景深 ±58.07mm
MTF ＞30%@140lp/mm
照明接口 无
镜头接口 C-Mount
长度 542.3mm
直径 280mm
重量 /
No. 项目 规格
1 光学结构 双远心
2 倍率 0.0664X
3 工作距离 431mm
4 物方景深 ±58.07mm
5 远心度 ＜0.02°
6 畸变 ＜0.02%
7 F/# F6.4
8 分辨率/MTF @F6.4 >30%@140lp/mm
9 最大传感器尺寸 Φ16mm
10 最大物方视场 Φ240.9mm
11 测量范围(水平×垂直) 1" 193×145mm
2/3" 133×99mm
1/1.8" 108×81mm
1/2.5" 87.3×64.8mm
12 相机接口 C-Mount

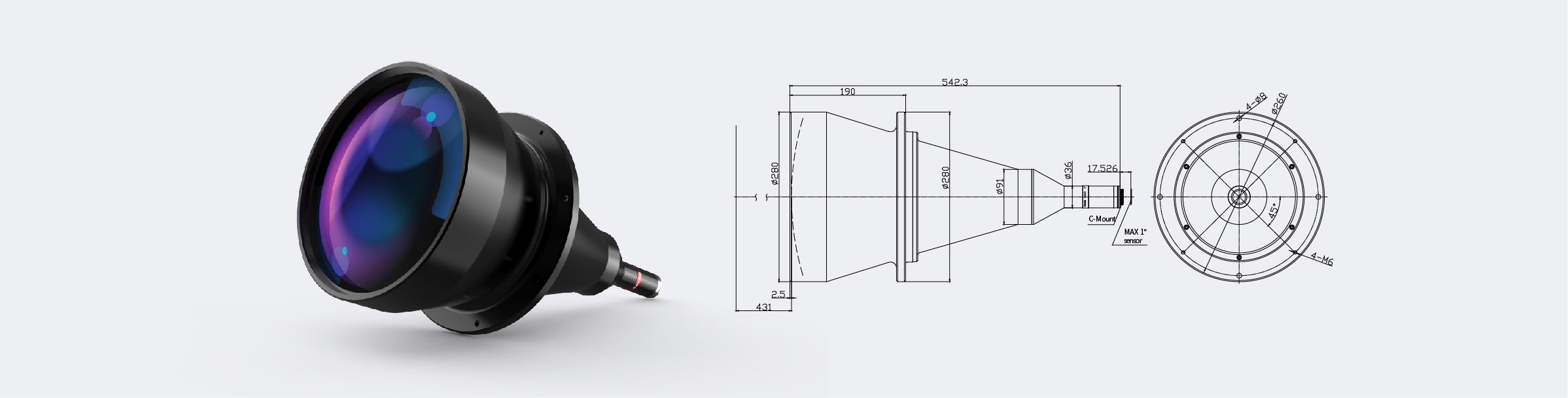

13 镜头尺寸(直径×长度) Φ280×542.3mm
14 镜头前端面到第一面镜片距离 2.5mm
0.369X 工作距离 210mm 4/3" 非同轴 远心镜头

0.369X 工作距离 210mm 4/3" 非同轴 远心镜头
0.24X 工作距离 282mm 4/3" 非同轴 远心镜头

0.24X 工作距离 282mm 4/3" 非同轴 远心镜头
GA 大视野双远心镜头 GA大视野双远心镜头，物方视野较大可达250mm，较大像面包括1/2.5", 1/1.8", 2/3", 1", 4/3"，为大尺寸工业测量提供了丰富的选择。

产品特点
1. 视野覆盖65mm，100mm，150mm，250mm，适合大尺寸测量应用;
2. 覆盖多个像面，包括1/1.8" ，2/3" ，1" ，4/3" ;
3. 双远心设计，适合高精度测量
