GU OPTICS Infinity系列热电偶激光功率计
GU OPTICS Infinity系列热电偶激光功率计
GU OPTICS Infinity系列热电偶激光功率计

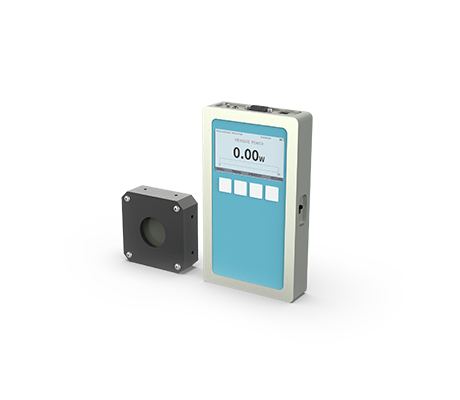

Infinity系统激光功率计,以高品质核心元件----量热探头为起点,以简约、易用、可靠为理念,以为业界提供最佳产品为初衷,运用最新的嵌入式科技设计而出。在具备极高的品质下,又不失性价比,是激光功率测量的不二选择。Infinity系列激光功率计有多种规格探头可以选择。Infinity既适合手持测量,甚至还可以搭配整机在线测量。凭着激光领域多年的实际经验,以及深厚的电子技术功底,Infinity 具有多种业内首创的技术,无论是激光相关研发测试,还是生产制造相关工作,都可以在使用中发现Infinity的优越之处。
校正
本司出厂的探头,已经做了可以溯源到NIST 的校正。在校正点,一般可以做到大约1%的精度,而探头的线性度也是大约1%,因此最大的测量误差一般不会超过2%。
一般情况下,测量仪器至少一年要校正一次。Infinity激光功率计给客户提供了方便的校正功能,只要输入合适的校正系数,功率计的数值会自动显示校正后的数值,而不需要每次都要换算。
产品特点
探头
  • 快速响应 (50W探头,带表头0%-95%响应时间1.5秒)
  • 波长范围:0.19-11μm
  • 外形小巧,自带风扇,且无需外部供电
  • 校正NIST溯源
  • 优化热沉设计,高承载功率(50W探头:连续可50W ,间歇最大150W )
  • 光学配件安装螺纹
  •    方形探头,易集成,可以方便的安装到设备上
  • 全向调节支架
表头
  • 高分辨率彩色TFT 屏幕,两级背光
  • 专利可调节Acc 算法
  • Micro-USB 接口,用于充电供电,及数据上传
  • 烤机保护,激光研发的理想伴侣
  • 支持普通手机数据线与充电器
  • 非易失性数据记录,最多1 万个点
  • 提供一路标准RS232 接口输出
  • 高精度12bit 模拟量输出
  • 锂离子充电电池,掉电工作时间>=14 小时
  • 实时波形图显示,时间可调
  • 全金属机身,重量轻
  • 易于使用的菜单和快捷键机制
  • 不需校零(采用悬浮自稳零电路)
  • 防电磁干扰
  • 自动量程切换(AutoScale)
  • 用户自定义校正系数
型号 INUSB-2S-25H
INRS-2S-25H
INUSB-50F-19H
INRS-50F-19H
INUSB-50H-25H
INRS-50H-25H
INUSB-200F-25H
INRS-200H-25H
INUSB-300F-25H
INRS-300F-25H
INUSB-500F-25H
INRS-500F-25H
最大平均功率 2W 50W 50W 200W 300W 500W
最小功率   50m W 400mW 0.2 W 0.3 W 0.5 W
功率分辨率 0.1mW 10 mW 10mW 10 mW 100 mW 100 mW
噪声等效功率 1mW 20 mW 20mW 2 mW 30 mW 50 mW
上升时间 1sec 1.5 sec 1.5sec 2 sec 3 sec 5 sec
功率校正不确定度 ± 3% ± 3% ± 3% ± 3% ± 3% ± 3%
功率线性度(1) ± 1% ± 1.5% ± 1.5% ± 1% ± 1.5% ± 1.5%
口径 25mm 19mm 25mm 25mm 25mm 25mm
吸收体
吸收体光谱范围 0.19 – 11μm 0.19 - 11 μm 0.19-11μm 0.19 - 11 μm 0.19 - 11 μm 0.19 - 11 μm
校准光谱范围 0.19 – 2.1 μm,
2.94 μm,
9 - 11 μm
0.19 - 2.1 μm,
2.94μm,
9 - 11 μm
0.25-2.1μm,
2.94μm,
9-11μm
0.19 - 2.1 μm,
2.94μm,
9 - 11 μm
0.19 - 2.1 μm,
2.94μm,
9 - 11 μm
0.19 - 2.1 μm,
2.94μm,
9 - 11 μm
最大功率密度(2) 10KW/cm² @1W 11 KW/cm² @4W 11KW/cm² @40W 4 KW/cm² @200W 3 KW/cm² @500W 3 KW/cm² @500W
一般参数
冷却 空冷 Conduction (a) 自然冷却 Conduction (a) Conduction (a) Conduction (a)
重量 0.2kg 0.2kg 0.2KG 1.5 kg 2.0 kg 2.0 kg
尺寸 60 x 60 x 20 mm 60x 60x 45mm 60 x60 x 20mm 90x 90 x 70 mm 122x 122 x 118 mm 122x 122 x 118 mm
线长-接头 1.5 m (RS232/USB) 2.5 m - USB / 1.5 m - RS232 2.5m-USB/1.5m-RS232 2.5 m - USB / 1.5 m - RS232 2.5 m - USB / 1.5 m - RS232 2.5 m - USB / 1.5 m - RS232
Infinity系统激光功率计在测量激光功率具有很强的优势。联合光科提供不同规格的探头选择,可以测量宽光谱范围及不同功率的激光,Infinity既适合手持测量,也可以搭配整机在线测量,其被广泛应用在各个领域中,在激光相关研发以及生产制造等相关行业中具有重要作用,像激光打标,激光切割钻孔焊接、功率检测等。
  • 手持测量
  • 设备在线测量
  • 激光打标
  • 切割、钻孔、焊接
  • 光路调控
  • 拷机
  • 功率监测
  • 控制补偿等
激光平均功率是度量激光器性能的关键指标。激光功率计包含激光收集的探测器和数据处理两部分。GU OPTICS 的INFINITY是一款配备了彩色液晶屏幕的显示表头,其将功率探头的信号进行采集、处理并直观的显示出来,既适合手持测量,也适合搭配整机在线测量的应用。INFINITY是一款通用的表头显示器,DB15接口可与IN的全系列功率计探头连接通讯,实时显示测量结果,强大的处理器和内存可以保存一万个数据点,并提供长时间曲线图显示。也能再通过USB数据线与电脑连接,同步测试和数据分析。
现有中英文版本操作界面。

型号 Infinity
供电方式 Micro-USB
电池特性 2400mAh 锂离子可充电电池
0-95%响应时间 1.5 秒 (50W 探头)
电气测量准确度 ±0.2%
系统测量准确度 ±1.0+1%
AD分辨率 16Bit
AD采样速度 10Hz
模拟输出 0-1V:0-最大功率;位数:12bit;准确度:+0.2%
输出阻抗:100 欧
报警输出 OC 门,带载能力最大0.35A
远程控制 USB 通信*1
标准RS232*1
注意:其他设备可以同时接收功率计USB 和RS232 发出的数据,
但不能同时通过两个接口向功率计发送数据。
背光 两级可调
显示屏 2.8寸真彩色液晶,400*240 pixel
显示模式 数字显示,波形图,曲线
可用探头 TP全系列
电池特性 2400mA,锂离子可循环充电电池,充电9小时,待机14小时
存储点数 最多10000个,存储时间:最多1667小时
电源适配器 5V1A
表头尺寸 长x宽x深:170*96*28 (mm)
外壳材质 轻质金属
净重 500g

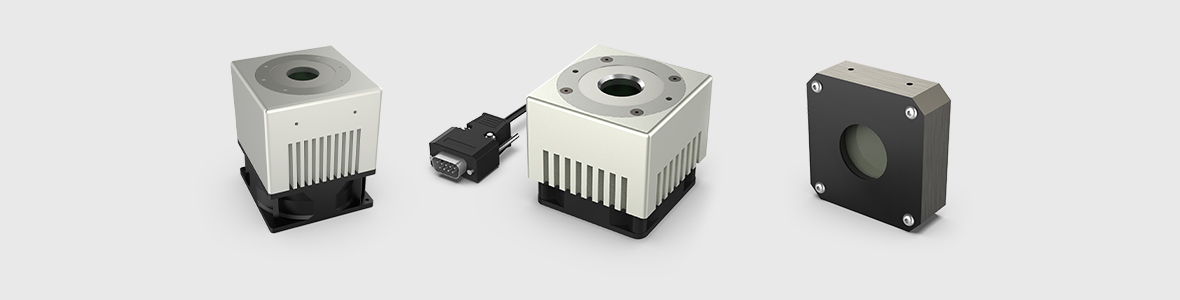

Infinity激光功率计使用的IN系列激光功率探头,采用量热型原理,对测量到的激光波长不敏感,可以测量波长0.2μm-11μm 的激光光束。
IN 系列激光功率探头分为风冷和水冷两种。如果是风冷探头,尽量在有自由空气流动的场所测试。如果是水冷探头,要保证冷却水的流速不低于探头要求的数值。
IN 系列探头,即便集成了风扇,也不需要单独供电,而是表头直接供电。Infinity表头会自动检测当前的激光功率,然后决定是否给风扇供电。
IN 系列探头采用方形设计,且都具体外部安装螺纹,及可以侧面安装,也可以正面安装,不同适合独立手持测量,也适合安装与设备中。IN探头正面螺纹也可以安装Diffuser等外部配件。
IN系列探头的支架不同于业内常规,而是使用了万向支架,更方便调节。

型号 最大测量功率 分辨率 有效口径 光谱范围 最大功率密度
IN-2S-25H 2 W 0.1 mW 25 mm 0.19 – 11μm 10KW/cm² @1W
IN-10S-25H 10W 0.001 W 25mm 0.19 – 11μm 15kW/cm² @10 W
IN-50H-19H 50W 0.01 W 19mm 0.19-11 μm 11kW/cm² @40 W
IN-150F-19H 150W 0.01W 19mm 0.19 -11 μm 11kW/cm² @40 W
IN-200F-25H 200W 0.1 W 25mm 0.19-25 μm 4kW/cm² @200 W
IN-300F-25H 300W 0.1W 25mm 0.19 -25μm 5kW/cm² @300 W
IN-500F-25H 500W 0.1 W 25mm 0.19 -11 μm 3kW/cm² @500 W
IN-50F-19H-E 50W 0.01W 19mm 0.19 -11 μm 11kW/cm² @500 W
IN-200F-25H-E 200W 0.01W 25mm 0.19 -11 μm 5kW/cm² @200 W
IN-500F-25H-E 500W 0.1 W 25mm 0.19 -11 μm 3kW/cm² @500 W
在PC 上安装SFE LaserMate 软件,可以连接Infinity激光功率计,在PC 上提供更加可视化的界面,及提供更多的功能。电脑可以通过功率计的USB 接口,或者RS232 接口与功率计进行数据传输。
如果要通过USB,则电脑首先要安装功率计USB 驱动。首先将驱动文件拷入电脑,然后连上功率计,在跳出的窗口中选择相应位置的驱动文件,安装成功后,电脑会多出一个串口。也即对电脑来说,无论是通过USB 口,还是标准RS232 口,最终在电脑端都是串口通信的方式进行通信,只是对应的串口号不同。
Infinity与电脑进行数据通信,有几种方式,可以直接通过串口发命令进行通信,也可以使用电脑图形软件LaserMate,用户也可以自行编程对串口进行操作,如果是使用USB接口,用户还可以编程使用FTD2XX.DLL动态链接库进行通信。
注意:其他外部设备可以同时接收功率计USB 和RS232 发出的数据,但不能同时通过两个接口向功率计发送数据。
产品列表

表头

表头

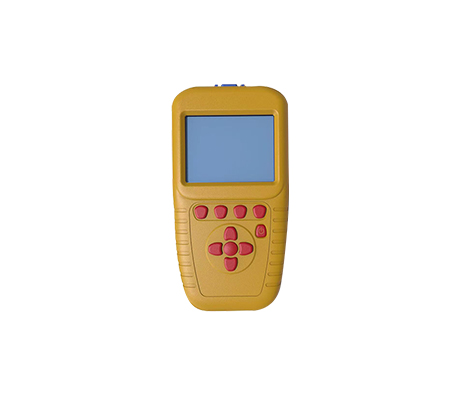

激光平均功率是度量激光器性能的关键指标。激光功率计包含激光收集的探测器和数据处理两部分。GU OPTICS 的INFINITY是一款配备了彩色液晶屏幕的显示表头,其将功率探头的信号进行采集、处理并直观的显示出来,既适合手持测量,也适合搭配整机在线测量的应用。INFINITY是一款通用的表头显示器,DB15接口可与IN的全系列功率计探头连接通讯,实时显示测量结果,强大的处理器和内存可以保存一万个数据点,并提供长时间曲线图显示。也能再通过USB数据线与电脑连接,同步测试和数据分析。
表头
产品特点
  • 高分辨率彩色TFT屏幕,两级背光
  • 方口USB接口,用于充电供电,及数据上传
  • 提供标准RS232接口输出锂离子充电电池,掉电工作时间≥14小时
  • 全金属机身,重量轻
  • 不需校零(采用悬浮自稳零电路)
  • 自动量程切换(AutoScale)
  • 用户自定义校正系数 专利可调节Acc算法
  • 烤机保护,激光研发的理想伴侣(实时监测功率,出现异常关闭激光器)
  • 非易失性数据记录,最多1万个点
  • 高精度12bit实时功率波形图显示,时间可调
  • 简易于使用的菜单和快捷键机制
  • 防电磁干扰设计
文件
产品编号
规格参数
接口
货期
价格
购买
USB通信*1/标准 RS232*1
现货
¥7,980.00

功率探头

功率探头

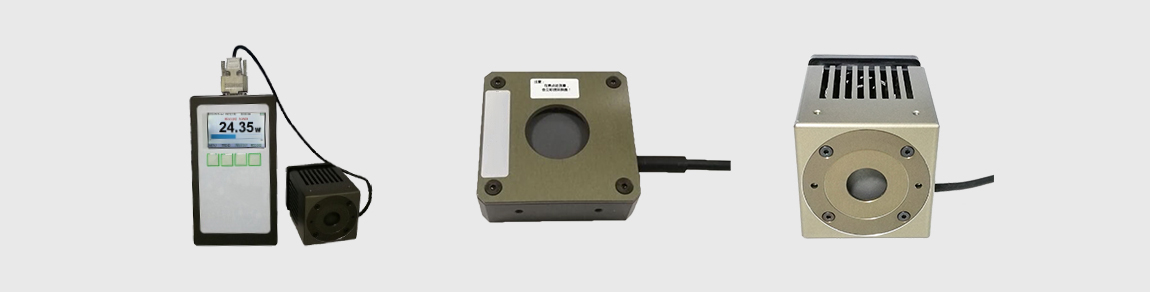

Infinity激光功率计使用的IN系列激光功率探头,需要搭配lnfinity 表头,探头使用采用量热型原理,对测量到的激光波长不敏感,可以测量波长0.2μm-11μm 的激光光束。
IN 系列激光功率探头分为风冷和水冷两种。如果是风冷探头,尽量在有自由空气流动的场所测试。如果是水冷探头,要保证冷却水的流速不低于探头要求的数值。
IN 系列探头,即便集成了风扇,也不需要单独供电,而是表头直接供电。Infinity表头会自动检测当前的激光功率,然后决定是否给风扇供电。
IN 系列探头采用方形设计,且都具体外部安装螺纹,及可以侧面安装,也可以正面安装,不同适合独立手持测量,也适合安装与设备中。IN探头正面螺纹也可以安装Diffuser等外部配件。
IN系列探头的支架不同于业内常规,而是使用了万向支架,更方便调节。
功率探头
产品特点
  • 快速响应 (50W探头,带表头0%-95%响应时间1.5秒)
  • 波长范围:0.19-11μm
  • 校正NIST溯源
  • 外形小巧,自带风扇,且无需外部供电
  • 优化热沉设计,高承载功率 (50W探头:连续可50W ,间歇最大150W )
  • 方形探头,易集成,可以方便的安装到设备上
  • 光学配件安装螺纹
  •  全向调节支架
文件
产品编号
规格参数
最大功率密度
最大平均功率
货期
价格
购买
10KW/cm²@1W
2W
7-10天
¥7,650.00
15kW/cm²@10W
10W
现货
¥8,600.00
11KW/cm²@4W
50W
7-10天
¥9,600.00
4kW/cm²@200W
200W
7-10天
¥13,200.00
3kW/cm²@500W
500W
7-10天
¥18,360.00
5kW/cm²@200W
200W
7-10天
¥15,600.00
3kW/cm²@500W
500W
7-10天
¥19,560.00
11KW/cm²@40W
150W
7-10天
¥11,500.00
5kW/cm²@300W
300W
7-10天
¥15,300.00
11KW/cm²@40W
50W
7-10天
¥10,800.00

USB激光功率计

USB激光功率计
联合光科自主品牌激光功率计,以高品质核心元件----量热探头为起点,以简约、易用、可靠为理念为业界提供最佳产品为初衷运用最新的嵌入式集成OEM设计。
INUSB系列串口功率计系列,无需连接表头,通过USB接口连接PC端,实现在线测量。
INFINITY激光功率计有多种规格探头可以选择,高精度USB 激光功率计精度高,分辨率高达0.1mW,适合搭配整机在线测量。凭着激光领域多年的实际经验, 以及深厚的电子技术功底,具有多种业内首创的技术,无论是激光相关研发测试, 还是生产制造相关工作,都可以在使用中发现其优越之处。
USB激光功率计
特点
  • 快速响应(50W 探头,0%-95%响应时间:1.5 秒)
  • 极高损伤阈值,11kW/cm²@40W
  • 波长范围:0.19-11μm
  • 校正 NIST 溯源
  • 外形小巧
  • 优化热沉设计,高承载功率
  • 方形探头,易集成,可以方便的安装到设备
  • 光学配件安装螺纹
文件
产品编号
规格参数
最大平均功率
最大功率密度
货期
价格
购买
50W
11KW/cm²@40W
7-10天
¥8,856.00
200w
4KW/cm²@200W
7-10天
¥13,800.00
500W
3KW/cm²@500W
7-10天
¥19,800.00
2W
10KW/cm²@1W
7-10天
¥7,800.00
50W
11KW/cm²@4W
7-10天
¥11,256.00
300W
3KW/cm²@500W
7-10天
¥15,300.00

RS232激光功率计

RS232激光功率计
联合光科自主品牌激光功率计,以高品质核心元件----量热探头为起点,以简约、易用、可靠为理念为业界提供最佳产品为初衷运用最新的嵌入式集成OEM设计。
INRS系列串口功率计系列,无需连接表头,通过RS232接口连接PC端,实现在线测量。
INFINITY激光功率计有多种规格探头可以选择,高精度RS232 激光功率计精度高,分辨率高达0.1mW,适合搭配整机在线测量。凭着激光领域多年的实际经验, 以及深厚的电子技术功底,具有多种业内首创的技术,无论是激光相关研发测试, 还是生产制造相关工作,都可以在使用中发现其优越之处。
RS232激光功率计
特点
  • 快速响应(50W 探头,0%-95%响应时间:1.5 秒)
  • 极高损伤阈值,11kW/cm²@40W
  • 波长范围:0.19-11μm
  • 校正 NIST 溯源
  • 外形小巧
  • 优化热沉设计,高承载功率
  • 方形探头,易集成,可以方便的安装到设备
  • 光学配件安装螺纹
文件
产品编号
规格参数
最大平均功率
最大功率密度
光谱范围
货期
价格
购买
50W
11KW/cm²@40W
0.19-11μm
7-10天
¥8,856.00
200W
4KW/cm²@200W
0.19-11μm
7-10天
¥13,800.00
500W
3KW/cm²@500W
0.19-11μm
7-10天
¥19,800.00
2W
10KW/cm²@1W
0.19-11μm
7-10天
¥7,800.00
50W
11KW/cm²@4W
0.19-11μm
7-10天
¥11,256.00
300W
3KW/cm²@500W
0.19-11μm
7-10天
¥15,300.00
