激光二极管测试分析系统
激光二极管测试分析系统
激光二极管测试分析系统

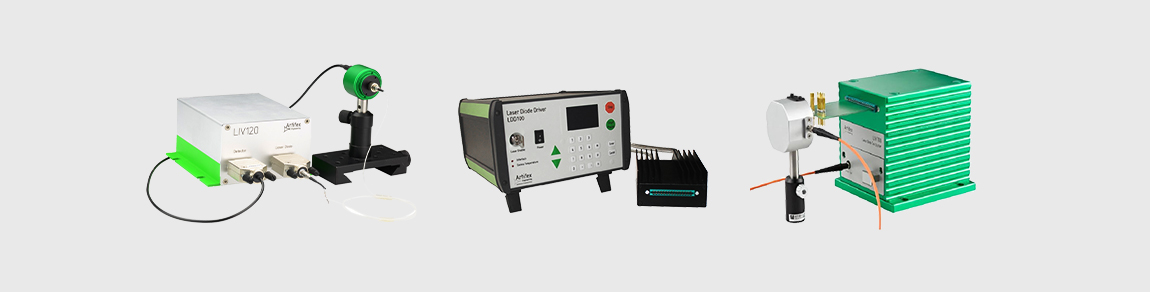

LIV特性分析系统是对激光二极管和LED的LIV（光强-电流-电压）光电特性进行分析测量的系统，可进行电压VS.电流、光功率VS.电流、光谱VS.电流特性的测量，系统集成了积分球和OPM光功率计。不论样品是已封装的还是裸片形式，都能够在极短时间内完成测量。
LIV110/120激光二极管和LED特性分析系统采用数字可编程模拟终端进行灵活和准确的电压控制。该分析系统对应低功率测量的较大电流为250mA，对测试通信高功率激光条提供高达1200A的电流，还可定制更高电流。LIV100测量脉宽范围为150ns到2ms；LIV120是连续/准连续测试系统，具备负载特性和全方面老化测试功能。
激光二极管驱动器是能够为激光二极管LD和高功率LED提供快速直流脉冲电流的电源，输出高达400A，脉冲宽度50ns到3s的快速和高品质方形电流脉冲。联合光科提供的LIV系统和激光二极管驱动器均来自德国Artifex公司。
特征 规格

  • 采用数字可编程模拟终端进行灵活和准确的电压控制
  • 对应低功率测量的较大电流为250mA，对测试通信高功率激光条提供高达1200A的电流，还可定制更高电流
  • LIV100测量脉宽范围为150ns到2ms；
  • LIV120是连续/准连续测试系统，具备负载特性和全方面老化测试功能

特征/型号 LIV100-Fxxx LIV100-Lxxx LIV100-XLxxx LIV120-xxx
超短脉冲 (150ns-10µs)  √
短脉冲(2-5µs-2000µs)   √ √
CW            √
QCW       √
光谱仪（可选） √ √ √ √
最低标准最大电流 [A] 0.5 0.5 0.5 0.25
最高标准 最大电流 [A] 120 600 600 800
当前最大步数 4000 4000 4000 4000
报告 (csv, pdf) P √ √ √ √
用户可选择的阈值算法 √ √ √ √
重复模式 P P P P √ √ √ √
监控光电二极管的测量 √ √ √ √
热化 P P P P √ √  √ √
辅助初始设置的示波器模式 √ √ √
开始扫描前的接触测试 √ √ √
通过/失败报告       √
在光阈值上停止 LIV 扫描          √
电流分辨率 1/4000=12位 1/4000=12位 1/4000=12位 1/4000=12位
测量分辨率（功率、电压、电流） 1/8000=13位 1/8000=13位 1/8000=13位 1/4000=12位
顺从电压 [V] 8-20 8-20 8-20 8-40
突发（功率测量时的最大脉冲数） 131072 131072 131072 16380
老化模式（带功率测量的 CW 电流）       最多 11 天
产品列表

激光测试系统

激光测试系统

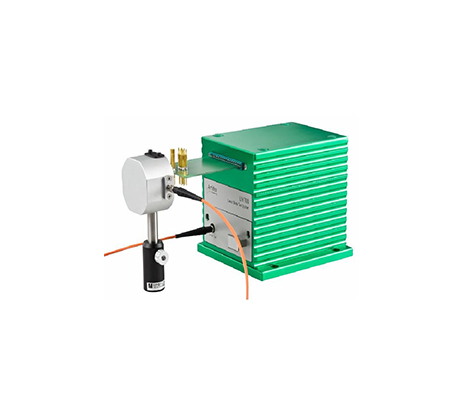

激光二极管测试分析系统包括：短脉冲测试系统-LIV100 和 脉冲/QCW/CW测试系统LIV120。
700748是用于激光二极管（chip, bar以及submount）电光特性分析的短脉冲测试系统。7000749是一款功能强大的用于实验室以及OEM应用的测试系统。适用于脉冲/QCW/CW测量以及老化测试。
激光测试系统
主要特点 应用领域
  • 700748只适用于脉冲测量
  • 半装配或封装前后的激光二极管特性分析

  • 700749适用于脉冲/QCW/CW测量以及老化测试。
  • 来料检测以及OEM

  • 700748最大电流：250mA-600A，700749最大电流：250mA-1200A
  • 700748的短脉冲性能可以确保在测试样品上产生可忽略不计的热负载。

  • 最大电流阶跃数：4000

  • USB接口控制，同步光谱测量

  • 上升时间：50ns (700748-F-version)；500ns (700748-L-version)；1µs (700748-XL-version)

  • 处理能力：1s/每器件（典型）

文件
产品编号
规格参数
最大电流
货期
价格
购买
700748
打开列表
250mA-600A
请咨询
请咨询
700749
打开列表
250mA-1200A
请咨询
请咨询

驱动器

驱动器
700750是一款强大的激光二极管驱动器，适用于实验室以及OEM。例如：激光二极管LIV测试以及老化测试。
驱动器
特点
  • 最大200A电流，50ns-3s脉宽，25ns上升/下降时间（无过冲）。
  • 700750采用数字可编程模拟平台对电流进行灵活精确控制。
  • USB接口直接控制，可实现自动测量。
  • 所有参数可以通过图形化软件或集成键盘和LCD输入显示。
  • 支持带状线定制服务
文件
产品编号
规格参数
最大电流
脉宽
货期
价格
购买
700750
打开列表
200A
50ns-3s
请咨询
请咨询
