引言
当下智能视觉成像技术飞速迭代，全景感知、无盲区高清成像已成为安防监控、车载视觉、无人机感知、VR/AR等前沿领域的核心刚需。短焦镜头（焦距≤6mm）凭借结构紧凑、轻量化、超大视场的独特优势，是实现大范围场景成像采集的核心光学元器件。然而，视场角的扩大必然带来像差控制的困难和照度均匀性的恶化——这正是"看得更广"与"看得更清"之间的核心矛盾。
本文以三阶像差理论为框架，从拉赫不变量的基本约束出发，分析短焦镜头在大视场角条件下面临的两大核心难题：像差随视场角的高次幂增长，以及边缘视场照度的急剧衰减。在此基础上，再分别以 70°~90°视场区间内的 600050、600154 两款定焦镜头，以及全视场角 185° 的 600149 超广角镜头为工程实例，展示如何通过差异化光学结构、投影映射优化，在视野广度与成像质量之间实现工程平衡。
理论基础：拉赫不变量与参数制约
几何光学下，在球面光学系统近轴区成像时，在物像共轭平面内，物体的大小y、成像光束的孔径角u和物体所在介质的折射率n的乘积为一个常数，该常数J称为拉格朗日-赫姆霍兹不变量，简称拉赫不变量。拉赫不变量是表征光学系统性能的重要参数。
对于成像光学系统有三个关键参数，分别是焦距
、相对孔径
、半视场角 θ。
理想近轴条件下像高满足：
相对孔径定义为入瞳直径与焦距之比。对于轴上点，边缘光线在像方与光轴的夹角 （即像方孔径角）满足：
取空气介质中
则有：
该式的物理意义表明：在近轴条件下，焦距、相对孔径与视场角三者的乘积正比于拉赫不变量，三者相互制约。在相对孔径恒定的条件下，焦距越小，可实现的视场角越大——这正是短焦镜头拥有大视场角的根本原因。
短焦镜头设计的核心难题
（1）大视场角对像差的影响
短焦镜头的根本困难在于：像差随视场角的高次幂增长，而短焦设计恰恰意味着较大的视场角。以三阶像差（赛德尔像差）理论为框架，在固定入瞳高度的条件下，主要像差与半视场角 θ 的关系如下表所示。需要指出，三阶像差理论仅在半视场角较小（θ< 60°）时成立；对于视场角较大的短焦镜头，高阶像差项不可忽略，实际像差增长可能快于三阶理论的预测，下表的幂次关系主要用于定性理解趋势。
表 1 短焦镜头主要像差（固定孔径条件下）
|
像差类型 |
与视场角的关系 |
在短焦中的表现 |
|
像散（Astigmatism） |
∝θ² |
边缘子午/弧矢焦点严重分离 |
|
场曲（Field Curvature） |
∝θ² |
像面严重弯曲，边缘无法与平面传感器吻合 |
|
彗差（Coma） |
∝θ |
轴外点扩散斑严重不对称 |
|
倍率色差（Lateral Color） |
∝θ |
边缘出现明显的横向色偏 |
其中θ为半视场角，表中仅列出各像差与视场角的依赖关系。对于全视场角 200° 的超广角镜头（半视场角 100°，θ ≈ 1.75 rad），与全视场角 60° 的普通镜头（半视场角 30°，θ ≈ 0.52 rad）相比：
场曲和像散增长倍数约 (1.75/0.52)² ≈ 11倍
这意味着短焦镜头需要的像差校正自由度远超常规镜头，直接导致镜片数量增多、结构复杂度急剧上升。
-
边缘视场照度衰减
对于采用等角投影（y=f·tanθ）的常规成像系统，在朗伯物面、无渐晕的理想条件下，轴外视场的自然相对照度遵循cos⁴θ定律，即
式中θ为半视场角。该定律表明，视场角越大，边缘照度衰减越剧烈；对半视场角 90°（全视场角 180°）的成像需求，等角投影下边缘照度理论值为 0，同时像高趋于无穷大，根本无法在有限尺寸的像传感器上实现成像。
超广角镜头通过主动采用非等角投影映射（如等距投影y=f·θ、等面积投影y = 2f·sin(θ/2) 等）来解决这一核心矛盾：通过投影方式的设计，将大角度视场的光线能量压缩至更小的像面区域，从原理上大幅缓解了边缘照度的衰减趋势。经过光学优化的超广角镜头，边缘相对照度通常可达到中心区域的 10%~30%，远优于同视场下等角投影的理论结果。
设计实例
除超广角镜头外，联合光科还提供多款覆盖不同焦距与光圈组合的短焦定焦镜头。以下以600050和600154两款典型产品为例，展示短焦镜头在视场角70°~90°条件下的设计特点与技术指标。
（1）600050：6mm F2.8 定焦镜头
600050 搭载 6mm 短焦距与 F2.8 均衡光圈光学方案，适配 1/1.8" 规格传感器，对角视场角可达 74.8°。镜头采用 9 组 11 片精密光学架构，光学畸变低至 - 1.50%，TV 畸变仅 - 0.04%，几何成像精度优异；整体机身紧凑，总长 57.89mm，重量 72.5g。主要技术参数和MTF曲线分别见表1和图1。
表 1 6mm焦距镜头 600050参数
|
项目 |
规格 |
|
最大传感器尺寸 |
9.4mm |
|
焦距 |
6mm |
|
视场 |
74.8° |
|
接口 |
C-Mount |
|
F# |
2.8 |
|
工作距离 |
80mm~Inf |
|
光学畸变 |
-1.5% |
|
TV畸变 |
-0.04% |
|
镜头总长 |
57.89mm |
|
重量 |
72.5g |
.png)

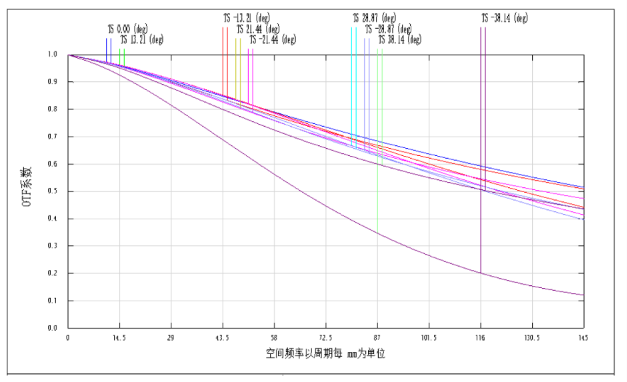

图1 600050的MTF曲线
（2）600154：4.5mm F1.6 定焦镜头
600154是一款大光圈短焦定焦镜头，采用F1.6大光圈设计，在4.5mm短焦距下实现更大通光量，适用于低照度环境下的高分辨率成像。该镜头靶面同样为1/1.8"，对角视场角达88.0°，比600050的74.8°更宽，体现了更短的焦距与更大光圈的设计取向。镜头采用11组光学结构，光学畸变-6.58%，镜头总长77.53mm。主要技术参数见下表2。
表2 4.5mm焦距镜头 600154参数
|
项目 |
规格 |
|
最大传感器尺寸 |
9.4mm |
|
焦距 |
4.5mm |
|
视场 |
88° |
|
接口 |
C-Mount |
|
F# |
1.6 |
|
工作距离 |
50mm~Inf |
|
光学畸变 |
-6.58% |
|
TV畸变 |
-0.91% |
|
镜头总长 |
77.53mm |
.png)
上述两款镜头代表了短焦定焦镜头在 70°~90° 视场区间内的两种典型设计思路：600050 采用 F2.8 中等光圈方案，搭配 9 组 11 片精密光学结构实现极低畸变（光学畸变 - 1.50%、TV 畸变仅 - 0.04%），适合对几何成像精度要求较高的测量与检测场景；600154 则选用 F1.6 大光圈提升通光能力，搭配 4.5mm 更短焦距实现 88° 超宽对角视场，适配低照度安防监控、大范围环境感知类场景。两者均统一采用 1/1.8" 靶面、C-Mount 接口、6MP 分辨率硬件基准，在同一传感器平台下形成性能差异化，给客户提供针对性选型空间。
（3）600149：全视场角185°超广角镜头
以联合光科超广角定焦镜头600149为例（镜头参数参见表3），该镜头全视场角达185°，焦距1.85mm，镜头总长仅68mm。产品实物渲染图和2D结构图分别见图2和图3。
表 3 超广角镜头 600149 参数
|
项目 |
规格 |
|
最大传感器尺寸 |
5.8mm |
|
焦距 |
1.85mm |
|
视场 |
185° |
|
接口 |
C-Mount |
|
F# |
1.45 |
|
工作距离 |
100mm~Inf |
|
畸变 |
-3.5% |
|
工作温度 |
-40-80℃ |
|
工作波长 |
456~656nm |
|
镜头总长 |
68mm |
图2 超广角镜头渲染实物图

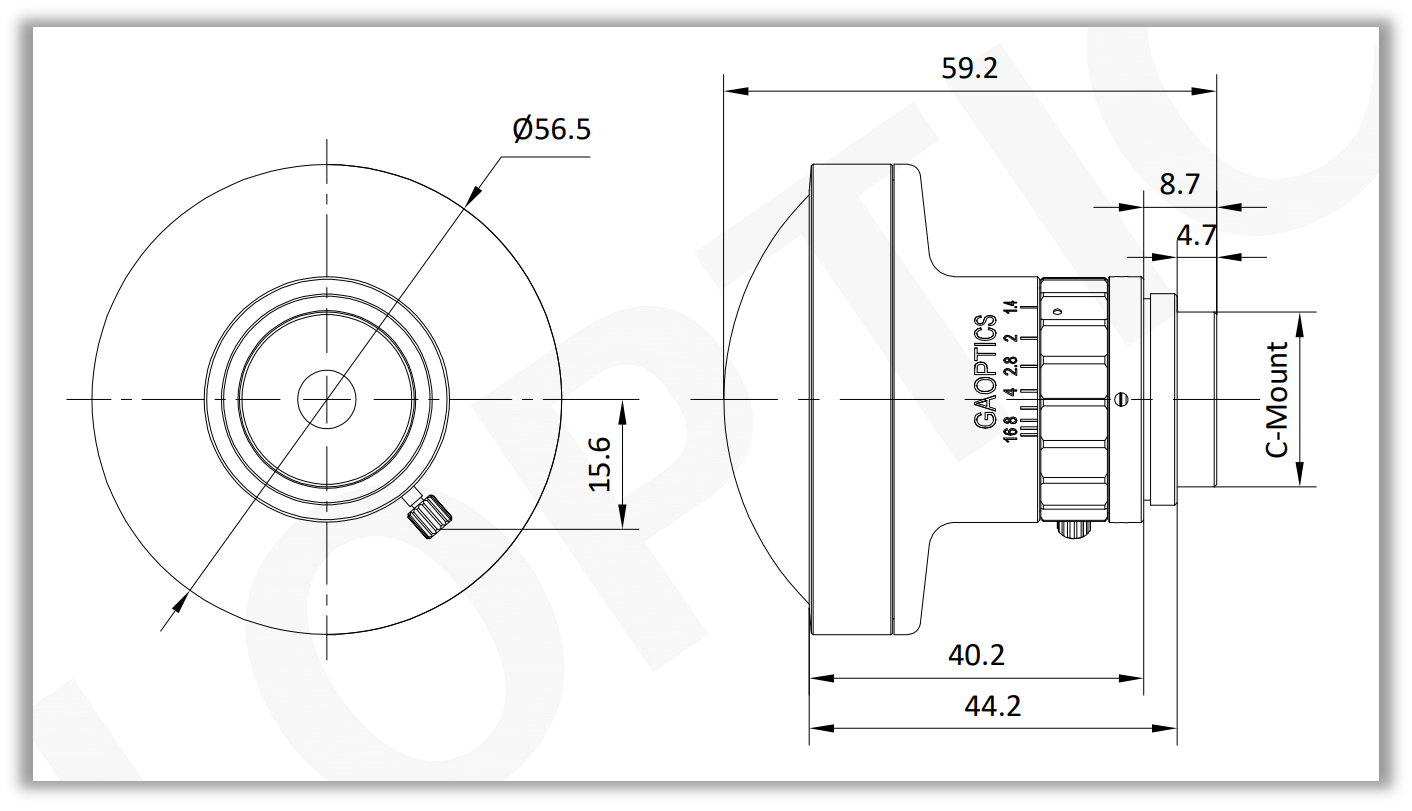

图3 超广角镜头2D图形
如图 4 所示，该镜头共采用 9 片光学玻璃，其中包括两组双胶合透镜。图 5、6、7 分别显示了该镜头 MTF 曲线、场曲/畸变曲线以及点列图。该镜头畸变设计值为 -3.5%，此处畸变是指实际成像投影与设计的等距投影（y=f·θ）之间的偏差，而非相对于等角投影（y = f·tanθ）的偏差——后者在全视场角 185°条件下远超 -100%。

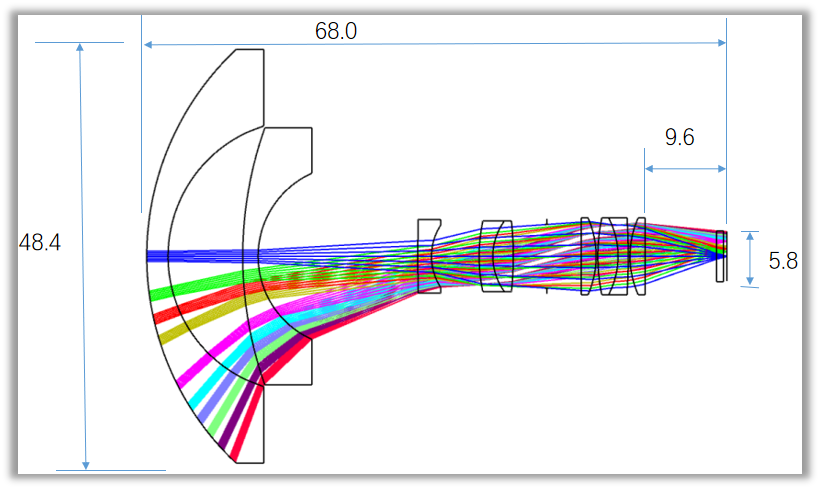

图4 超广角镜头ZEMAX2D结构图
.png)

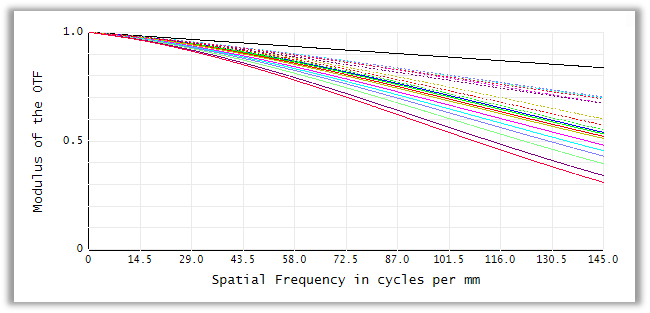

图 5 1000mm工作距离下MTF设计曲线

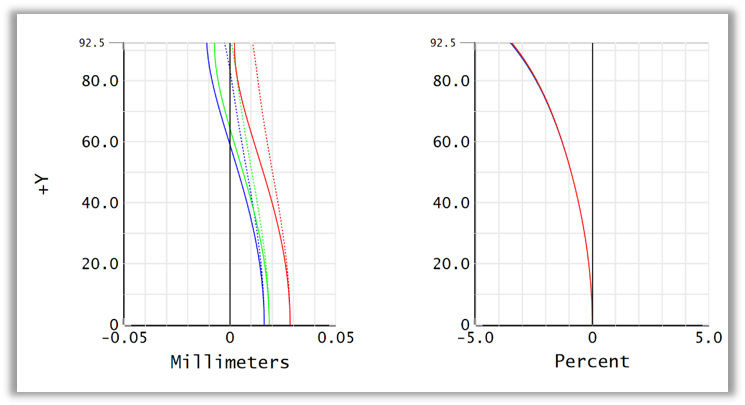

图6 超广角镜头场曲与畸变

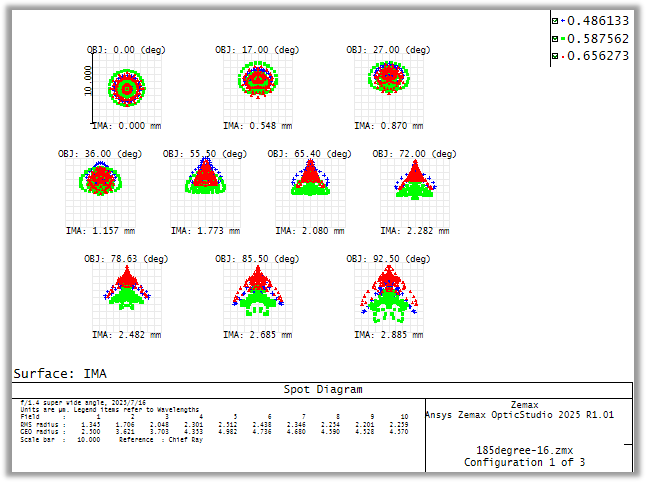

图7 1000mm工作距离下点列图
镜头相对照度与被动无热化设计化设计下的仿真表现分别见图8和图9。实拍图见下图10，本镜头采用等距投影光学设计，画面边缘呈现的均匀桶形弯曲为投影制式固有特征，并非不良光学畸变，可保障目标角度测算精度；185° 超大视场可单镜头完成室内全域空间覆盖，适用于全景安防、车载环视、设备内部全域感知等低盲区成像场景。
.png)

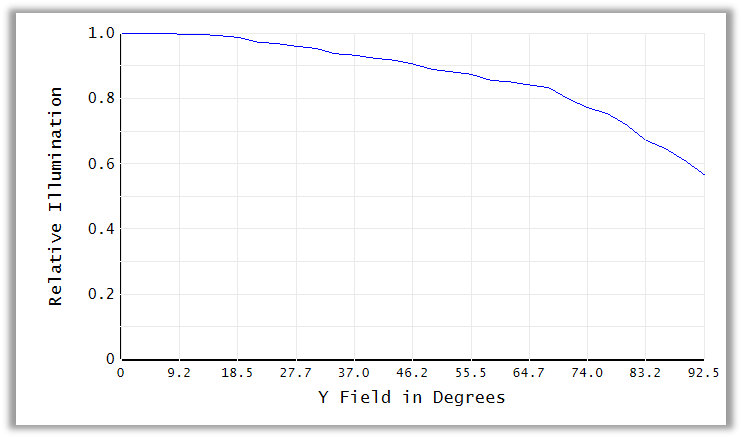

图8 相对照度仿真

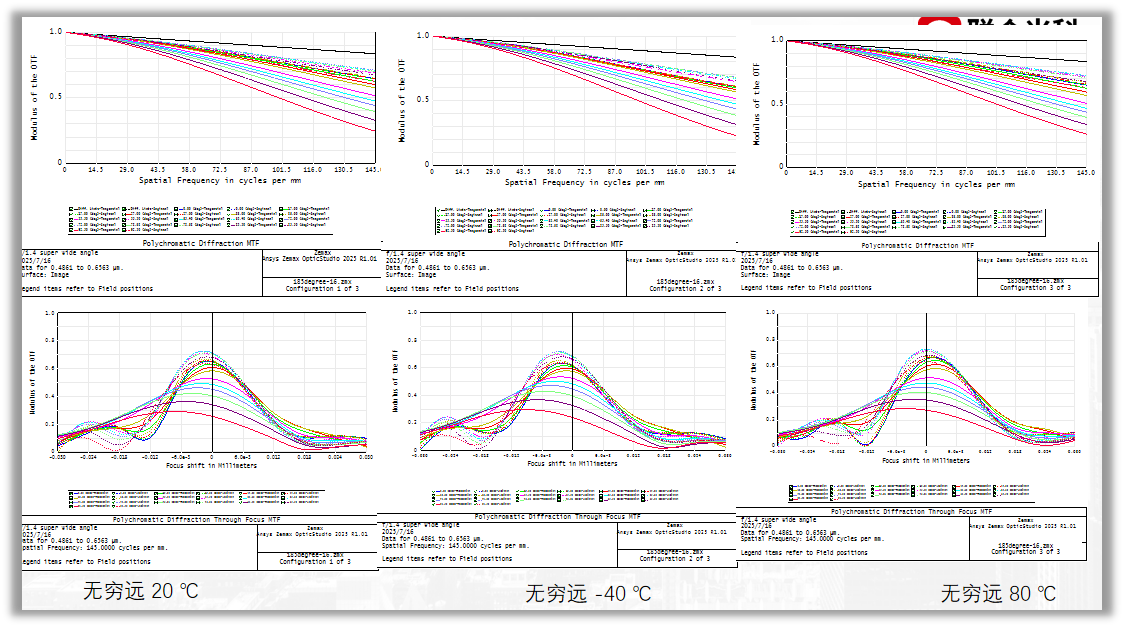

图9 无热化效果仿真
图10 600149 185° 超广角镜头室内实景成像实拍图
结语
短焦镜头的设计本质上是在多重约束下寻找平衡：拉赫不变量限定了焦距、孔径与视场角的理论边界，像差的高次幂增长要求更复杂的光学结构，而照度均匀性则迫使设计者重新思考投影映射的基本方式。其中 70°~90°视场区间的 600050、600154 两款定焦镜头，分别围绕低畸变精密成像、大光圈暗光全域感知两条路线做差异化取舍；而全视场角 185° 的 600149 超广角镜头，则依托 9 片光学玻璃、两组双胶合透镜搭配等距投影设计，完成极端大视场下的成像落地，三者共同构成短焦镜头不同应用场景下的典型工程范例。
随着安防智能化、自动驾驶、VR/AR等应用对大视场角成像的持续需求，短焦镜头将在"广"与"清"的矛盾中不断演进。未来的突破不仅在于更复杂的光学结构，更在于计算光学、自由曲面、超表面等新技术与传统光学设计的深度融合。如需想了解更多光学知识，或想深挖相关技术细节，欢迎留言一起交流。
