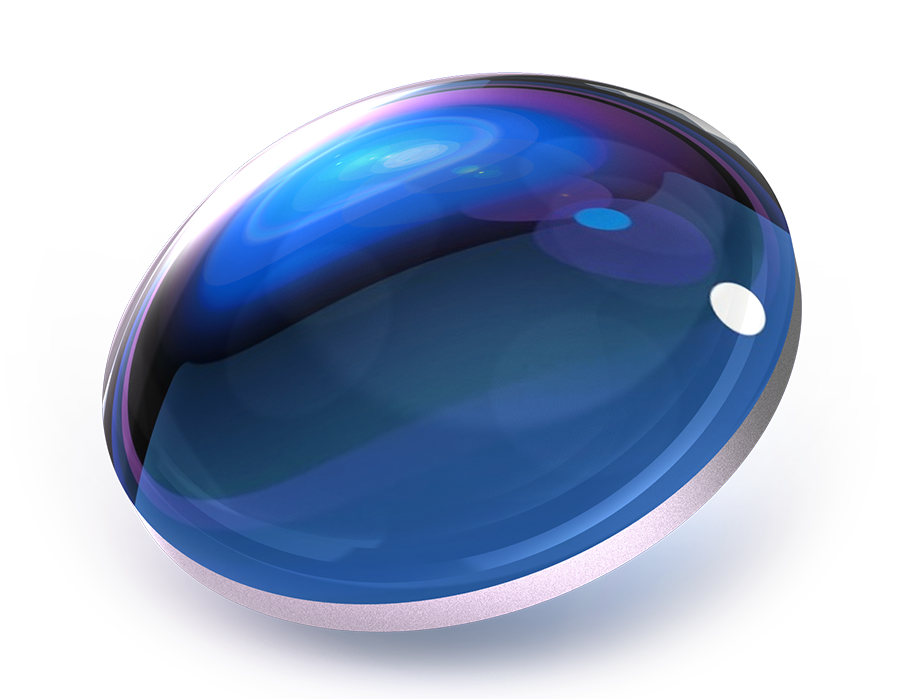

K9光学玻璃是一种宽光谱透过优异的光学材料,其对350nm-2000nm波长的光具有高透过率,同时具有较高的硬度,能承受多种物理和化学刺激,气泡和杂质含量较低,所以常作为各种光学元件的基底。K9平凸透镜会将光线聚焦成一个点。其特点是焦距为正,一面为平面,另一面为凸面。常用于单色光源的瞄准和聚焦。使用时,将凸面面向入射光。K9平凸透镜组合其他透镜可用于光束整形、光束的准直、扩束、缩束等不同应用。
联合光科提供各种尺寸及焦距的K9平凸透镜镜片,可现货供应,同时有镀膜和不镀膜产品可选,宽带增透膜可用于VIS(可见光)波段、NIR(近红外)波段、SWIR(短波近红外)波段,来满足您不同场景下不同波段的各类应用。
- 材料 精退火H-K9L光学玻璃
- 设计波长 587.6nm
- 直径误差 +0.0/-0.1mm
- 中心厚度误差 ±0.2mm
- 面型不规则 λ/4@632.8nm
- 有效焦距误差 ±2%
- 透镜定心误差 3弧分
- 表面光洁度 40/20~60/40
- 倒边 0.2mmX45°
- 镀膜 见列表
直径
有效焦距
- 4.50mm
- 5.00mm
- 6.30mm
- 8.00mm
- 10.00mm
- 12.50mm
- 16.00mm
- 20.00mm
- 20.30mm
- 25.00mm
- 25.40mm
- 26.70mm
- 30.00mm
- 31.50mm
- 40.00mm
- 50.00mm
- 60.00mm
- 63.00mm
- 76.00mm
- 80.00mm
- 100.00mm
- 120.00mm
- 125.00mm
- 150.00mm
- 160.00mm
- 200.00mm
- 250.00mm
- 300.00mm
- 315.00mm
- 400.00mm
- 500.00mm
- 630.00mm
- 800.00mm
- 1000.00mm
- 1600.00mm
- 2000.00mm
- 2500.00mm
中心厚度 CT
- 1.50mm
- 1.70mm
- 1.7mm
- 1.78mm
- 1.90mm
- 1.9mm
- 2.00mm
- 2mm
- 2.031mm
- 2.04mm
- 2.094mm
- 2.10mm
- 2.1mm
- 2.15mm
- 2.30mm
- 2.3mm
- 2.38mm
- 2.50mm
- 2.60mm
- 2.6mm
- 2.61mm
- 2.76mm
- 2.80mm
- 2.94mm
- 2.95mm
- 3.00mm
- 3mm
- 3.10mm
- 3.20mm
- 3.22mm
- 3.28mm
- 3.37mm
- 3.54mm
- 3.60mm
- 3.6mm
- 3.76mm
- 3.87mm
- 3.90mm
- 3.93mm
- 3.94mm
- 3.96mm
- 4.00mm
- 4.06mm
- 4.20mm
- 4.21mm
- 4.27mm
- 4.45mm
- 4.50mm
- 4.60mm
- 4.70mm
- 4.73mm
- 4.80mm
- 4.96mm
- 5.32mm
- 5.44mm
- 5.68mm
- 6.10mm
- 6.12mm
- 6.17mm
- 6.21mm
- 6.53mm
- 6.87mm
- 6.90mm
- 7.3mm
- 7.67mm
- 7.86mm
- 8.25mm
- 8.89mm
- 8.95mm
- 9.24mm
- 9.38mm
- 9.45mm
- 9.50mm
- 11.16mm
- 11.21mm
- 11.43mm
- 11.98mm
- 13.72mm
- 14.05mm
- 14.12mm
- 14.73mm
- 17.95mm
- 20.85mm
