带通滤光片适合用于各种应用，例如光谱学、临床化学或成像。带宽是光学滤光片透射照明光线的光谱范围。窄带宽 (<20NM) 的滤光片通常用于元素和化学分析应用、分析仪器及激光净化。宽带宽 (>20NM) 通常用于成像应用，包括荧光显微镜、机器视觉及工厂自动化。
联合光科提供多种半带宽的带通干涉滤光片，有多种透过率及尺寸供您选择，我们不仅提供大量滤光片现货标准品，同时也可根据您的需求为您定制滤光片。
- 中心波长（CWL） 见列表
- 中心波长公差 ±2nm
- 半峰全宽（FWHM） 见列表
- 半峰全宽公差 ±2nm
- 透过率（T） 见列表
- 截止（Blocking） 见列表
中心波长CWL
- 214nm
- 220nm
- 254nm
- 275nm
- 280nm
- 340nm
- 365nm
- 380nm
- 390nm
- 394nm
- 405nm
- 410nm
- 415nm
- 420nm
- 430nm
- 435nm
- 440nm
- 450nm
- 457nm
- 460nm
- 467nm
- 470nm
- 480nm
- 488nm
- 490nm
- 500nm
- 505nm
- 510nm
- 514.5nm
- 520nm
- 525nm
- 530nm
- 532nm
- 540nm
- 543nm
- 546nm
- 550nm
- 560nm
- 565nm
- 568.2nm
- 570nm
- 577.7nm
- 580nm
- 589.6nm
- 590nm
- 600nm
- 610nm
- 620nm
- 630nm
- 632.8nm
- 636nm
- 640nm
- 647nm
- 650nm
- 656.3nm
- 660nm
- 668nm
- 670nm
- 671nm
- 675nm
- 680nm
- 685nm
- 690nm
- 694.3nm
- 700nm
- 710nm
- 720nm
- 730nm
- 740nm
- 750nm
- 760nm
- 768nm
- 770nm
- 775nm
- 780nm
- 785nm
- 790nm
- 800nm
- 810nm
- 815nm
- 820nm
- 825nm
- 830nm
- 840nm
- 850nm
- 855nm
- 860nm
- 870nm
- 875nm
- 880nm
- 885nm
- 890nm
- 900nm
- 905nm
- 910nm
- 920nm
- 930nm
- 940nm
- 950nm
- 960nm
- 970nm
- 980nm
- 990nm
- 1064nm
- 1550nm
国产带通滤光片
一、概述
滤光片是一类有针对性选择光谱波长透过、反射、截止、衰减的光学元件。
带通滤光片的透过带被两个截止带包围着，它只允许光谱中的部分波长通过，常用于透射一部分的光谱，同时截止所有其它波长。
通过在基底表面上沉积材料层可构建带通滤光片。对于我们的带通滤光片，由介电间隔层分隔的介质膜堆构成了薄滤光膜堆。每个介质膜堆由大量高、低折射率交替的材料层组成。介质膜和中间的间隔层之间形成法布里-珀罗（F-P）干涉腔。介质膜厚度为λ/4，中间间隔层厚度（F-P腔）=(nλ)/2（λ为设计中心波长，n为整数），满足中心波长相长干涉，因此，只有中心波长可以完整透过。通过改变间隔层的厚度和介质膜层的数量，就可以改变滤光片的中心波长和带宽。
二、带通滤光片重要参数说明
1.透过率T
透过率是光线透过光学元件后的光功率与透过前的光功率的比值，通常用百分数表示。在带通滤光片中指通带中最高的透过率。
2.中心波长（CWL）
中心波长定义为带通滤光片的描述频谱带宽的中点，滤光片透过率随波长偏离中心波长而减小，通常在中心波长处滤光片可以达到最大透过率。
3.半带宽（FWHM）

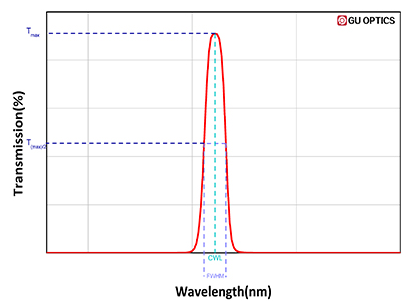

指带通滤光片透射率达到峰值50%时，对应两个波长点之间的间隔（如上图所示）。根据半带宽范围可分为：窄半带宽(<20nm)的滤光片通常用于元素和化学分析应用、分析仪器及激光净化。宽半带宽(>20nm)通常用于成像应用，包括荧光显微镜、机器视觉及工厂自动化。
4.截止（截止范围和截止深度）
截止范围指除了通带以外，要求截止的波长范围。截止范围内的波长所对应的透过率，又叫截止深度，用来描述滤光片截止程度。截止深度通常用光密度（OD）来表示。
光密度表征阻光能力，数值与透射率呈负对数相关：高光密度对应低透射率，低光密度对应高透射率。两者换算公式为：
透过率T=10⁻ᴼᴰ×100%
OD=−log(T/100%)
