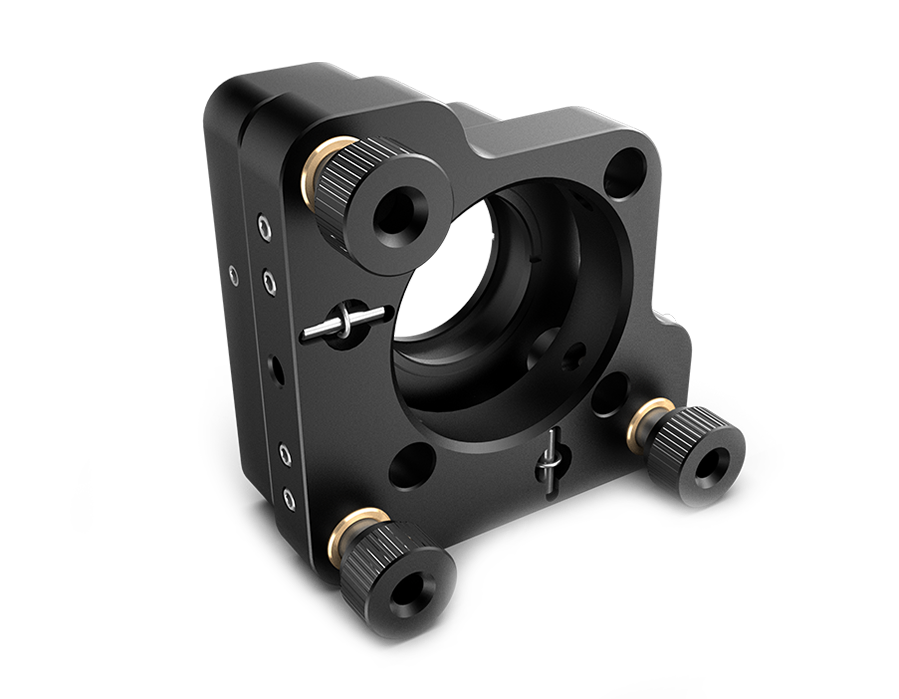

30mm笼式反射镜调整架
530026和530027的前板和后板均加工有四个通孔，设计用于直接兼容我们的30mm笼式系统。前板上的笼杆孔尺寸足够大，可实现±3.5º俯仰和倾斜调节，且不会影响笼杆。一旦达到所需的位置，可使用后板上的锁定固定螺丝固定笼杆。除了可与30 mm笼式系统兼容，还可通过M4螺孔安装接杆。带3个调节器，用于调节偏转和倾斜角度。

产品说明
1. 带3个调节器，用于调节偏转和倾斜角度；
2. 线性移动范围±3mm，俯仰角±3.5°，调节精度0.32°/转；
3. 兼容30mm笼式系统；
4. 530026光学元件固定方式：SM1压圈，固定光学元件最大厚5mm；
5. 530027光学元件固定方式：顶丝，适用安装Φ25.4mm，最小厚度为3mm的光学元件；
6. 530028快拆型挠性夹紧机制无需拆装就可实现稳固的笼式安装，从顶部完成笼式杆的挠性锁紧，便于操作；
7. 530026和530027的前板和后板均加工有四个通孔，设计用于直接兼容我们的30mm笼式系统。前板上的笼杆孔尺寸足够大，可实现±3.5º俯仰和倾斜调节，且不会影响笼杆。一旦达到所需的位置，可使用后板上的锁定固定螺丝固定笼杆；
8. 除了可与30mm笼式系统兼容，还可通过M4螺孔安装接杆。
30mm笼式反射镜调整架

固定尺寸

可调节范围

固定镜片方式

安装螺纹规格

清空筛选
产品编号
规格参数
3D预览
固定尺寸
可调节范围
固定镜片方式
安装螺纹规格
货期
对比
价格
购买
530026
打开列表
25.4mm
±3.5°
SM1压圈固定
M4
现货
￥550.00
530027
打开列表
25.4mm
±3.5°
顶丝固定
M4
现货
￥520.00
530028
打开列表
25.4mm
/
压圈
绕性固定
现货
￥510.00
