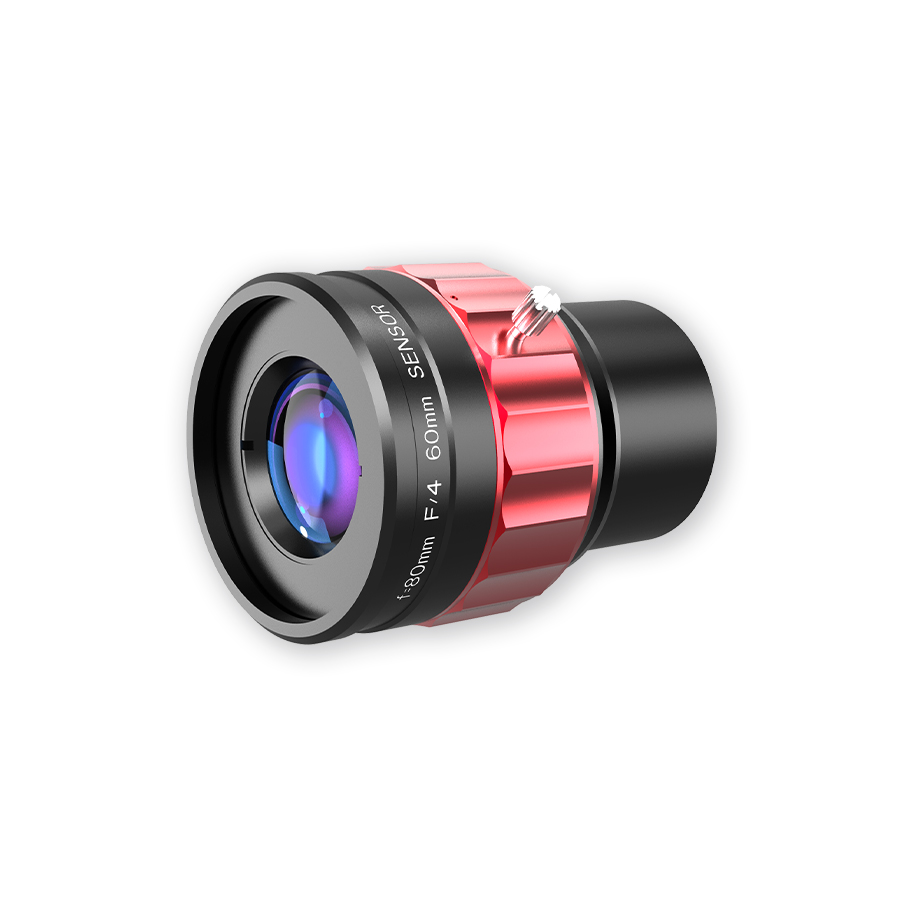

会员价 焦距80mm 0.0x~0.33x Φ60mm V-mount 线扫镜头

大靶面相机设计,较大靶面尺寸达 60mm,匹配8K7μ线扫相机,兼容8k5μ线扫相机

价格

产品型号 620101 该产品为公益产品,下单将捐助1‰的金额用于援助偏远地区中小学教育

货期 现货

快递/邮费 顺丰速运(满500包邮)

产品文件资料 点击即可下载
关于价格
关于价格,网站显示的产品价格均为含税价,含税13%。为回馈会员用户,部分产品参与会员折扣,具体折扣详情见会员信息。
关于产品
关于产品,产品入库前都经过至少2次的检测(镀膜产品经过4次检测),质量有保证,请放心使用。
有关货期
有关货期,现货产品,当天下午四点前下单,均在当天或者第二天发出。没有现货的产品,请咨询 ,我们在尽快备货中,感谢等待。
关于物流
关于物流,产品均是顺丰速运物流,产品第二、或者第三天就能到您手上了。
关于发票
关于发票,产品均提供发票,税点是13个点,下单时填写相关发票信息即可。
关于收货
关于收货,产品收货时,请先确保产品包装盒的完整性,如果外观有严重损坏,为保证您的权益,请拒收并联系我们,我们尽快为您处理。
关于退换货
关于退换货:光学产品属于特殊用品;已使用的产品会影响第二次销售,若非产品本身质量问题,一般不予退换;若产品未拆包装且在规定时间内,可联系客服申请退换。
关于定制&批量
关于定制,如果标准品中没有您需要的产品,可联系我们,或者通过邮件等方式说明您的定制需求。关于批量,如您需要批量购买,与我们联系,我们会给您一个优惠的价格。
焦距 80mm
F/# F4.0~22
最大传感器尺寸 60mm
放大倍率 0.0x~0.33x
工作波长 400~1000nm
接口 V-mount
重量 /
No. 项目 规格
1 最大传感器尺寸 60mm
2 焦距 80mm
3 接口 V口
4 F/# F4~22
5 工作距离 0.3m~∞
6 视场角 8K7μ/60mm 40.57°
8K5μ/40mm 27.70°
7 对象大小
(在最近对焦距离处)
8K7μ/60mm 193.97mm
8K5μ/40mm 129.31mm
8 后焦距(in air)   51mm~75mm
9 操作方式 对焦 固定
光圈 手动

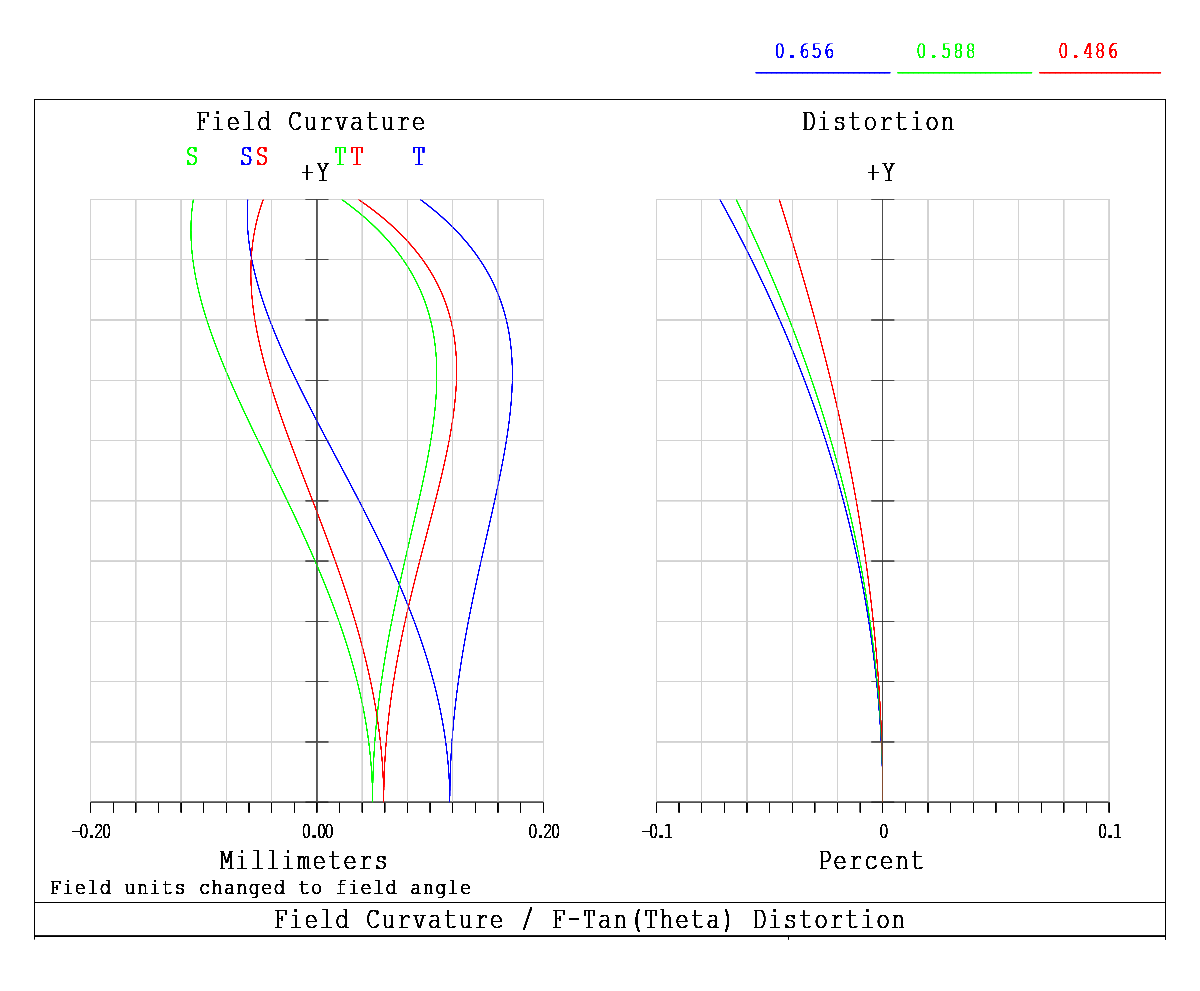

10 畸变率 8K7μ/60mm -0.11/-0.08%@y=30mm(0.3m/inf)
8K5μ/40mm -0.049/0.028y=20mm(0.3m/inf)
11 滤镜尺寸 M39×0.5mm

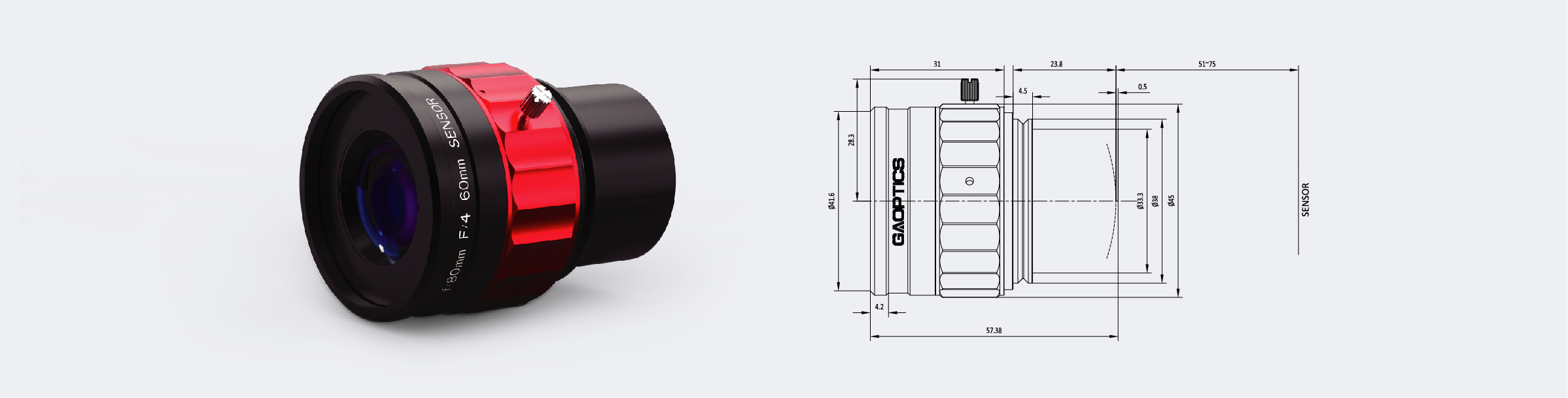

12 镜头尺寸(宽×长) 51.1×57.38mm
13 重量 172g
14 工作温度 -10℃~+50℃
15 入瞳距离 21.10
16 入瞳直径 20
17 出瞳距离 -77.74
18 出瞳直径 19.18
19 光学总长 104.08mm(inf)
20 放大倍率 -0.34(0.3m)
21 第一主点位置 21.56mm
22 第二主点位置 26.94mm

对焦距离 放大倍率 前景深(mm) 后景深(mm) 光学后焦(mm) M72转接环 M72延长环
325mm -0.30933 0.692 0.695 76.0986 670204 670203(50mm)+670201(10mm)+670200(5mm)
350mm -0.28232 0.802 0.806 73.9268 670204 670203(50mm)+670201(10mm)+670200(5mm)
400mm -0.24042 1.047 1.053 70.5402 670204 670203(50mm)+670201(10mm)
450mm -0.20937 1.325 1.333 68.0302 670204 670203(50mm)+670201(10mm)
500mm -0.18543 1.635 1.646 66.0956 670204 670203(50mm)+670201(10mm)
550mm -0.16653 1.978 1.992 64.5657 670204 670203(50mm)+670201(10mm)
600mm -0.15091 2.353 2.372 63.3083 670204 670203(50mm)+670201(10mm)
650mm -0.13807 2.761 2.785 62.2712 670204 670203(50mm)+670201(10mm)
700mm -0.12723 3.201 3.23 61.397 670204 670203(50mm)+670201(10mm)
1700mm -0.05000 18.733 19.155 55.22 670204 670202(25mm)+670201(10mm)+670200(5mm)

注意:此产品需要与转接环、延长环配合使用

延长环选型

输入镜头编号 620100 or 620101 的放大倍率,计算镜头的对焦距离、前景深、后景深、光学后焦距、转接环调节长度,以及镜头适配的延长环型号。

放大倍率:

对应放大倍率的光学参数
放大倍率 对焦距离 前景深 后景深 光学后焦 转接环调节长度 延长环选择
产品选型方案

镜头:620101,焦距80mm 0.0x~0.33x Φ60mm V-mount 线扫镜头

转接环:670204,转接环 V38 to M72,包含可调结构,需要调节延伸 mm

延长环:

注意:

1. 放大倍率计算公式:放大倍率 = 芯片长度 / 视野大小(放大倍率填写正值,620100的范围是 0.0x~1.0x;620101的范围是 0.0x~0.33x

2. 此系列线扫镜头需要镜头,转接环,延长环配合使用,请参考产品组合示意图:

3. 620100工作距离250mm以上,对焦距离误差<1%,景深误差<1%; 620101工作距离1000mm以下,对焦距离误差<1%,景深误差<1%。

4. 620100镜头前端到镜片的距离为10.65mm;620101镜头前端到镜片的距离为3.93mm。

5. 转接环调节长度:转接环670204为可调节结构,匹配对应的放大倍率时,除了需要延长环,还需要调节转接环长度。

6. 此选型方案适用于M72接口相机,其他接口请咨询。

高光光学品牌(GAOPTICS)V8K系列线扫镜头,专为大靶面相机设计,较大靶面尺寸达 60mm,匹配8K7μ线扫相机,兼容8k5μ线扫相机;V接口设计,匹配多种放大倍率;适用于PCB 、LCD 、半导体检测等领域。

产品特点
1. 最大靶面尺寸达60mm,匹配8K7μ线扫相机,兼容8K5μ线扫相机;
2. 高分辨率光学设计,低畸变;
3. 色差校正设计,适用于色彩还原性要求较高的场景;
4. 适用于PCB 、LCD 、半导体检测
