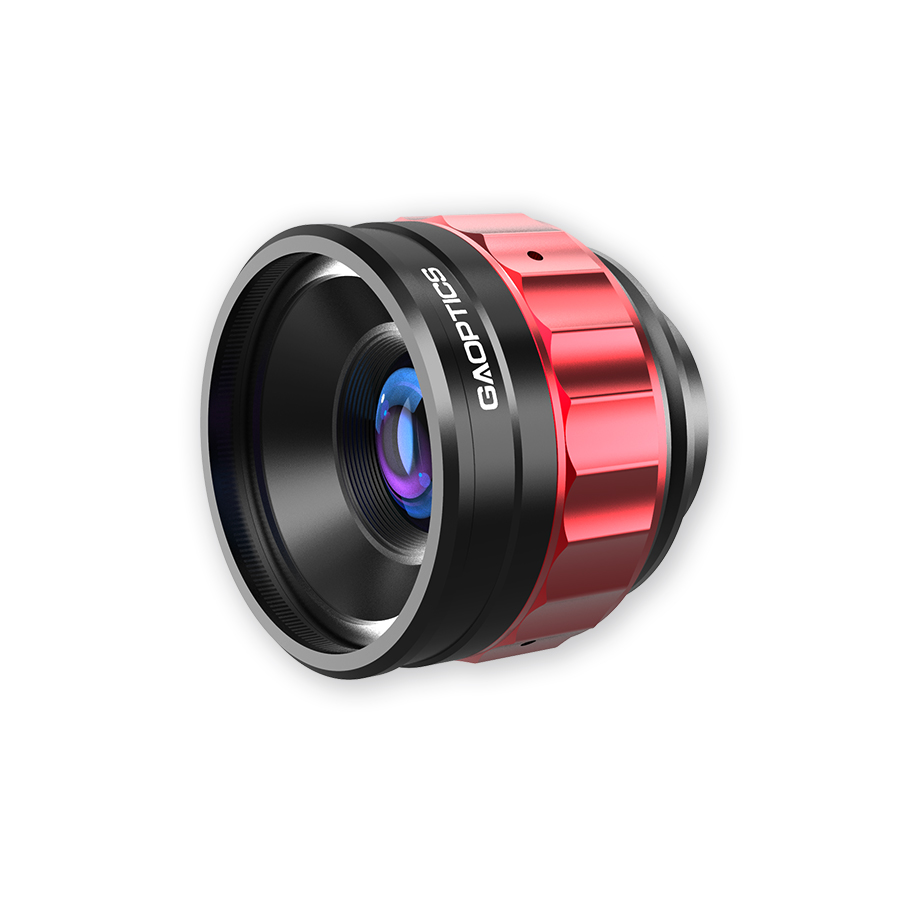

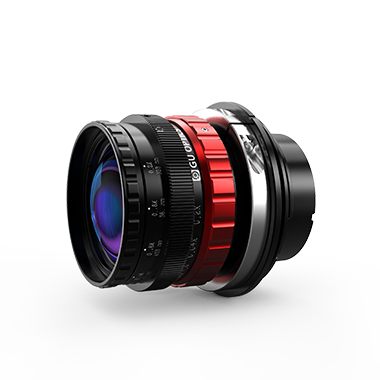

会员价 焦距60mm 0.0x～1.0x Φ60mm V-mount 线扫镜头
大靶面相机设计，较大靶面尺寸达 60mm，匹配8K7μ线扫相机，兼容8k5μ线扫相机
价格 ￥4,800.00
产品型号
620100
该产品为公益产品，下单将捐助1‰的金额用于援助偏远地区中小学教育
货期 现货
快递/邮费 顺丰速运（满500包邮）
- 焦距 60mm
- F/# F4.0-F22
- 最大传感器尺寸 60mm
- 放大倍率 0.0x～1.0x
- 工作波长 400～1000nm
- 接口 V-mount
- 重量 156g
| No. | 项目 | 规格 | ||||
| 1 | 最大传感器尺寸 | 60mm | ||||
| 2 | 焦距 | 60mm | ||||
| 3 | 接口 | V口 | ||||
| 4 | F/# | F4.0-F22 | ||||
| 5 | 工作距离 | 0.1m～∞ | ||||
| 6 | 视场角 | 8K7μ/60mm | 53.48° | |||
| 8K5μ/40mm | 37.26° | |||||
| 7 | 对象大小 （在最近对焦距离处） |
8K7μ/60mm | 54.66mm | |||
| 8K5μ/40mm | 36.4mm | |||||
| 8 | 后焦距（in air） | 39.97～105.18mm | ||||
| 9 | 操作方式 | 对焦 | 手动 | |||
| 光圈 | 手动 | |||||
| 10 | 畸变率 | 8K7μ/60mm | -0.2/0.64%@y=30mm(0.1m/inf) | |||
| 8K5μ/40mm | -0.09/0.28%@y=20mm(0.1m/inf) | |||||
| 11 | 滤镜尺寸 | M39×0.5mm | ||||

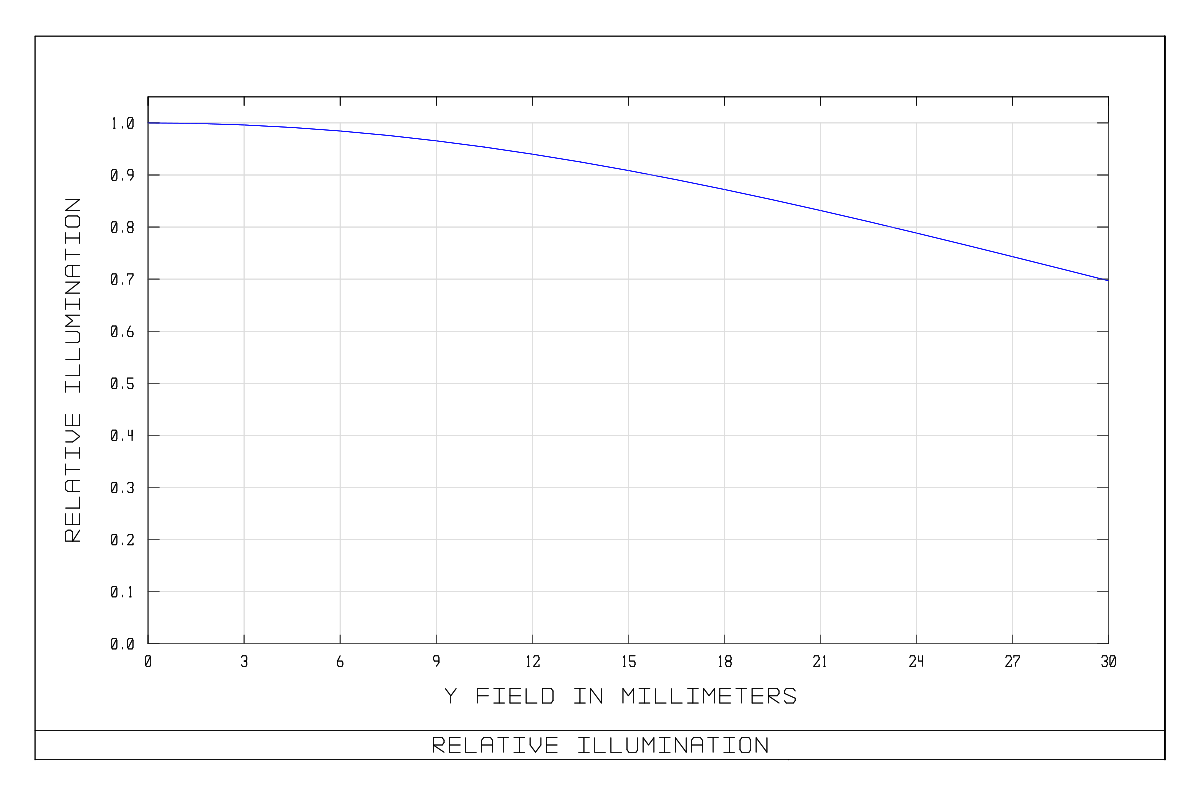

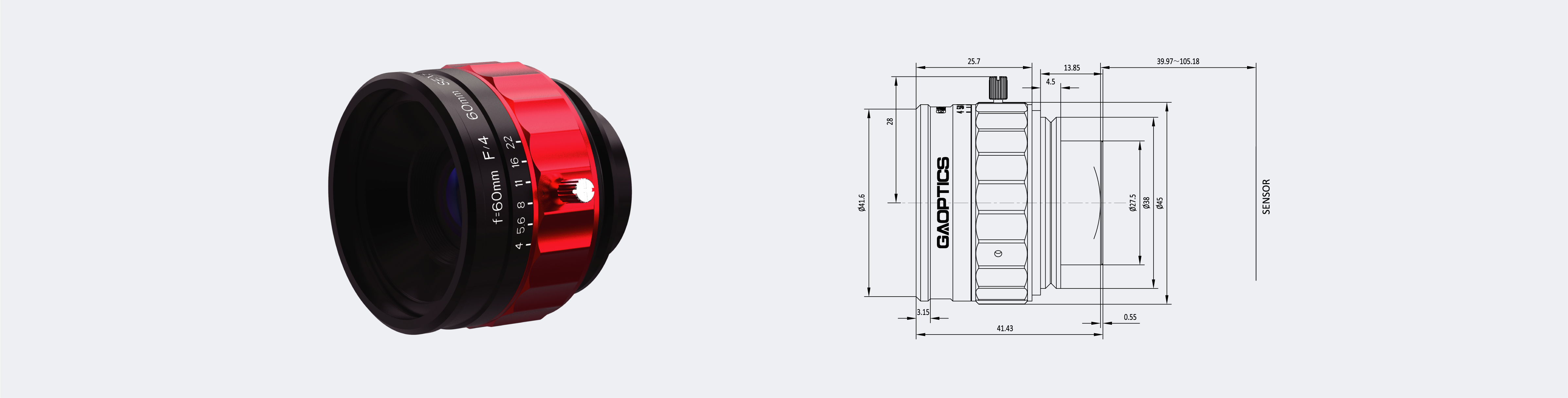

| 12 | 镜头尺寸（宽×长） | 50.5×40.88mm | ||||
| 13 | 重量 | 156g | ||||
| 14 | 工作温度 | -10℃～+50℃ | ||||
| 15 | 入瞳距离 | 24.22mm | ||||
| 16 | 入瞳直径 | 14.37mm | ||||
| 17 | 出瞳距离 | -58.99mm | ||||
| 18 | 出瞳直径 | 14.33mm | ||||
| 19 | 光学总长 | 81.22mm(inf) | ||||
| 20 | 放大倍率 | -1.104 | ||||
| 21 | 第一主点位置 | 23.69mm | ||||
| 22 | 第二主点位置 | 21.7mm | ||||
| 对焦距离 | 放大倍率 | 前景深(mm) | 后景深(mm) | 光学后焦(mm) | M72转接环 | M72延长环 |
| 100 mm | -1.10413 | 0.1165 | 0.1168 | 105.18 | 670204 | 670203(50mm)+670202(25mm)+670201(10mm) |
| 150 mm | -0.57189 | 0.2620 | 0.2630 | 73.73 | 670204 | 670203(50mm) |
| 200 mm | -0.38588 | 0.4656 | 0.4678 | 62.78 | 670204 | 670200(5mm)+670201(10mm)+670202(25mm) |
| 250 mm | -0.29117 | 0.7271 | 0.7313 | 57.209 | 670204 | 670201(10mm)+670202(25mm) |
| 300 mm | -0.23379 | 1.0463 | 1.0537 | 53.83 | 670204 | 670201(10mm)+670202(25mm) |
| 350 mm | -0.19531 | 1.4234 | 1.4350 | 51.56 | 670204 | 670200(5mm)+670202(25mm) |
| 400 mm | -0.1677 | 1.8580 | 1.8754 | 49.94 | 670204 | 670200(5mm)+670202(25mm) |
| 450 mm | -0.14693 | 2.3502 | 2.3750 | 48.71 | 670204 | 670202(25mm) |
| 500 mm | -0.13074 | 2.8998 | 2.9338 | 47.76 | 670204 | 670202(25mm) |
| 1231 mm | -0.05 | 17.4289 | 17.9368 | 42.98 | 670204 | 670201(10mm)+670201(10mm) |
注意：此产品需要与转接环、延长环配合使用
延长环选型
输入镜头编号 620100 or 620101 的放大倍率，计算镜头的对焦距离、前景深、后景深、光学后焦距、转接环调节长度，以及镜头适配的延长环型号。
放大倍率:| 对应放大倍率的光学参数 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 放大倍率 | 对焦距离 | 前景深 | 后景深 | 光学后焦 | 转接环调节长度 | 延长环选择 | |||
| 产品选型方案 | |||||||||
|
镜头：620100，焦距60mm 0.0x～1.0x Φ60mm V-mount 线扫镜头 转接环：670204，转接环 V38 to M72，包含可调结构，需要调节延伸 mm 延长环： |
|||||||||
注意：
1. 放大倍率计算公式：放大倍率 = 芯片长度 / 视野大小（放大倍率填写正值，620100的范围是 0.0x～1.0x；620101的范围是 0.0x～0.33x）

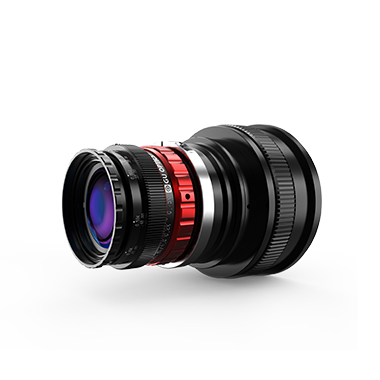

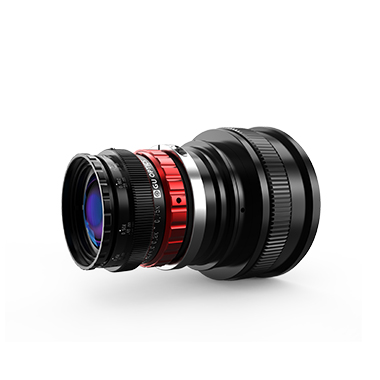

2. 此系列线扫镜头需要镜头，转接环，延长环配合使用，请参考产品组合示意图：
3. 620100工作距离250mm以上，对焦距离误差＜1%，景深误差＜1%； 620101工作距离1000mm以下，对焦距离误差＜1%，景深误差＜1%。
4. 620100镜头前端到镜片的距离为10.65mm；620101镜头前端到镜片的距离为3.93mm。
5. 转接环调节长度：转接环670204为可调节结构，匹配对应的放大倍率时，除了需要延长环，还需要调节转接环长度。
6. 此选型方案适用于M72接口相机，其他接口请咨询。
产品特点
1. 最大靶面尺寸达60mm，匹配8K7μ线扫相机，兼容8K5μ线扫相机；

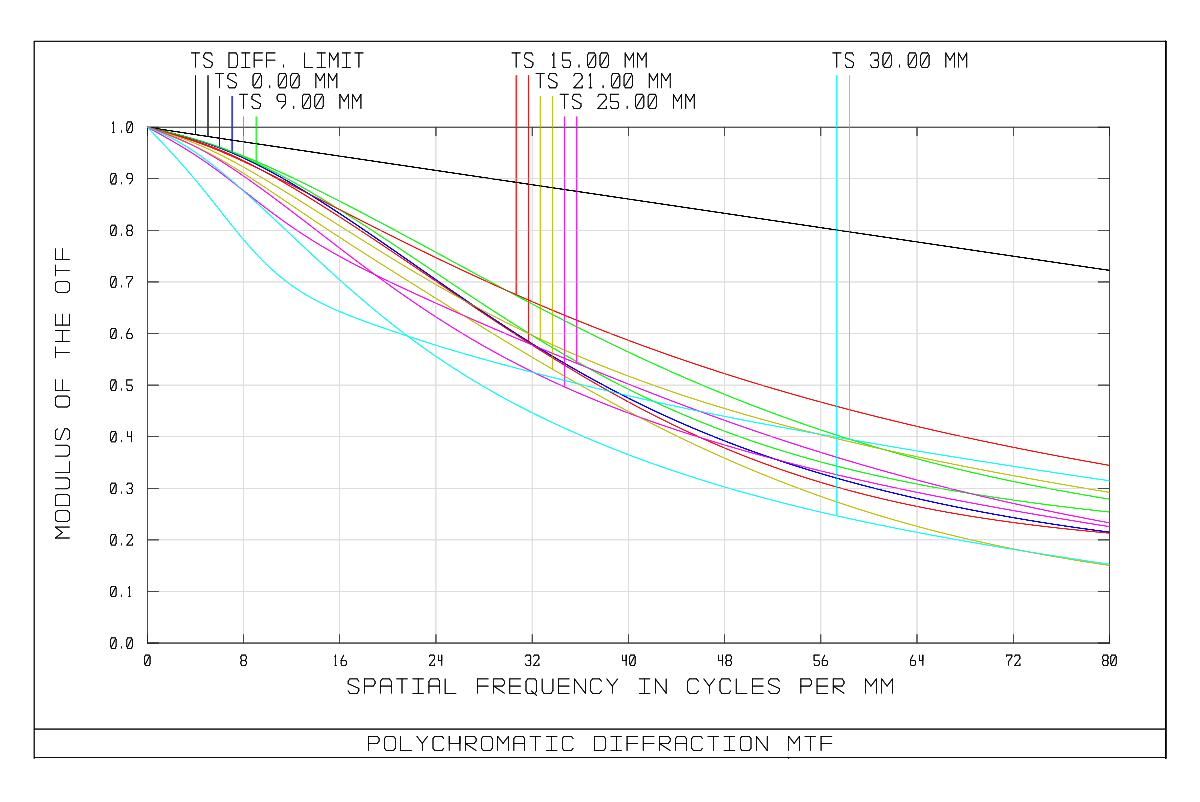

2. 高分辨率光学设计，低畸变；
3. 色差校正设计，适用于色彩还原性要求较高的场景；
4. 适用于PCB 、LCD 、半导体检测
