2/3" 360°内侧环视镜头
同时拍摄内孔底部与内侧面，适用于腔体内壁与底部检测
价格 ￥4,980.00
产品型号
611001
该产品为公益产品，下单将捐助1‰的金额用于援助偏远地区中小学教育
货期 请咨询
快递/邮费 顺丰速运（满500包邮）
产品文件资料 点击即可下载
关于价格
关于价格，网站显示的产品价格均为含税价，含税13%。为回馈会员用户，部分产品参与会员折扣，具体折扣详情见会员信息。
关于产品
关于产品，产品入库前都经过至少2次的检测（镀膜产品经过4次检测），质量有保证，请放心使用。
有关货期
有关货期，现货产品，当天下午四点前下单，均在当天或者第二天发出。没有现货的产品，请咨询 ，我们在尽快备货中，感谢等待。
关于物流
关于物流，产品均是顺丰速运物流，产品第二、或者第三天就能到您手上了。
关于发票
关于发票，产品均提供发票，税点是13个点，下单时填写相关发票信息即可。
关于收货
关于收货，产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。
关于退换货
关于退换货：光学产品属于特殊用品；已使用的产品会影响第二次销售，若非产品本身质量问题，一般不予退换；若产品未拆包装且在规定时间内，可联系客服申请退换。
关于定制&批量
关于定制，如果标准品中没有您需要的产品，可联系我们，或者通过邮件等方式说明您的定制需求。关于批量，如您需要批量购买，与我们联系，我们会给您一个优惠的价格。
- 最大传感器尺寸 2/3
- 接口 C
- F/# 8.3
- 工作距离 4mm~71mm
- 像圈 Φ6.6mm
- 工作波长 450-650nm
- 最小视野 10×6mm
- 最大视野 120×120mm
- 重量 171.8g
| No. | 项目 | 规格 | ||||||||||||||||||
| 1 | 最大传感器尺寸 | 2/3" | ||||||||||||||||||
| 2 | 接口 | C-Mount | ||||||||||||||||||
| 3 | F/# | 8.3 | ||||||||||||||||||
| 4 | 工作距离 | 4mm~71mm | ||||||||||||||||||
| 5 | 像圈 | Φ6.6mm | ||||||||||||||||||
| 6 | 工作波长 | 450-650nm | ||||||||||||||||||
| 7 | 入瞳距离 | / | ||||||||||||||||||
| 8 | 出瞳距离 | / | ||||||||||||||||||
| 9 | 物方焦点位置 | / | ||||||||||||||||||
| 10 | CTF@50lp/mm | / | ||||||||||||||||||
| 11 | 视场 | 直径(mm) | 高度(mm) | 工作距离(mm) | r (%) | |||||||||||||||
| 10 | 6 | 4 | 22.4 | |||||||||||||||||
| 15 | 8.5 | 7 | 22,8 | |||||||||||||||||
| 20 | 13 | 10 | 26.8 | |||||||||||||||||
| 25 | 18 | 13.5 | 25.5 | |||||||||||||||||
| 30 | 22 | 16 | 26.2 | |||||||||||||||||
| 40 | 31 | 22.5 | 27 | |||||||||||||||||
| 50 | 40 | 28.5 | 27.7 | |||||||||||||||||
| 60 | 50 | 34.5 | 28.2 | |||||||||||||||||
| 70 | 60 | 40.5 | 28.8 | |||||||||||||||||
| 80 | 75 | 46.5 | 30 | |||||||||||||||||
| 100 | 97 | 59.5 | 30.5 | |||||||||||||||||
| 120 | 120 | 71 | 31 | |||||||||||||||||
| 12 | 倍率 | 工作距离(mm) | 放大倍率 | |||||||||||||||||
| 82 | / | |||||||||||||||||||
| 73 | / | |||||||||||||||||||
| 66 | / | |||||||||||||||||||
| 56 | / | |||||||||||||||||||
| 48 | / | |||||||||||||||||||
| 37 | / | |||||||||||||||||||
| 32 | / | |||||||||||||||||||
| 23 | / | |||||||||||||||||||
| 13 | 操作方式 | 对焦 | 手动 | |||||||||||||||||
| 光圈 | 手动 | |||||||||||||||||||

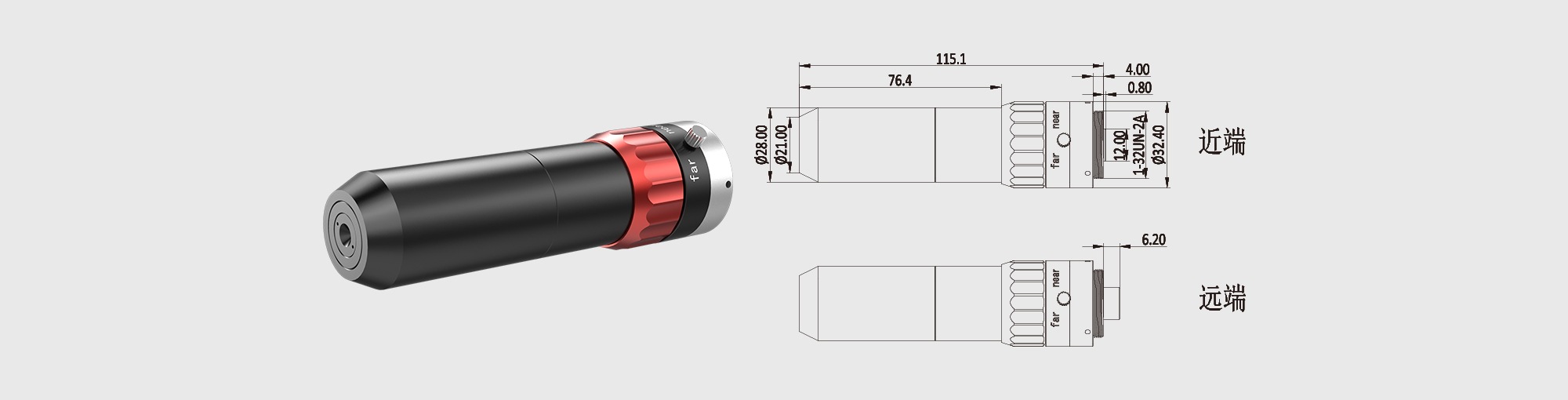

| 14 | 镜头尺寸（宽×长） | 32.4×115.1mm | ||||||||||||||||||
| 15 | 重量 | 171.8g | ||||||||||||||||||
联合光科旗下品牌高光（GAOPTICS）的360°内侧环视镜头是一种可以同时拍摄内孔底部与内侧面的镜头。此类型镜头被广泛应用于内孔检测，如孔洞、瓶子内壁、瓶盖内螺纹，螺母内螺纹等。
特点
适用于腔体内壁与底部检测;
特殊的光学设计，可从外部实现内孔检测;
视野范围覆盖Φ10mm x 6mm - Φ120mm x 120mm
特点
适用于腔体内壁与底部检测;
特殊的光学设计，可从外部实现内孔检测;
视野范围覆盖Φ10mm x 6mm - Φ120mm x 120mm
