0.75X 工作距离110mm 1.1" 非同轴 远心镜头
0.75X 工作距离110mm 1.1" 非同轴 远心镜头
分享
微信咨询
微信扫码咨询

0.75X 工作距离110mm 1.1" 非同轴 远心镜头

1.1" 设计，最大成像尺寸为18.5mm，150lp/mm设计，确保高分辨率表现

价格

产品型号 610052 该产品为公益产品，下单将捐助1‰的金额用于援助偏远地区中小学教育

货期 现货

快递/邮费 顺丰速运（满500包邮）

数量
加入购物车 在线咨询
产品文件资料 点击即可下载
3D预览 CAD PDF Auto CAD DXF eDrawing Step 规格书 规格书下载操作步骤
关于价格
关于价格，网站显示的产品价格均为含税价，含税13%。为回馈会员用户，部分产品参与会员折扣，具体折扣详情见会员信息。
关于产品
关于产品，产品入库前都经过至少2次的检测（镀膜产品经过4次检测），质量有保证，请放心使用。
有关货期
有关货期，现货产品，当天下午四点前下单，均在当天或者第二天发出。没有现货的产品，请咨询 ，我们在尽快备货中，感谢等待。
关于物流
关于物流，产品均是顺丰速运物流，产品第二、或者第三天就能到您手上了。
关于发票
关于发票，产品均提供发票，税点是13个点，下单时填写相关发票信息即可。
关于收货
关于收货，产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。
关于退换货
关于退换货：光学产品属于特殊用品；已使用的产品会影响第二次销售，若非产品本身质量问题，一般不予退换；若产品未拆包装且在规定时间内，可联系客服申请退换。
关于定制&批量
关于定制，如果标准品中没有您需要的产品，可联系我们，或者通过邮件等方式说明您的定制需求。关于批量，如您需要批量购买，与我们联系，我们会给您一个优惠的价格。
技术参数 详细规格 数据曲线 相关产品 详情描述
最大靶面 18.5mm
视野 24.8mm
放大倍率 0.75X
工作距离 110mm
最大传感器尺寸 1.1
F/# 5.6
畸变 0.03%
远心度 0.05°
景深 0.8-3.12mm
MTF ＞30%@150lp/mm
照明接口 无
镜头接口 C-Mount
长度 184.08mm
直径 45.5mm
重量 700g
No. 项目 规格
1 光学结构 双远心
2 倍率 0.75X
3 工作距离 110mm
4 物方景深 0.8mm-3.12mm
5 远心度 0.05°
6 畸变 0.03%
7 F/# F5.6-F22
8 分辨率/MTF @F7 5μm-19.68μm
9 最大物方视场 Ф24.8mm
10 最大像方视场 Ф18.6mm
11 物像距 303.326mm
12 最大传感器尺寸 Ф18.5mm
13 测量范围（水平×垂直） 1.1" 19.2×14.4mm
2/3" 11.76×8.82mm
14 滤镜尺寸 M43×0.75mm
15 相机接口 C-Mount
16 照明接口 无

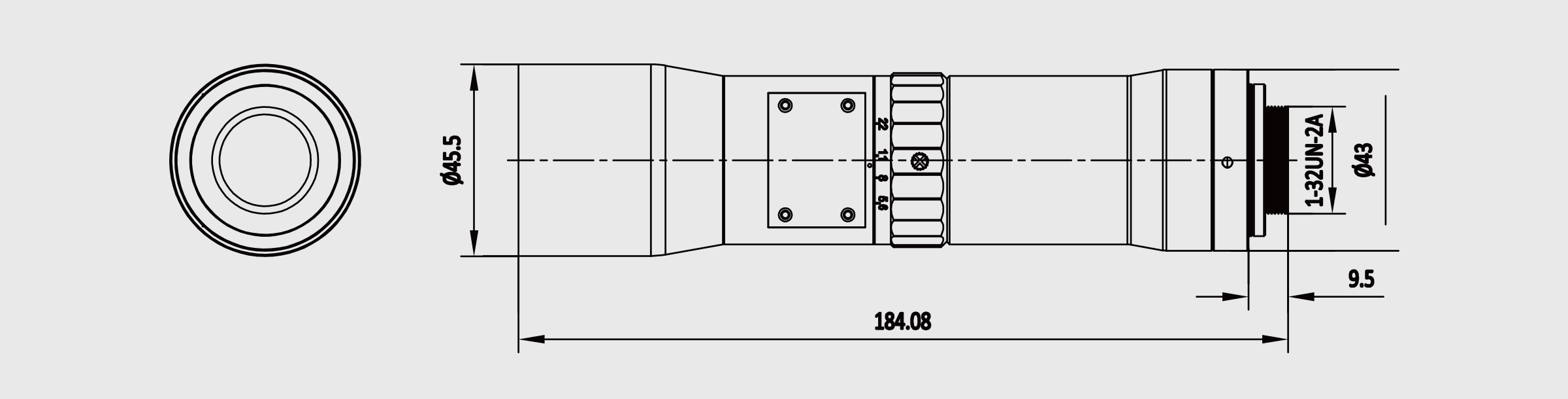

17 镜头尺寸（宽×长度） Ф45.5×184.08mm
18 镜头前端面到第一面镜片距离 2.8mm
0.5X 工作距离 110mm 2/3" 物方远心镜头

0.5X 工作距离 110mm 2/3" 物方远心镜头
0.345X 工作距离 220mm 1.1" 物方远心镜头

0.345X 工作距离 220mm 1.1" 物方远心镜头
0.4X 工作距离 110mm 1.1" 非同轴 远心镜头

0.4X 工作距离 110mm 1.1" 非同轴 远心镜头
0.75X 工作距离110mm 1.1" 同轴 远心镜头

0.75X 工作距离110mm 1.1" 同轴 远心镜头
随着精密检测的需求越来越多，用户对远心镜头的性能也有了更高的要求。 GA 1.1" 双远心镜头，最大成像尺寸为18.5mm，像方分辨率达150lp/mm，覆盖多个倍率，为高精度测量提供更多选择。

产品特点
1.  1.1" 设计，最大成像尺寸为18.5mm；
2. 150lp/mm设计，确保高分辨率表现；
3. 光圈可调，满足更多应用场景
610052 eDrawing预览
