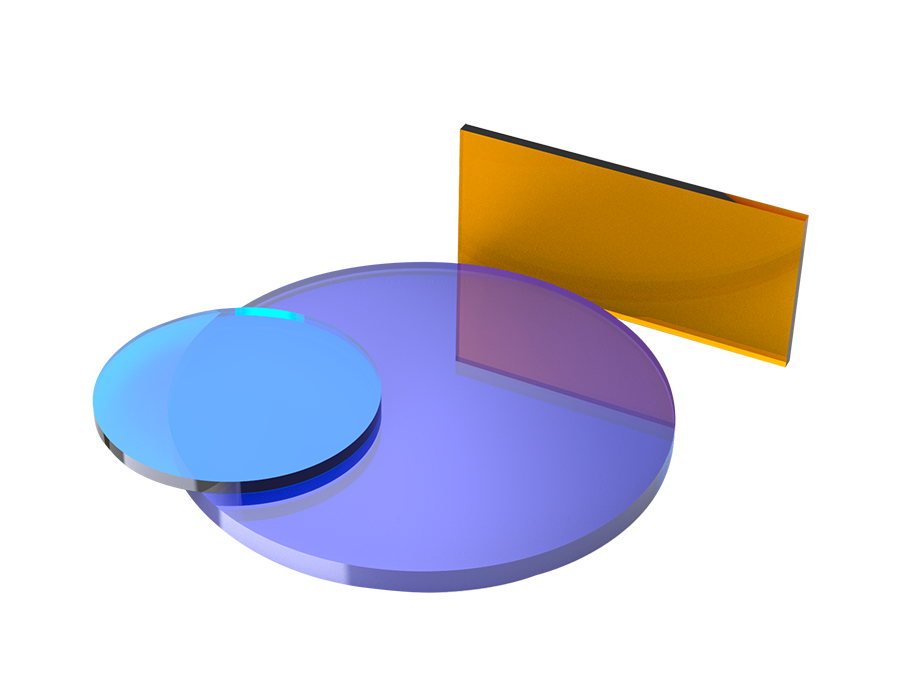

紫外分光楔片
紫外分光楔片（UV Wedge Plate Beamsplitter）一面镀分光膜，另一面镀增透膜，它能把入射光分成反射光和透射光两部分。
分光平片重量较轻、价格适中，制作相对容易。紫外熔融石英玻璃材质比K9光学玻璃有更宽的光谱范围（185nm-2.1μm），在紫外波段具有优异的透过性，其具有更低的折射率、更好的均匀性，热膨胀系数更小，同时还有更高的耐化学性和很低的荧光性等，可用来制作各种光学元件。根据不同的波长和极化方向，可以按照不同的光强比例分光，应用于光学仪器、生化及医疗仪器等光电传感设备中。
联合光科提供前表面镀分光膜，后表面镀VIS、NIR、SWIR增透膜的多种型号的分光平片。楔形分光片的楔角以及背面的增透膜可将后表面反射的鬼像干扰减小。高精度基片确保反射及透射光波前精度。联合光科提供多种分束比的楔形分光片，增透膜包括UV、VIS、 NIR。
注：该系列只适用于非偏振光分光，具有一定偏振状态(部分偏振光、线偏振光、圆偏振光、椭圆偏振光)的光束会影响分光比。
分光平片重量较轻、价格适中，制作相对容易。紫外熔融石英玻璃材质比K9光学玻璃有更宽的光谱范围（185nm-2.1μm），在紫外波段具有优异的透过性，其具有更低的折射率、更好的均匀性，热膨胀系数更小，同时还有更高的耐化学性和很低的荧光性等，可用来制作各种光学元件。根据不同的波长和极化方向，可以按照不同的光强比例分光，应用于光学仪器、生化及医疗仪器等光电传感设备中。
联合光科提供前表面镀分光膜，后表面镀VIS、NIR、SWIR增透膜的多种型号的分光平片。楔形分光片的楔角以及背面的增透膜可将后表面反射的鬼像干扰减小。高精度基片确保反射及透射光波前精度。联合光科提供多种分束比的楔形分光片，增透膜包括UV、VIS、 NIR。
注：该系列只适用于非偏振光分光，具有一定偏振状态(部分偏振光、线偏振光、圆偏振光、椭圆偏振光)的光束会影响分光比。
- 材料 紫外熔融石英
- 表面面型 λ/10@633nm
- 平行差 30弧分±10弧分
- 表面光洁度 40/20-60/40
- 有效孔径 90%
- 尺寸误差 +0.00/-0.25mm
- 厚边厚度误差 ±0.25mm
- 倒边 0.2-0.5mmX45°
- 入射角 按45°入射设计
- S1面分光膜 分光比(R/T)±10%标称带宽内的平均值
- S2面增透膜 Ravg＜1%标称带宽内的平均值
分光膜S1
- Ravg=(30±10)%@250~400nm，Tavg=(70±10)%@250~400nm
- Ravg=(50±10)%@250~400nm，Tavg=(50±10)%@250~400nm
- Ravg=(70±10)%@250~400nm，Tavg=(30±10)%@250~400nm
- Ravg=(30±10)%@400-700nm，Tavg=(70±10)%@400-700nm
- Ravg=(50±10)%@400-700nm，Tavg=(50±10)%@400-700nm
- Ravg=(70±10)%@400-700nm，Tavg=(30±10)%@400-700nm
- Ravg=(30±10)%@700-1100nm，Tavg=(70±10)%@700-1100nm
- Ravg=(50±10)%@700-1100nm，Tavg=(50±10)%@700-1100nm
- Ravg=(70±10)%@700-1100nm，Tavg=(30±10)%@700-1100nm
