电子自准直仪
电子自准直仪
全欧光学TriAngle○R电子自准直仪基于高分辨率CMOS传感器或PSD传感器,采用非接触式测量,用于测量反射面的角位移,也可测量光学或光学机械部件角度的对准,有测量范围光,并由多种精度可选,来满足不同测量情况的需要。基于模块化设计,根据不同的测量范围,TriAngle○R电子自准直仪可搭配多种物镜,传感器,光源及相应的光罩。产品测量波段覆盖从紫外(UV),可见光(VIS)和红外(IR),可满足不同光谱下的测量,并可在真空环境下工作。TriAngle○R电子自准直仪可测量较小角度的变化,可进行光学系统和机械结构进行调校,平行光光轴倾斜角测量,多个面相对倾斜角测量,光学窗口楔角测量,棱镜角度误差测量,旋转台轴摆测量,直线度,平行度和平面度测量,并可进行高频振动分析。该产品可给出被测物体的绝对值和相对值,测量精度控制在±0.25秒,并可实现自动调焦,自动对焦和自动测量功能。

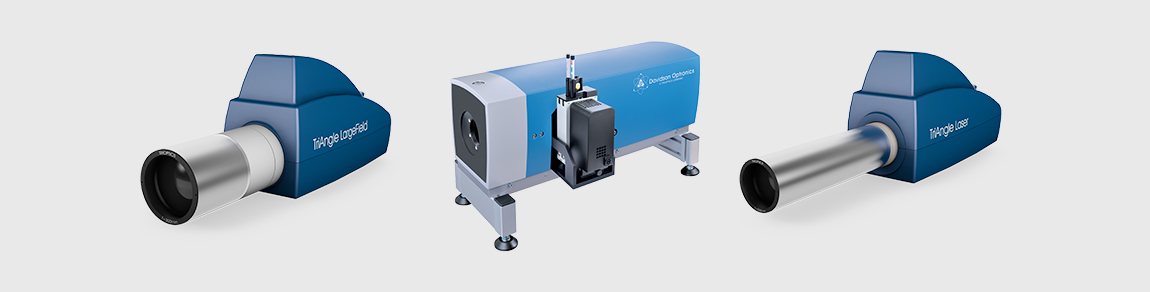

TriAngle®电子自准直仪

德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器,结合不同焦距的准直物镜,使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求;同时,TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪,满足不同光谱下的测量。此外,经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。


产品应用:

  • 小角度摆动量测量
  • 光学系统调校
  • 机械结构调校
  • 平行光的光轴倾斜角测量
  • 多个面的相对倾斜角测量
  • 光学窗口楔角测量
  • 直角棱镜45°角误差测量
  • 直角棱镜90°角误差测量
  • 转台轴摆测量
  • 直线度、垂直度及平面度测量
  • 高频振动分析(TriAngle® HiSpeed系列适用)

产品特点:

  • 具备相对测量及绝对测量两种工作方式;
  • 使用面阵传感器捕捉并给出像的实际位置;
  • 单台自准直仪可同时识别及测量多个反射像(≤12个);
  • 单台电脑支持多台自准直仪的同时测量(≤12台);
  • 能够实现长时间不间断测量(不短于90天);
  • 具备外部触发测量功能,可满足“同步性”测量要求;
  • 实时的图像信号及数值显示;
  • 强大的操作软件,直接读数无需二次计算,使操作更简便;
  • 软件中带有多种操作界面,适用不同应用场合,更具人性化;
  • 测量结果可以直接导出到外部文件(.CSV格式),便于储存及读取。


TriAngle®测量导轨直线度示例


TriAngle HiSpeed​​​​​​
喜欢
产品编号
产品名称
货期
价格
购买
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询

TriAngle® UltraSpec系列高精度电子自准直仪

德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器,结合不同焦距的准直物镜,使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求;同时,TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪,满足不同光谱下的测量。此外,经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
喜欢
产品编号
产品名称
货期
价格
购买
请咨询
请咨询
请咨询
请咨询

TriAngle® Focus系列调焦电子自准直仪

德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器,结合不同焦距的准直物镜,使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求;同时,TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪,满足不同光谱下的测量。此外,经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
喜欢
产品编号
产品名称
货期
价格
购买
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询

TriAngle®HiSpeed系列高速电子自准直仪

德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器,结合不同焦距的准直物镜,使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求;同时,TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪,满足不同光谱下的测量。此外,经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
喜欢
产品编号
产品名称
货期
价格
购买
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询

TriAngle® LASER系列激光电子自准直仪

德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器,结合不同焦距的准直物镜,使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求;同时,TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪,满足不同光谱下的测量。此外,经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
喜欢
产品编号
产品名称
货期
价格
购买
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询

TriAngle® NIR系列近红外电子自准直仪

德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器,结合不同焦距的准直物镜,使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求;同时,TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪,满足不同光谱下的测量。此外,经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
喜欢
产品编号
产品名称
货期
价格
购买
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询

TriAngle® UV系列紫外电子自准直仪

德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器,结合不同焦距的准直物镜,使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求;同时,TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪,满足不同光谱下的测量。此外,经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
喜欢
产品编号
产品名称
货期
价格
购买
请咨询
请咨询

TriAngle® LF大视场电子自准直仪

德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器,结合不同焦距的准直物镜,使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求;同时,TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪,满足不同光谱下的测量。此外,经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
喜欢
产品编号
产品名称
货期
价格
购买
请咨询
请咨询
请咨询
请咨询
请咨询
请咨询

TriAngle® VLF超大视场电子自准直仪

德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器,结合不同焦距的准直物镜,使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求;同时,TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪,满足不同光谱下的测量。此外,经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
喜欢
产品编号
产品名称
货期
价格
购买
请咨询
请咨询

D-275-AAT-WW全自动内调焦电子自准直仪

D-275-AAT-WW全自动内调焦装调望远镜由德国TRIOPTICS GmbH旗下美国Davidson Optronics公司开发,可聚焦至400mm至无穷远范围内的任意位置,在此范围内提供一条稳定度优于4秒的光学准轴,以用于光学系统的测量、调校或装配。同时,此款产品在调焦至无穷远时可作为标准的电子自准直仪使用,其精度为±0.4″。产品配备有功能强大的TriAngle®软件,可自动调焦、自动对焦及自动测量。
喜欢
产品编号
产品名称
货期
价格
购买
请咨询
请咨询

Mirror Collimator大口径平行光管

Mirror Collimator系列产品是由德国TRIOPTICS GmbH旗下子公司设计、生产的高精度、大口径平行光管,基于离轴抛物面反射镜的设计可覆盖从紫外到长波红外的全波段使用;作为靶标发生器适用于检测及装调各波段下的光学系统,类似的应用包括作为星模拟器使用等;此外,此产品在可见光波段还可扩展为电子自准直仪。
喜欢
产品编号
产品名称
货期
价格
购买

TriAngle®电子自准直仪

产品编号 产品型号 焦距(mm) 通光孔径(mm) 视场角(秒) 分辨率(秒) 重复率(秒) 精度(秒)
750057 TA 100-38 100 26 6600 x 4900 0.1 ±0.25 ±2.5
750058 TA 150-38 150 30 4400 x 3250 0.07 ±0.18 ±1.7
750059 TA 200-38 200 30 3300 x 2450 0.05 ±0.12 ±1.3
750060 TA 300-38 300 30 2200 x 1600 0.03 ±0.08 ±0.75
750061 TA 300-57 300 50 2200 x 1600 0.03 ±0.08 ±0.75
750062 TA 500-57 500 50 1300 x 950 0.02 ±0.05 ±0.4
750063 TA 1000-115 1000 100 650 x 480 0.01 ±0.03 ±0.2
750064 TA 1000-140 1000 125 650 x 480 0.01 ±0.03 ±0.2



光源 530nm LED
测量频率 30Hz


TriAngle® UltraSpec系列高精度电子自准直仪

产品编号 产品型号 焦距(mm) 通光孔径(mm) 视场角(秒) 分辨率(秒) 重复性(秒) 精度(秒)
750065 TA US 300-57 300 45 3000x2200 0.005 ±0.03

任意±10″视场内±0.05″

任意±20″视场内±0.10″

全视场内±0.25″

750066 TA US 500-57 500 45 1500x1000 0.005 ±0.02

任意±10″视场内±0.05″

任意±20″视场内±0.10″

全视场内±0.25″


光源 535nm LED
测量频率 10Hz



特殊的CCD和图像采集卡可实现高精度高频率测量

产品编号 产品型号 焦距(mm) 通光孔径(mm) 视场角(秒) 分辨率(秒) 重复性(秒) 精度(秒)
750065

TA US 300-57

(290Hz)

300 45 1440x1080 0.008 ±0.03

任意±10″视场内±0.05″

任意±20″视场内±0.10″

全视场内±0.25″


光源 535nm LED
测量频率 290Hz


TriAngle® Focus系列调焦电子自准直仪

产品编号 产品型号

焦距(mm)

通光孔径(mm)

调焦范围(mm)

聚焦范围(m)

视场角(秒)

分辨率(秒)

重复性(秒)

精度(秒)

750067 TA F 100-38±10 100 26 ±10 ±1.00m - ∞ 6600 x 4900 0.1 ±0.25 ±2.5
750068 TA F 150-38±10 150 30 ±10 ±2.25m - ∞ 4400 x 3250 0.07 ±0.18 ±1.7
750069 TA F 200-38±10 200 30 ±10 ±4.00m - ∞ 3300 x 2450 0.05 ±0.12 ±1.3
750070 TA F 300-57±25 300 50 ±25 ±3.60m - ∞ 2200 x 1600 0.03 ±0.08 ±0.75
750071 TA F 500-57±25 500 50 ±25 ±5.00m - ∞ 1300 x 950 0.02 ±0.05 ±0.75
750072 TA F 1000-115±50 1000 100 ±50 ±20.0m - ∞ 650 x 480 0.01 ±0.03 ±0.2
750073 TA F 1000-140±50 1000 125 ±50 ±20.0m - ∞ 660 x 490 0.01 ±0.03 ±0.2



光源 530nm LED
测量频率 30Hz


TriAngle®HiSpeed系列高速电子自准直仪

产品编号 产品型号

焦距(mm)

通光孔径(mm)

视场角(秒)

分辨率(秒)

精度(秒)

750074 TA HS 100-38 100 26 4000 x 4000 0.1 ±32
750075 TA HS 150-38 150 30 2650 x 2650 0.6 ±17
750076 TA HS 200-38 200 30 2000 x 2000 0.5 ±13
750077 TA HS 300-38 300 30 1300 x 1300 0.3 ±8.5
750078 TA HS 300-57 300 50 1300 x 1300 0.3 ±8.5
750079 TA HS 500-57 500 50 800 x 800 0.2 ±5.2
750080 TA HS 1000-115 1000 100 400 x 400 0.1 ±2.6
750081 TA HS 1000-140 1000 125 400 x 400 0.1 ±2.6

光源 636nm 激光二极管
测量频率 >10Hz


TriAngle® LASER系列激光电子自准直仪

产品编号 产品型号 焦距(mm) 通光孔径(mm) 视场角(秒) 分辨率(秒) 重复率(秒) 精度(秒)
750082 TA L 100-38 100 26 6600 x 4900 0.75 ±1.5 ±2.5
750083 TA L 150-38 150 30 4400 x 3250 0.5 ±1 ±1.7
750084 TA L 200-38 200 30 3300 x 2450 0.35 ±0.7 ±1.2
750085 TA L 300-38 300 30 2200 x 1600 0.25 ±0.5 ±0.8
750086 TA L 300-57 300 50 2200 x 1600 0.25 ±0.3 ±0.8
750087 TA L 500-57 500 50 1300 x 950 0.15 ±0.3 ±0.6
750088 TA L 1000-115 1000 100 650 x 480 0.08 ±0.15 ±0.25
750089 TA L 1000-140 1000 125 660 x 490 0.08 ±0.15 ±0.25

光源 636nm 激光二极管
测量频率 30Hz


TriAngle® NIR系列近红外电子自准直仪

产品编号 产品型号 焦距(mm) 通光孔径(mm) 视场角(秒) 分辨率(秒) 重复率(秒) 精度(秒)
750160 TA NIR 100-38 100 26 6600 x 4900 0.1 ±0.25 ±2.5
750161 TA NIR 150-38 150 30 4400 x 3250 0.07 ±0.18 ±1.7
750162 TA NIR 200-38 200 30 3300 x 2450 0.05 ±0.12 ±1.3
750163 TA NIR 300-38 300 30 2200 x 1600 0.03 ±0.08 ±0.75
750164 TA NIR 300-57 300 50 2200 x 1600 0.03 ±0.08 ±0.75
750165 TA NIR 500-57 500 50 1300 x 950 0.02 ±0.05 ±0.4
750166 TA NIR 1000-115 1000 100 650 x 480 0.01 ±0.03 ±0.22
750167 TA NIR 1000-140 1000 125 650 x 480 0.01 ±0.03 ±0.22

光源 NIR LED光源  740nm/780nm/850nm/910nm/940nm/950nm/1064nm可选
测量频率 30Hz


TriAngle® UV系列紫外电子自准直仪

产品编号 产品型号 焦距(mm) 通光孔径(mm) 视场角(秒) 分辨率(秒) 重复率(秒) 精度(秒)
750090 TA UV 300-57 300 50 2200 x 1600 0.01 ±0.1 ±0.75

光源 355±10nm UV LED光源
测量频率 10Hz


TriAngle® LF大视场电子自准直仪
产品编号 产品型号 焦距(mm) 通光孔径(mm) 视场角(秒) 分辨率(秒) 重复率(秒) 精度(秒)
750091 TA LF 100-38 100 26

4° × 4°

0.08″ ±0.25″ ±0.3″ @80%视场

光源 530nm  LED光源
测量频率 10Hz


TriAngle® VLF超大视场电子自准直仪
产品编号 产品型号 焦距(mm) 通光孔径(mm) 视场角(秒) 分辨率(XY轴)(秒) 分辨率(Z轴)(秒) 重复率(秒) 精度(秒)
750092 TA 3D 150-38 150 30 2200 x 3200 0.07 1.0 ±0.18 ±1.7
750093 TA 3D 200-38 200 30 1600 x 2400 0.05 1.0 ±0.12 ±1.3
750094 TA 3D 300-38 300 50 1100 x 1600 0.03 1.0 ±0.08 ±0.75

光源 530nm LED光源
测量频率 10Hz


D-275-AAT-WW全自动内调焦电子自准直仪
产品编号 750095
产品型号 D-275-AAT-WW
操作方式 电脑软件控制自动调焦、自动对焦、自动测量,TCP/IP远程控制
有效焦距 500mm
通光孔径 35mm
调焦范围 400mm至无穷远
测量精度 ±0.4″(调焦到无穷远时)
分辨率 0.05″
视场范围 660mm @ 30m
光管外径 57.1mm符合NAS-900 Spherical Mount标准
光轴稳定度 优于4″(7.6μm @ 400mm)
光源 绿光LED
电源 220V50 Hz
校验标准 可溯源至NIST


Mirror Collimator大口径平行光管
产品编号 产品型号 焦距(mm) 通光口径(mm) 尺寸W x H xL(mm) 重量(Kg)
750096

Mirror Collimator EFL300-D55

300 55 380x250x610 20
750097

Mirror Collimator EFL600-D100

600 100 400x400x910 30
750098

Mirror Collimator EFL1500-D150

1500 150 750x780x2080 175
750099

Mirror Collimator EFL2000-D200

2000 200 750x780x2580 188
750100

Mirror Collimator EFL3000-D300

3000 300 750x780x3580 200
750101

Mirror Collimator EFL4500-D450

4500 450 902x904x5200 500

其他规格需求可定制;尺寸重量若有变化以实物为准。
