V8K系列线扫镜头
V8K系列线扫镜头

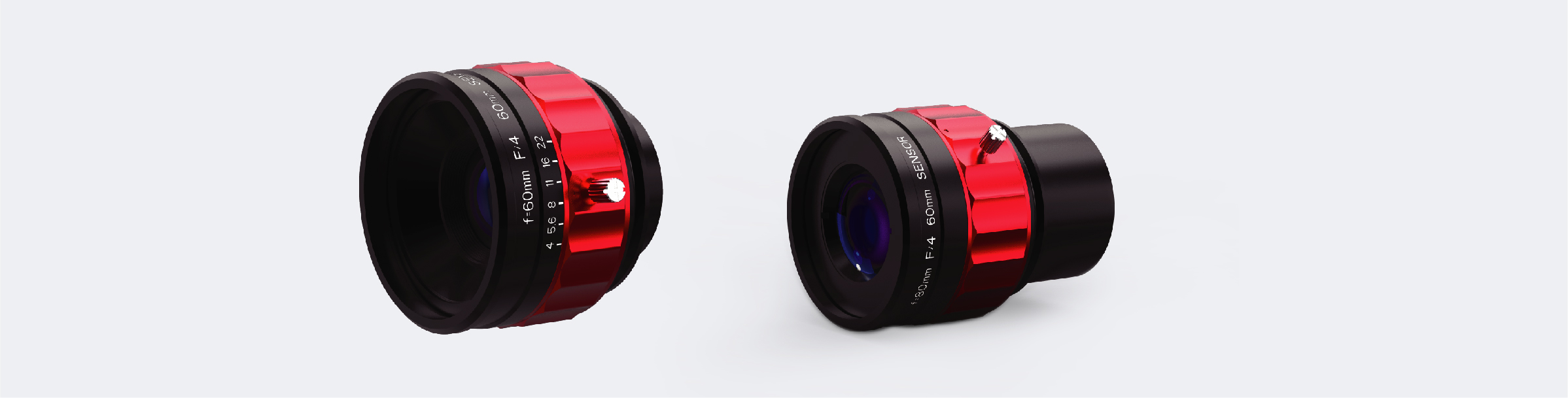

高光光学品牌(GAOPTICS)V8K系列线扫镜头,专为大靶面相机设计,较大靶面尺寸达 60mm,匹配8K7μ线扫相机,兼容8k5μ线扫相机;V接口设计,匹配多种放大倍率;适用于PCB 、LCD 、半导体检测等领域。

产品特点
1. 最大靶面尺寸达60mm,匹配8K7μ线扫相机,兼容8K5μ线扫相机;
2. 高分辨率光学设计,低畸变;
3. 色差校正设计,适用于色彩还原性要求较高的场景;
4. 适用于PCB 、LCD 、半导体检测

焦距

F/#

最大传感器尺寸

放大倍率

产品编号
规格参数
焦距
F/#
最大传感器尺寸
放大倍率
货期
对比
价格
购买
60mm
F4.0-F22
60mm
0.0x~1.0x
请咨询
¥4800.00
80mm
F4.0~22
60mm
0.0x~0.33x
请咨询
¥4800.00



1、最大传感器尺寸

线扫镜头在像平面的成像是圆形,但线扫相机传感器为长条形,只能采集到像圆直径处的像。镜头能支持的最大传感器长度,是像圆的直径,这个传感器尺寸就是该镜头的最大传感器尺寸。

如果使用更大尺寸的传感器,传感器两端会在镜头圆形像之外而采集不到数据。

可以使用更小尺寸的传感器,传感器只采集到圆形像直径中心较小区域,视场和视场角会变小。



2、焦距

焦距是指镜头的光学中心(光学后主点)到成像面焦点的距离,平行光通过镜头汇聚于一点,这个点就是所说的焦点,是镜头的重要性能指标。

焦距的大小决定着视场角的大小,焦距数值小,所观察的范围大;焦距数值大,视场角小,观察范围小。

接口:V-Mount,螺纹尺寸M72×0.75 。



3、光圈范围

光圈F值又称为光圈数,是镜头焦距与有效孔径(即光圈)之比。

光圈数 = 焦距 ÷ 有效孔径

F值衡量光学系统通光量的大小。

图2:光圈与景深



一般镜头会标注最小光圈数,即最大通光孔径。如F1.4,F1.8,F2.0等。

光圈的调节会有两个主要影响:成像亮度与景深。

光圈越大,进入系统的光线越多,图像亮度越高;光圈越小,进入系统的光线越少,图像越暗。

光圈越大,景深越小,虚化明显;光圈越小,景深越大。



图3:大光圈通光量大,景深小虚化明显





4、工作距离

指从镜头前部到被观测物体的距离。



5、视场角(对角x水平x垂直)

在光学系统中,以镜头为顶点,以被测物体通过镜头的较大成像范围的两边缘构成的夹角叫做视场角。视场角的大小决定了镜头的视野范围,视场角越大,视野就越大,光学倍率也就越小。

视场角与传感器尺寸有关,镜头的视场角应标明标准传感器尺寸。



以联合光科16mm 2/3" 5M 定焦镜头 为例:

传感器尺寸 视场角
(对角×水平×垂直)
对象大小
(在最近对焦距离处)
2/3" 38.0°×30.8°×23.4° 145.6×116.5×87.3mm
1/2" 28.1°×22.7°×17.1° 105.9×84.6×63.5mm
1/3" 21.3°×17.1°×12.9° 79.4×63.5×47.6mm
表1:16mm镜头传感器与视场大小



使用某一款相机,在相同工作距离下拍摄,不同焦距的镜头也会有不同的视场角。

图4:同款相机,相同工作距离,不同焦距的拍摄效果(注:图中所标为水平视场角)



视场角与焦距有关,如下图片:视场角与镜头焦距。

图5:镜头焦距与视场角





6、对象大小(在最近对焦距离处)



7、后焦距(in air)

    镜头最后一个镜片表面顶点到焦点的距离。线扫镜头依靠增减延长环改变后焦距完成对焦。



8、滤镜尺寸

    镜头前端滤光片的安装螺纹尺寸。



9、出瞳与入瞳

  入瞳距离:入瞳是限制入射光束的有效孔径,是孔径光阑被前方光学系统所成的像;入瞳距离是入瞳与镜头第一个镜片表面的距离。

  入瞳直径:孔径光阑对前方光学系统所成的像的大小。

  出瞳距离:出瞳是限制出射光束的有效孔径,是孔径光阑被后方光学系统所成的像;出瞳距离是出瞳与镜头最后一个镜片表面的距离。

  出瞳直径:孔径光阑对后方光学系统所成的像的大小。



  孔径光阑



图6:入瞳与孔径光阑

镜头中对入射光束有限制作用的,如透镜边缘,螺纹,镜筒壁等,都可以称为光阑。

如图,1,2镜片边缘,3光圈都可以限制入射光束,图中能通过1号镜片的光束只有一部分能进入2号镜片,通过2号镜片的光束只有一部分能进入3号光圈,所以3号光圈最终限制能进入镜头成像的光束大小。

最终限制镜头入射光束大小的光阑称为孔径光阑。

表示孔径光阑的大小并非实际尺寸,而是通过前方或后方所有光学元件成像的大小。图中,在A点观测时,3号光圈被1号和2号透镜放大成4号虚像,A点发出的光经1号2号透镜进入3号光圈,与光从A点直接进入4号等效。把光圈对两个透镜所成的4号像称为入瞳。

孔径光阑被前方光学系统所成的像,叫做入瞳,像的直径为入瞳直径。

孔径光阑被后方光学系统所成的像,叫做出瞳,像的直径为出瞳直径。



10、光学总长

镜头第一个镜片表面中心到像平面的距离。线扫镜头标注的是无穷远对焦时的光学总长。



11、放大倍率

物体通过镜头在焦平面上的成像大小与物体实际大小的比值。放大倍率随工作距离增大而减小。



12、第一、第二主点位置

主点是横向放大率为+1的一对共轭点,物方主点称为第一主点,像方主点称为第二主点。此镜头标注的第一主点位置是第一主点到镜头前端的距离。第二主点位置是第二主点到镜头前端的距离。
