| 远心镜头简介 | |
|
远心镜头，由Telecentric Lens翻译而来。“tele”是far，即中文的“远”;“centric”，翻译为“中心的”。“Telecentric Lens”直译即“远心镜头”。但按照字面，用户是比较难理解其准确含义。 从光学上定义，远心镜头是一种主轴主光线与光轴平行的成像镜头，其主要指标为远心度。 其光学定义比较抽象，我们可以从应用角度了解其特点。在应用端，即精密测量领域，远心镜头最突出的特点是可以在一定的物距范围内，图像放大倍率不发生变化，消除了其他光学镜头测量不准的状况。 |
|
| 远心镜头可分为物方远心镜头、像方远心镜头和双远心镜头。下面从原理上来介绍下这三种产品的特点和区别： | |
|
物方远心镜头 物方远心镜头，是将孔径光阑放置在光学系统的像方焦平面上，即入瞳位于物方无穷远处，所有进入镜头的物方发光点的主光线都和镜头的光轴平行，如图2所示。
该光路可以消除物方由于调焦不准确带来的读数误差，即在一定距离范围内，物距发生改变，但像高不变，即测得的物体尺寸不会发生变化。物方远心镜头用于工业精密测量，畸变极小，高性能的可以达到无畸变。 |
|
.png) |
|
| 图2 物方远心光学系统 | |
|
像方远心镜头 像方远心镜头，是通过在物方焦平面上放置孔径光阑，即出瞳位于像方无穷远处，所有经过镜头进入到CCD的成像点的主光线都和镜头的光轴平行，如图3所示。 该光路可以消除像方调焦不准引入的测量误差，即在一定范围内，虽然CCD的安装位置有改变，在CCD上成像大小不变。 |
|
.png) |
|
| 图3 像方远心光学系统 | |
|
双远心镜头 双远心镜头，综合了物方远心镜头与像方远心镜头二者的优点，避免了两种方法产生的测量误差，保证了测量数据的精确度，如图4所示。双远心镜头主要用于机器视觉检测领域。 |
|
.png) |
|
| 图4 双远心光学系统 | |
| 远心镜头的技术指标 | |
|
远心镜头由于其独特的设计原理，具有高分辨率、超大景深，超低畸变等光学特征。选择远心镜头时，通常需要关注放大倍率、景深、远心度、畸变、分辨率等技术指标。
|
|
| 放大倍率 | |
|

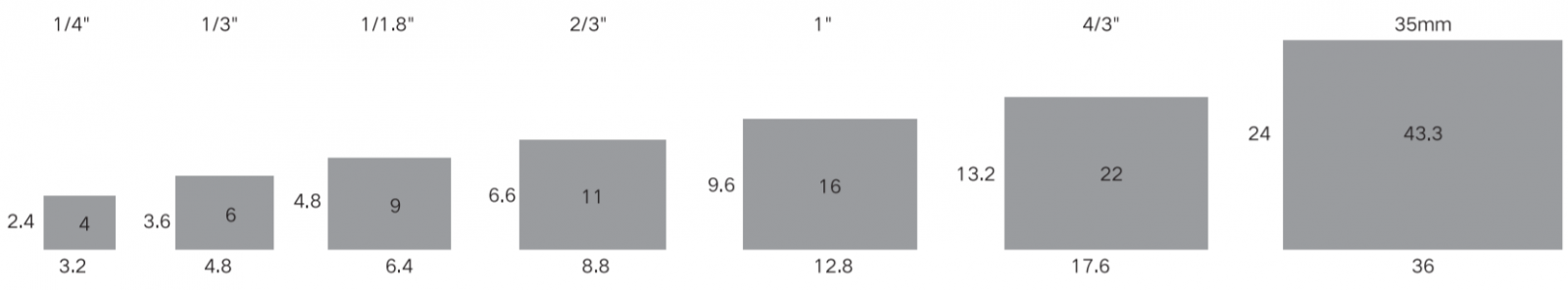

远心镜头的放大倍率，β=感光器直径/视野直径，感光器尺寸如图5所示，在选择远心镜头时，要求远心镜头兼容的传感器靶面大于或等于配套的相机靶面,否则会造成分辨率的浪费。
|
|
 |
|
| 图5 感光器尺寸比例大小 | |
| 远心度 | |
| 远心度描述了远心镜头主光线偏离于光轴的角度，角度越小远心度越好，成像的倍率误差就越小，测量也就越精确。 | |
| 景深 | |
| 景深指镜头能成清晰像的最近物点与最远物点之间的距离。由于远心镜头独特的设计原理，具有比普通工业镜头大得多的景深。 | |
| 畸变 | |
| 畸变是光学透镜固有的透视失真的总称，远心镜头具有很小的畸变，联合光科的远心镜头产品畸变都做到了0.06%以下。 | |
| 分辨率 | |
|
分辨率指远心镜头能分辨的两点的最小距离或1mm内可以分辨观察到黑白条纹的线对数。也可用传感器能分辨的最高空间频率表示，远心镜头的分辨率=1 / 2 x 像元尺寸。 如：传感器像元大小3um，远心镜头的分辨率则是166lp/mm，根据高分辨率的要求，镜头的MTF需要在166lp/mm大于0.3。 |
|
| 在选择远心镜头时，除了以上主要的技术指标外，远心镜头的接口类型、照明方式、F数等技术指标也需要满足要求。 | |
| 远心镜头选型 | |
|
由于远心镜头具有独特的技术优势，目前，在机械零件测量、塑料零件测量、玻璃制品与医药零件测量、电子元件测量等高精度检测方面均有应用。远心镜头与光源、相机一起构成一个图像采集系统，因此远心镜头的选择受到整个系统要求的制约，在进行选择时要综合判断： 1. 镜头的视场≥被测物大小；同时考虑镜头放大倍率和兼容传感器尺寸； 2. 镜头的景深大小≥被测物表面起伏高度； 3. 镜头的分辨率、畸变、远心度匹配检测系统的检测精度； 4. 镜头的工作距离、外形尺寸匹配安装的尺寸空间； 5. 镜头的接口匹配相机接口； 6. 还需要考虑系统的打光照明方式，有非同轴和同轴两种远心镜头可供选择，同时要考虑到镜头F数和照明接口尺寸。 |
|

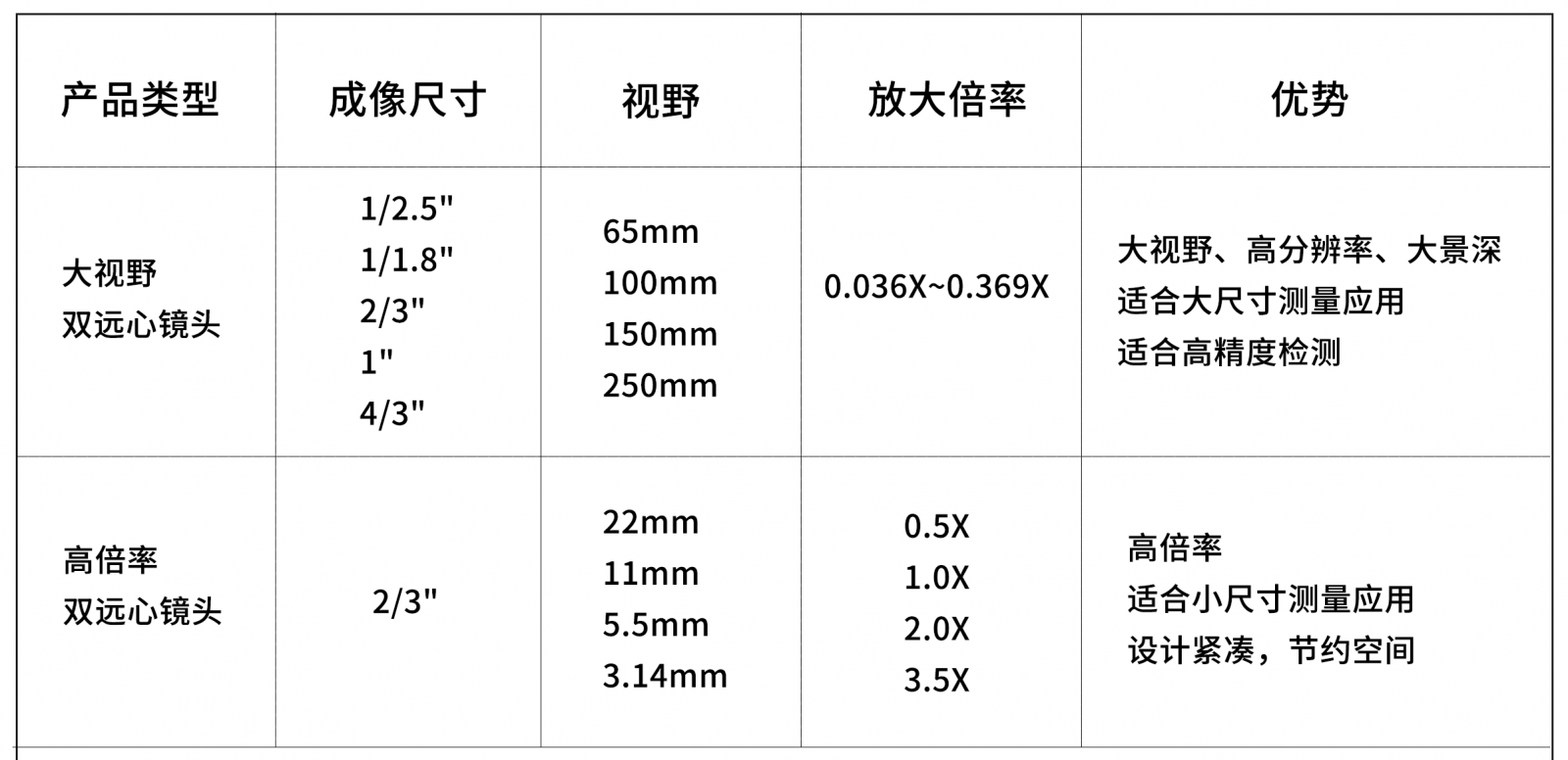

| 联合光科可提供标准C接口的GA大视野双远心镜头和紧凑型高倍率双远心镜头，两个系列远心镜头均有同轴照明和非同轴照明两种版本，产品特点如下，更多产品详细技术指标请点击远心镜头。 | |
