TEC-131-60x30-3.3 产品规格书
TEC-131-60x30-3.3 产品规格书
产品信息
常规热电制冷器件 Imax=9A dTmax=76℃

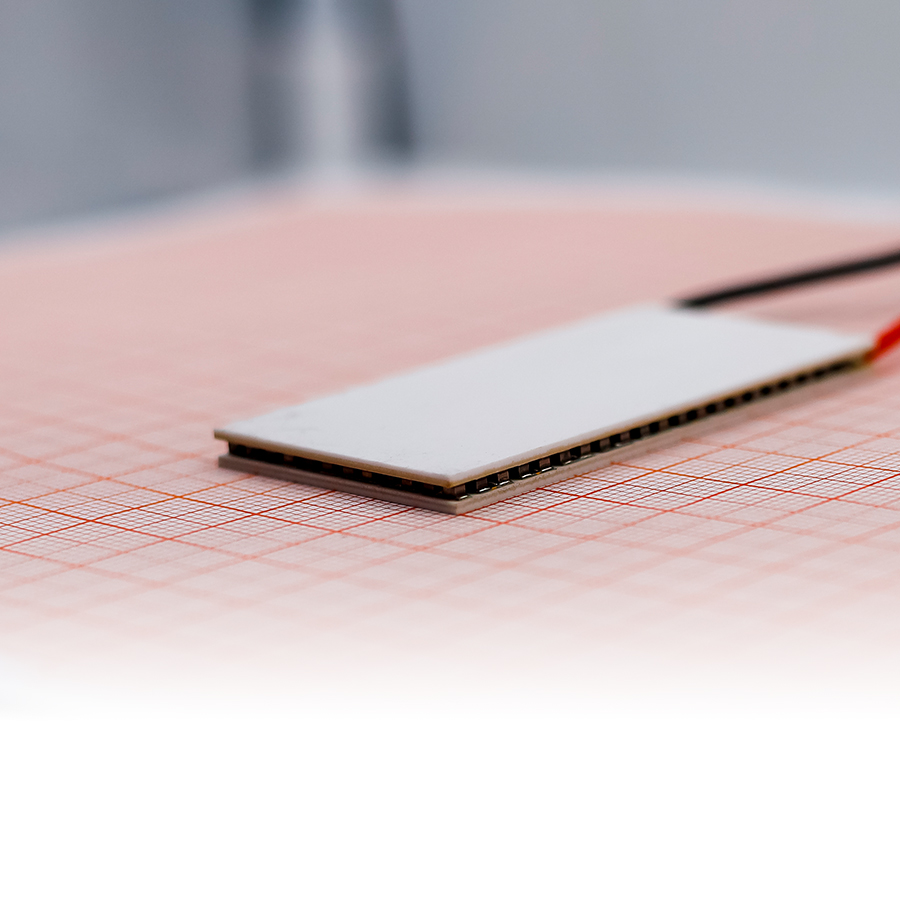

产品编号:TEC-131-60x30-3.3
常规热电制冷器件
热电制冷器件可以基于帕尔贴效应实现主动制冷,在军工、通讯、家电、医疗以及美容等领域有广泛应用,例如应用于激光器、探测器、光模块等功能器件的精准控温。(产品外形尺寸、器件内阻以及制冷量可以依据需求精细化定制)
应用领域
应用领域
- 通信模块精准控温
- 红外探测探冷控温
- 智能家电(冰箱/酒柜)
- 医疗(PCR等)
规格参数
性能参数 | 参考数值 | ||||
热面温度(℃) | 50.0 | ||||
最大温差(℃) | 76.0 | ||||
最大制冷量(W) | 86.7 | ||||
最大电流(A) | 9.0 | ||||
最大电压(V) | 16.2 | ||||
交流电阻(Ω) | 1.8 |
器件尺寸(mm) | ||||
上陶瓷板(mm) | 下陶瓷板(mm) | 高度(mm) | ||
L | W | L | W | H |
60 | 30 | 60 | 30 | 3.3 |
- 器件性能
- 操作说明
常见两种安装方式:
①焊接:在金属材质的焊接面上均匀涂抹焊料,加温至焊料熔点,确保良好接触后冷却。
②粘合:将导热性能好的粘合剂或导热硅脂均匀涂在安装面上,确保良好接触并固化。
①焊接:在金属材质的焊接面上均匀涂抹焊料,加温至焊料熔点,确保良好接触后冷却。
②粘合:将导热性能好的粘合剂或导热硅脂均匀涂在安装面上,确保良好接触并固化。
- 操作注意事项
- 器件印有文字一面为制冷面
- 安装时应将冷面贴在热源,热面贴在散热器上
- 红色导线接电源正极,黑色导线接电源负极
- 电源要求为直流电源,输入电流不要超过器件最大电流
- 工作温度不超过210°C(245℃可供选择)
