TEC-063-40x20-4.0 产品规格书
TEC-063-40x20-4.0 产品规格书
产品信息
常规热电制冷器件 Imax=6A dTmax=72.0-81.1℃

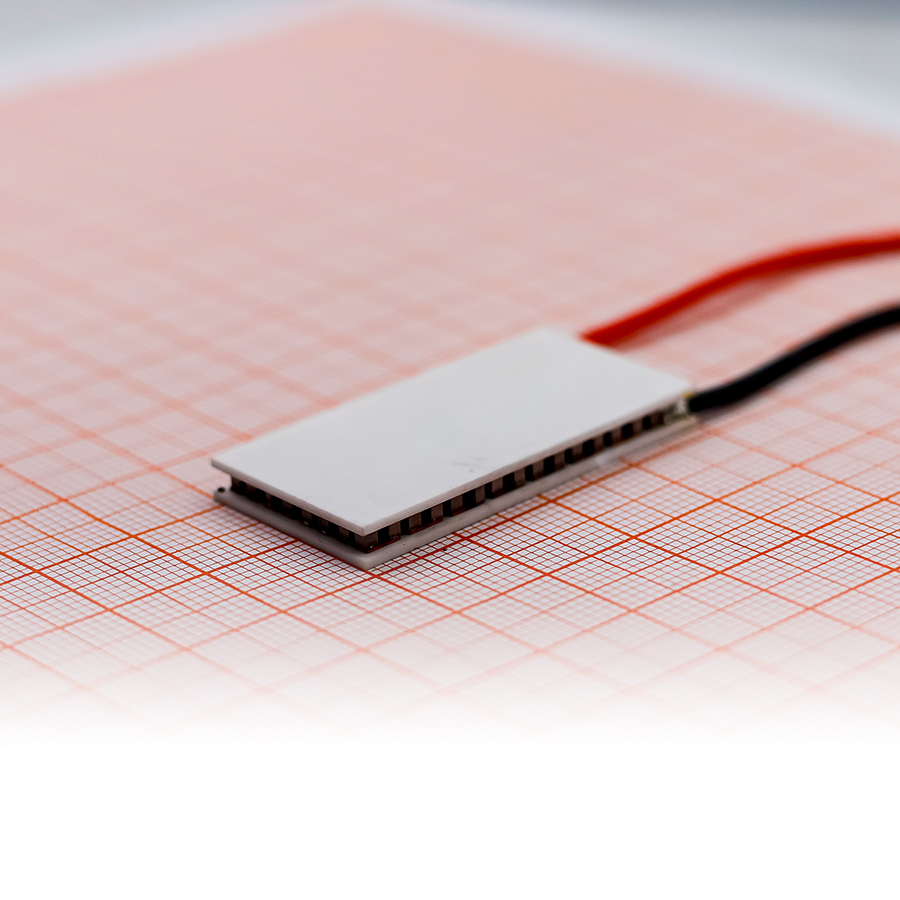

产品编号：TEC-063-40x20-4.0
常规热电制冷器件
热电制冷器件可以基于帕尔贴效应实现主动制冷,在军工、通讯、家电、医疗以及美容等领域有广泛应用,例如应用于激光器、探测器、光模块等功能器件的精准控温。(产品外形尺寸、器件内阻以及制冷量可以依据需求精细化定制)
应用领域
应用领域
- 通信模块精准控温
- 红外探测探冷控温
- 智能家电（冰箱/酒柜）
- 医疗（PCR等）
规格参数
| 性能参数 | 参考数值 | 参考数值 |
| 热面温度（℃） | 27 | 50.0 |
| 最大温差（℃） | 72.0 | 81.1 |
| 最大制冷量（W） | 30.7 | 32.7 |
| 最大电流（A） | 6.0 | 6.0 |
| 最大电压（V） | 7.3 | 8.1 |
| 交流电阻（Ω） | 1.3 | 1.4 |
| 器件尺寸（mm） | ||||
| 上陶瓷板（mm） | 下陶瓷板（mm） | 高度（mm） | ||
| L | W | L | W | H |
| 40.0 | 20.0 | 40.0 | 20.0 | 4.0 |
- 器件性能
- 操作说明
常见两种安装方式:
①焊接:在金属材质的焊接面上均匀涂抹焊料，加温至焊料熔点，确保良好接触后冷却。
②粘合:将导热性能好的粘合剂或导热硅脂均匀涂在安装面上,确保良好接触并固化。
①焊接:在金属材质的焊接面上均匀涂抹焊料，加温至焊料熔点，确保良好接触后冷却。
②粘合:将导热性能好的粘合剂或导热硅脂均匀涂在安装面上,确保良好接触并固化。
- 操作注意事项
- 器件印有文字一面为制冷面
- 安装时应将冷面贴在热源，热面贴在散热器上
- 红色导线接电源正极，黑色导线接电源负极
- 电源要求为直流电源,输入电流不要超过器件最大电流
- 工作温度不超过210°C（245℃可供选择）
