TEC-018-2.0x2.0-0.8 产品规格书
TEC-018-2.0x2.0-0.8 产品规格书
产品信息

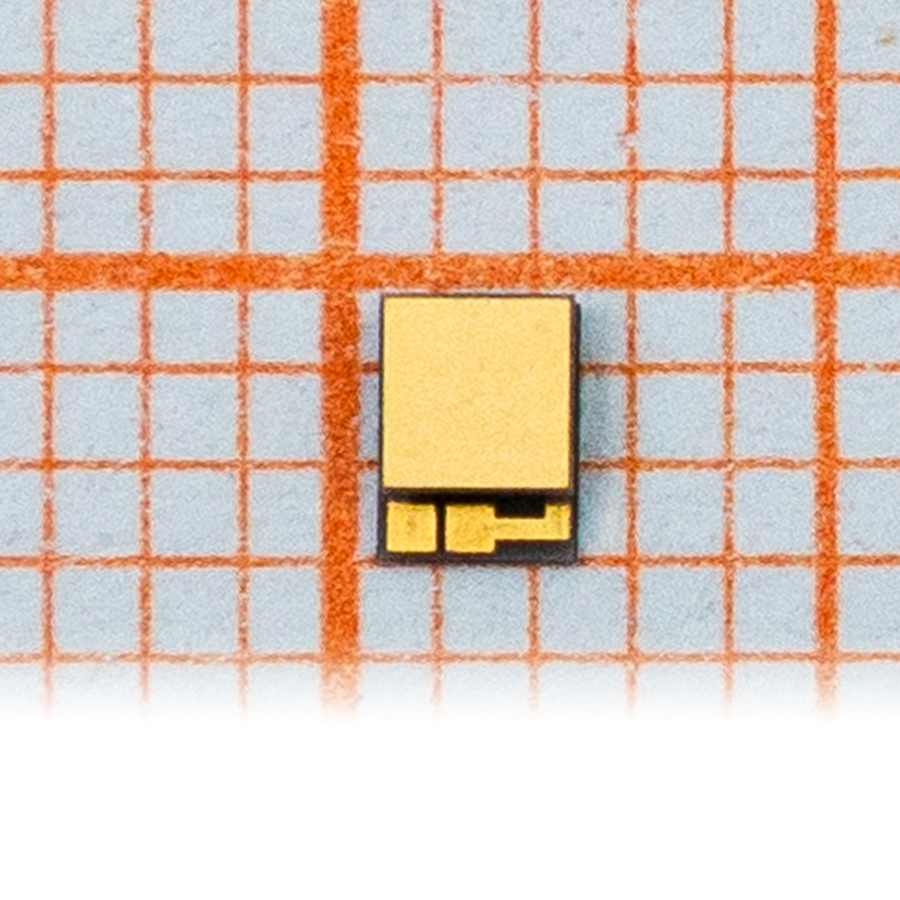

微型热电制冷器件 Imax=1.0A dTmax=79℃
产品编号：TEC-018-2.0x2.0-0.8
微型热电制冷器件
高性能超微型热电制冷器件可实现对小空间高效主动控温,可应用于激光发射器、光接收器以及泵浦激光器等光通讯行业设备。器件采用高热导氮化铝陶瓷基板,电极表面镀金。
应用领域
应用领域
- 通信模块精准控温
- 红外探测探冷控温
- 智能家电（冰箱/酒柜）
- 医疗（PCR等）
规格参数
| 性能参数 | 参考数值 | ||||
| 热面温度（℃） | 50.0 | ||||
| 最大温差（℃） | 79.0 | ||||
| 最大制冷量（W） | 1.5 | ||||
| 最大电流（A） | 1.0 | ||||
| 最大电压（V） | 2.5 | ||||
| 交流电阻（Ω） | 2.2 | ||||
| 器件尺寸（mm） | ||||
| 上陶瓷板（mm） | 下陶瓷板（mm） | 高度（mm） | ||
| L | W | L | W | H |
| 2.0 | 2.0 | 2.7 | 2.0 | 0.8 |
- 器件性能
- 操作说明
常见两种安装方式:
①焊接:在金属材质的焊接面上均匀涂抹焊料，加温至焊料熔点，确保良好接触后冷却。
②粘合:将导热性能好的粘合剂或导热硅脂均匀涂在安装面上,确保良好接触并固化。
①焊接:在金属材质的焊接面上均匀涂抹焊料，加温至焊料熔点，确保良好接触后冷却。
②粘合:将导热性能好的粘合剂或导热硅脂均匀涂在安装面上,确保良好接触并固化。
- 操作注意事项
- 器件印有文字一面为制冷面
- 安装时应将冷面贴在热源，热面贴在散热器上
- 红色导线接电源正极，黑色导线接电源负极
- 电源要求为直流电源,输入电流不要超过器件最大电流
- 工作温度不超过217°C
