OPM-200 产品规格书
OPM-200 产品规格书
产品信息

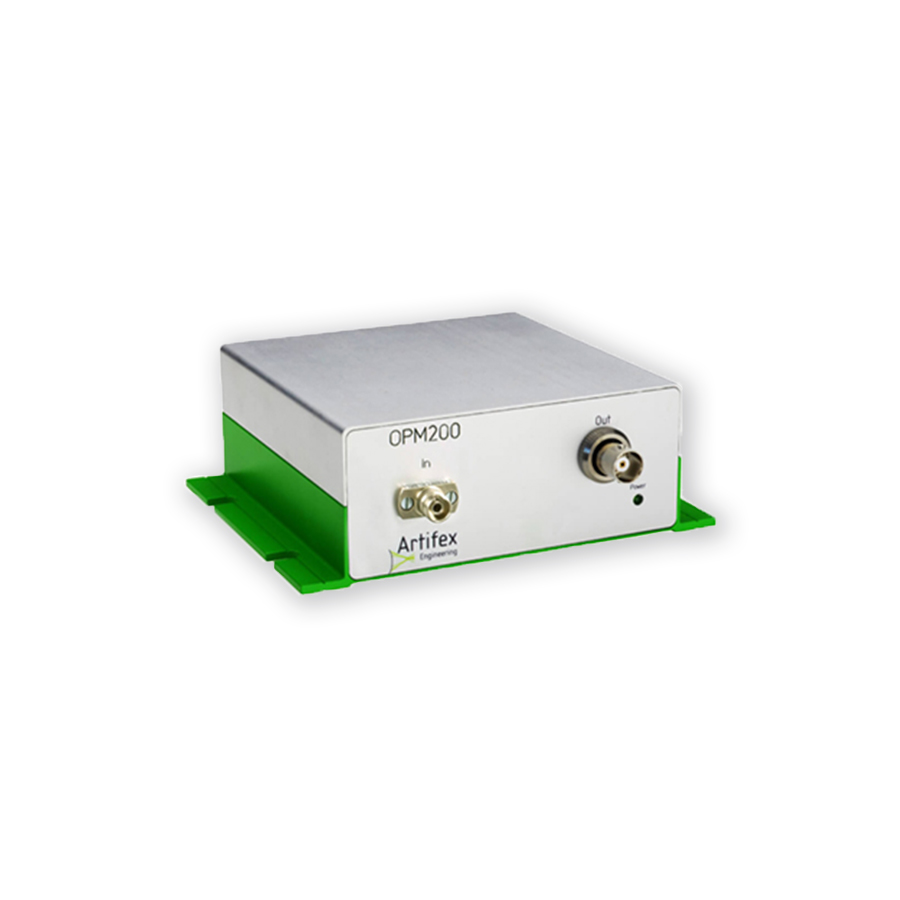

OPM 200 功率计
产品编号：OPM-200
功率计表头（主机）
Artifex光功率计系列精确测量从pW到mW的光功率。
OPM系列光功率计（OPM）采用光电二极管测量和监测从紫外线到近红外的光功率。
特点
OPM系列光功率计（OPM）采用光电二极管测量和监测从紫外线到近红外的光功率。
特点
- 高信噪比下的快速响应时间
- 高灵敏度
- 宽动态范围
- 关于光电二极管材料和光输入的多种选择
规格参数
| 参数 | Si, InGaAs | Ge | 单位 | ||
| 输入 | 波长范围 | UV-Si | 200-950 | 800-1600 | nm |
| VIS-InGaAs | 400-1600 | ||||
| x2.0-InGaAs | 500-2000 | ||||
| x2.2-InGaAs | 800-2200 | ||||
| 功率范围（满量程） | 4.5 | 45 | mW | ||
| 噪声等效功率(NEPRMS ) | 0.3（最大） | 3（最大） | μW | ||
| 偏振相关损耗 (PDL) | 0.1 | 0.1 | dB | ||
| 光纤类型 | 单模, 多模 (core Φ ≤ 62.5 μm; NA ≤ 0.275) |
单模, 多模 (core Φ ≤ 62.5 μm; NA ≤ 0.275) |
|||
| 接口 | FC, SMA, free beam | FC, SMA, free beam | |||
| 输出 | 功能 | Linear analogue : Vout = scale faktor x Iin | Linear analogue : Vout = scale faktor x Iin | ||
| 输出规模 | 1 | 0,1 | V/mW | ||
| 输出范围（满量程） | 4.4-4.6 | V | |||
| 连接器 | BNC和DB9 | BNC和DB9 | |||
| 上升/下降时间（10％– 90％） | 35 (max) | 35 (max) | ns | ||
| 凝固时间（1%） | 100(max) | 100（max） | |||
| 准确性 | ± 5 (min) | ± 5 (min) | % | ||
| 重复性 | ± 0.5 (min) | ± 0.5 (min) | % | ||
| 线性度 | ± 0.1 (typ) ± 0.2 (max) |
± 0.1 (typ) ± 0.2 (max) |
dB | ||
| 输出阻抗 | 50 | 50 | Ω | ||
| 尺寸 | 1通道 | 105 x 45 x 116 (w x h x l) | 105 x 45 x 116 (w x h x l) | mm | |
| 2通道 | 105 x 66 x 116 (w x h x l) | 105 x 66 x 116 (w x h x l) | mm | ||
| 3通道 | 105 x 106 x 116 (w x h x l) | 105 x 106 x 116 (w x h x l) | mm | ||
