GU-YDFA 产品规格书
GU-YDFA 产品规格书
产品信息
掺镱掺铒光纤放大器
专门针对实验室及工厂测试环境使用的光纤功率放大设备，具有体积小，功耗低，方便集成，可编程控制等特点
产品编号：GU-YDFA
掺铒光纤放大器
联合光科技自主研发的EDFA产品是专门针对实验室及工厂测试环境使用的光纤功率放大设备，内部集成了高性能的泵浦激光器，高增益掺铒光纤，以及独特的控制保护电路，实现了低噪声、高稳定性输出，AGC、ACC、APC三种工作模式可选，广泛应用于光纤传感及光纤通信领域。

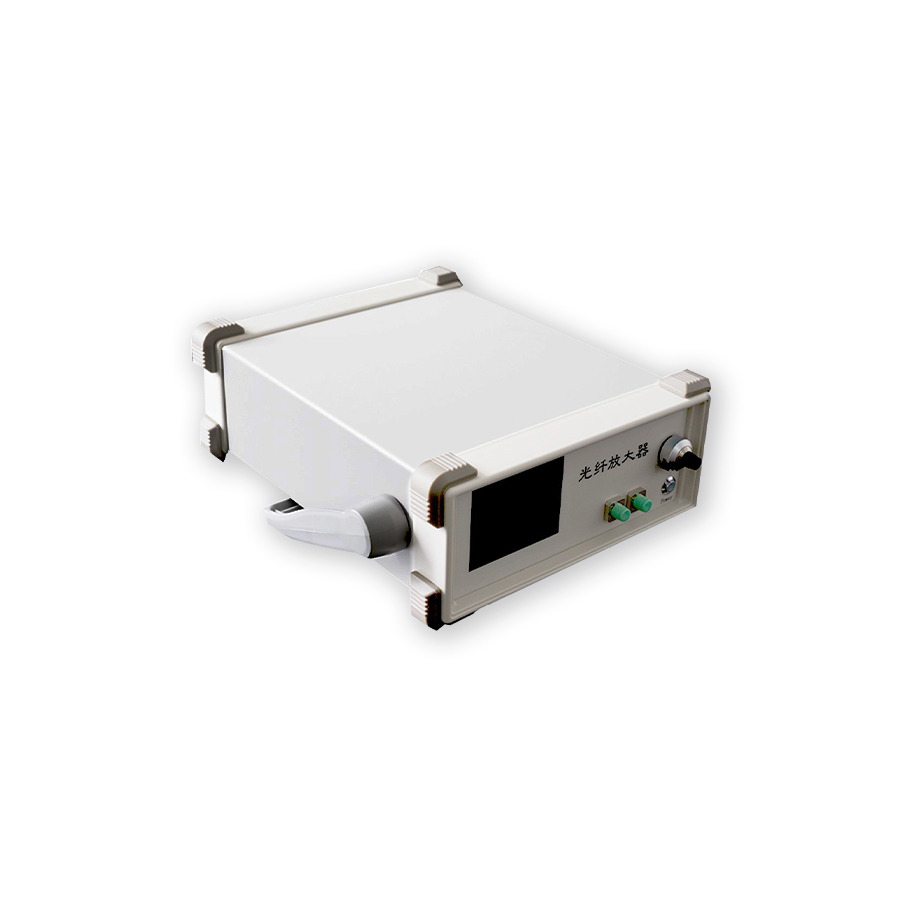

台式光纤放大器具有LCD显示，功率及模式调节旋钮，方便用户操作，同时提供了RS232接口，实现远程控制。模块产品具有体积小，功耗低，方便集成，可编程控制等特点。
原理图框图
.png)
台式光纤放大器具有LCD显示，功率及模式调节旋钮，方便用户操作，同时提供了RS232接口，实现远程控制。模块产品具有体积小，功耗低，方便集成，可编程控制等特点。
原理图框图
产品特点
- 低噪声指数
- 低功耗
- 可编程控制
- 多种模式可选
- 台式、模块可选
- 自动关泵保护
规格参数
| 参数 | 单位 | 最小值 | 典型值 | 最大值 | |
| 工作波长范围 | nm | 1050 | 1100 | ||
| 输入信号功率范围 | dBm | -3 | 0 | 10 | |
| 饱和输出光功率* | dBm | 30 | 33 | ||
| 噪声指数@输入0dBm | dB | 5.0 | 6.0 | ||
| 输入光隔离度 | dB | 30 | |||
| 输出光隔离度 | dB | 30 | |||
| 回波损耗 | dB | 40 | |||
| 偏振相关增益 | dB | 0.3 | 0.5 | ||
| 输入泵浦泄漏 | dBm | -30 | |||
| 输出泵浦泄露 | dBm | -40 | |||
| 工作电压 | 台式 | V( AC ) | 80 | 240 | |
| 光纤类型 | HI1060 | ||||
| 输出接口 | FC/APC | ||||
| 通讯接口 | RS232 | ||||
| 封装尺寸 | 模块 | mm | 90×70×18 | ||
| 台式 | 320×220×90 | ||||
极限条件
| 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
| 工作温度 | Top | ºC | -5 | 55 | |
| 储存温度 | Tst | ºC | -40 | 80 | |
| 湿度 | RH | % | 5 | 90 |
订货信息
| GU | YDFA | XX | XX | X | XX |
| GU-YDFA | 掺镱光纤放大器 | HP--高输出型 | 输出功率： 20---20dBm 23---23dBm 30---30dBm 33---33dBm |
封装形式： D---台式 M---模块 |
光纤接头： FA---FC/APC |
