单偏振QPSK光发射模块

产品编号：GU-ModBox-QPSK
产品描述
GU-AMBox系列电光强度调制仪，该仪器将电光强度调制器、微波放大器及其驱动电路等必要集成于一体，这不但方便了用户的使用，而且大大提高了MZ强度调制器的可靠性。
GU-ModBox-DP-QPSK和GU-ModBox-QPSK系列光发射单元，该仪器单元将DP-IQ调制器、自动偏压控制器、射频驱动器等必要部件集成于一体，通过驱动电路和自动程序控制实现QPSK、QAM、OFDM等复杂调制格式光信号的产生，高数据传输速率。与此同时，为客户提供了光信号眼图幅度和抖动调节按钮，适合实验室研究人员及企业研发人员进行实验调试和二次开发。
GU-AMBox-SSB系列抑制载波单边带调制单元，该仪器单元将双平行Mach-Zehnder调制器、偏压控制器、射频驱动器、移相器等必要部件集成于一体，通过驱动电路和程序控制实现抑制载波单边带的产生，这不但方便了用户的使用，而且大大提高了MZ强度调制器的可靠性，并可根据用户要求提供定制化服务。

产品特点 应用领域
  • 低插入损耗
  • 高速外调制系统
  • 高工作带宽
  • 教学、实验演示系统
  • 增益、偏置工作点可调
  • 光信号发生器
  • 交流220V
  • 光RZ、NRZ系统
  • 使用方便、可选集成光源
  • 100G相干光通信
  • 高传输速率~56Gbps
  • 微波光子学
  • 眼图调节功能
  • 长距离光通信
  • 支持多种调制格式
  • 光纤传感系统

  • 抑制载波单边带调制实现波长可调谐

原理示图

规格参数
参数 符号 最小值 典型值 最大值 单位
射频调制信号（用户提供）
输入信号   1   28 GHz
信号格式   4路IQ信号
阻抗匹配     50   Ω
信号幅度   200 500 1000 mVp-p
载波光源参数（用户提供）
激光类型 DFB光源或波长可调谐光源
波长   1510   1560 nm
线宽   -   3 MHz
偏振消光比     20 - dB
功率     10 30 mW
调制器规格参数
调制器类型 单偏振IQ调制器
调制器带宽S21@3dB     25 28 GHz
插入损耗   5 6 7 dB
啁啾   ﹣0.1 0 ﹢0.1 -
回损   ﹣45 ﹣50 - dB
射频驱动器带宽S21@3dB     28   GHz
偏压控制器参数
自动反馈式偏压控制器   抖动方式
抖动信号频率   400 1000 1400 Hz
抖动信号振幅   10 50 1000 mV
预置工作点   最低点
输出光信号
光信号格式   IQ\QPSK\ QAM\OFDM
传输速率     50 56 Gbps
接口
光纤连接器接口   标准熊猫型保偏光纤 FC/APC
输入射频信号接口   SMA（50Ω）
其他参数
工作温度   ﹢15 - ﹢35 ºC
储藏温度   ﹣40 - ﹢75 ºC
电源供电   110 220 240 V
50 - 60 Hz
设备机箱尺寸   标准1U机箱 或用户指定



测试结果

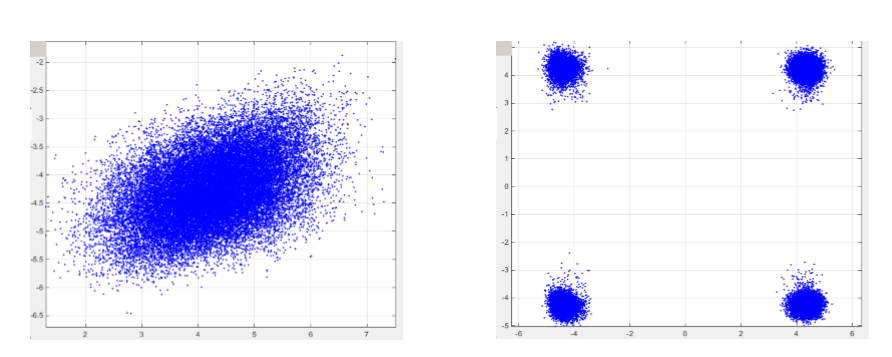

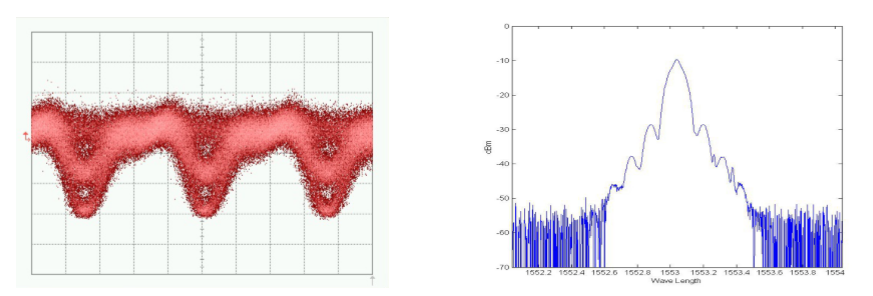

星座图（左图未加电，右图加电） QPSK 眼图和光谱图


订货信息
GU ModBOX XX XX XX XX
GU-ModBox-QPSK 调制器类型：
ModBOX---调制仪		 调制类型：
QPSK---QPSK
QAM---16QAM		 封装：
D---台式1U机箱
M---模块		 输入输出光纤：
PP---PM/PM		 接头：
FA---FC/APC
FP---FC/PC
SP---用户指定
