GU-BPR 产品规格书
GU-BPR 产品规格书
产品信息
40G平衡光探测模块
产品编号:GU-BPR
产品描述
KG-BPR系列40G平衡光探测模块集成了40G高速平衡探测器和低噪声放大电路,有效地减少激光器噪声和共模噪声,提高系统的信噪比,低噪声,高增益,带宽可选最高可达31GHz,使用方便等特点。主要用于43Gbit/s DPSK, 100Gbit/s DQPSK 光通信, 微波光子相干探测, 以及光纤传感领域。
产品特点
应用领域
工作原理 |
产品特点
- 光谱范围: 1480~1620nm
- 3dB带宽可达40GHz, 带内响应平坦
- 双输入端口
应用领域
- 微波光子相干探测
- 高速光纤传感系统
- 高速光通信系统(DQPSK)
规格参数
特征参数
极限条件
特征曲线
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 | 测试条件 |
响应波长 | l | nm | 1530 | 1620 | ||
-3dB带宽 | BW | GHz | 27 | 31 | ||
调制速率 | Gbit/s | 43 | @NRZ,DPSK | |||
截止频率 | flow | KHz | 100K | |||
差分跨阻增益 | CG | V/W | 2000 | 2800 | ||
输入光平均功率 | Popt | dBm | -10 | 4 | @NRZ,per input port | |
响应度 | R | A/W | 0.5 | 0.6 | 0.75 | l=1550nm |
偏振相关损耗 | PDL | dB | 0.4 | 0.6 | ||
光回损 | ORL | dB | 27 | 30 | ||
电回损 | S22 | dB | -10 0 |
f = 0.5 to 15 f = 15 to 50 GHz |
||
最大输出摆幅 | Voutpp | mVp-p | - | 600 | - | Popt ≥ 0dBm |
灵敏度 | Sens | dBm | -10 | |||
等效噪声功率 | inoise | pA/√Hz | 80 | |||
供电 | U | V | DC 12V, 2A | |||
输出RF接头 | -- | K(f) | ||||
输入光纤接头 | -- | FC/PC、FC/APC |
极限条件
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
输入光功率 | Pin | mW | 8 | ||
工作温度 | Top | ºC | 0 | 70 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |

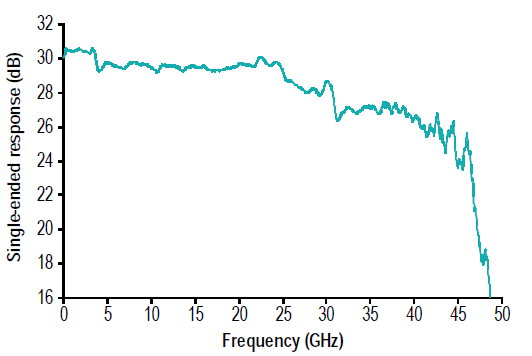

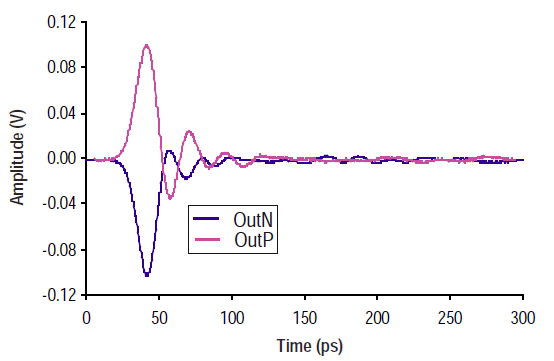

频率响应曲线 | 脉冲响应曲线 |
订货信息
GU | BPR | XX | XX | XX |
GU-BPR | 探测模块类型: BPR—Balanced Photoreceiver |
工作速率: 40---43 Gbit/s |
尾纤类型: SM----单模光纤 |
接头类型: FP---FC/PC FA---FC/APC |
