530077 产品规格书
530077 产品规格书
530077 产品规格书
产品信息

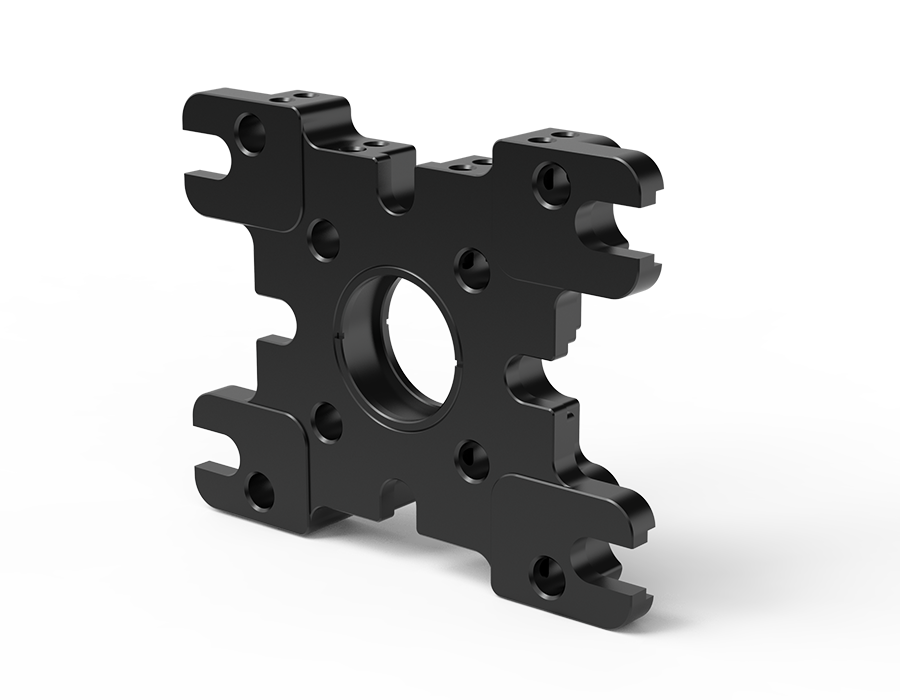

笼式系统垂直安装板 用于笼式共轴系统

产品编号:530077
产品描述
30mm/60mm笼式系统可通过垂直安装板垂直安装在光学平台/面包板上,U型沉头槽设计,8个Φ6mm光学接杆的通孔个用于安装笼式接杆,中间SM1螺纹贯穿孔兼容SM1规格螺纹光机械件。侧面M4螺纹孔可连接光学接杆。

产品特点
1. 将30mm和60mm笼式系统垂直安装到光学平台;
2. SM1螺纹安装孔;
3. 带有沉头孔槽,用于安装到面包板上
规格参数
安装螺纹 SM1
尺寸图
关于产品

1. 产品图均为渲染效果图,仅供参考。

2. 在购买夹持光学元件镜架时,请确定元件的尺寸及厚度,确保匹配。

3. 采购光学平台等产品,请联系我们确认搬运及安装事项。

4. 产品无质量问题,退换邮费需自行承担,退回时保持产品外观完好,性能无损伤,不影响二次销售;如产品有质量问题,请与我们联系。

5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件,保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
