产品信息
60 mm笼式系统双轴XY位移调整架 夹持尺寸50.8mm
产品编号：530035
产品描述
联合光科的双轴XY位移调整架适用于60mm笼式系统，具有SM2内螺纹，可用于安装Φ50.8 mm光学元件，通过压圈（附带1个SM2压圈）固定的方式，可固定最大厚度为10mm的光学元件。双轴XY位移调整架可调节X、Y两个方向，两方向行程为±1 mm。联合光科光学笼式系统的性价比高，组装、移动顺畅，刚性好，为您提供调整、定位、倾斜安装等各类组件，便于调整光路。
产品特点
1. 2个调节器，X和Y方向行程为±1mm；
2. X，Y轴方向调节精度0.25mm/转；
3. 530035适用60mm笼式系统安装，SM2内螺纹，安装Φ50.8mm光学元件，附带1个SM2压圈（530086），固定最大厚度10mm光学元件
产品特点
1. 2个调节器，X和Y方向行程为±1mm；
2. X，Y轴方向调节精度0.25mm/转；
3. 530035适用60mm笼式系统安装，SM2内螺纹，安装Φ50.8mm光学元件，附带1个SM2压圈（530086），固定最大厚度10mm光学元件
规格参数
- 夹持尺寸 50.8mm
- 螺纹规格 SM2

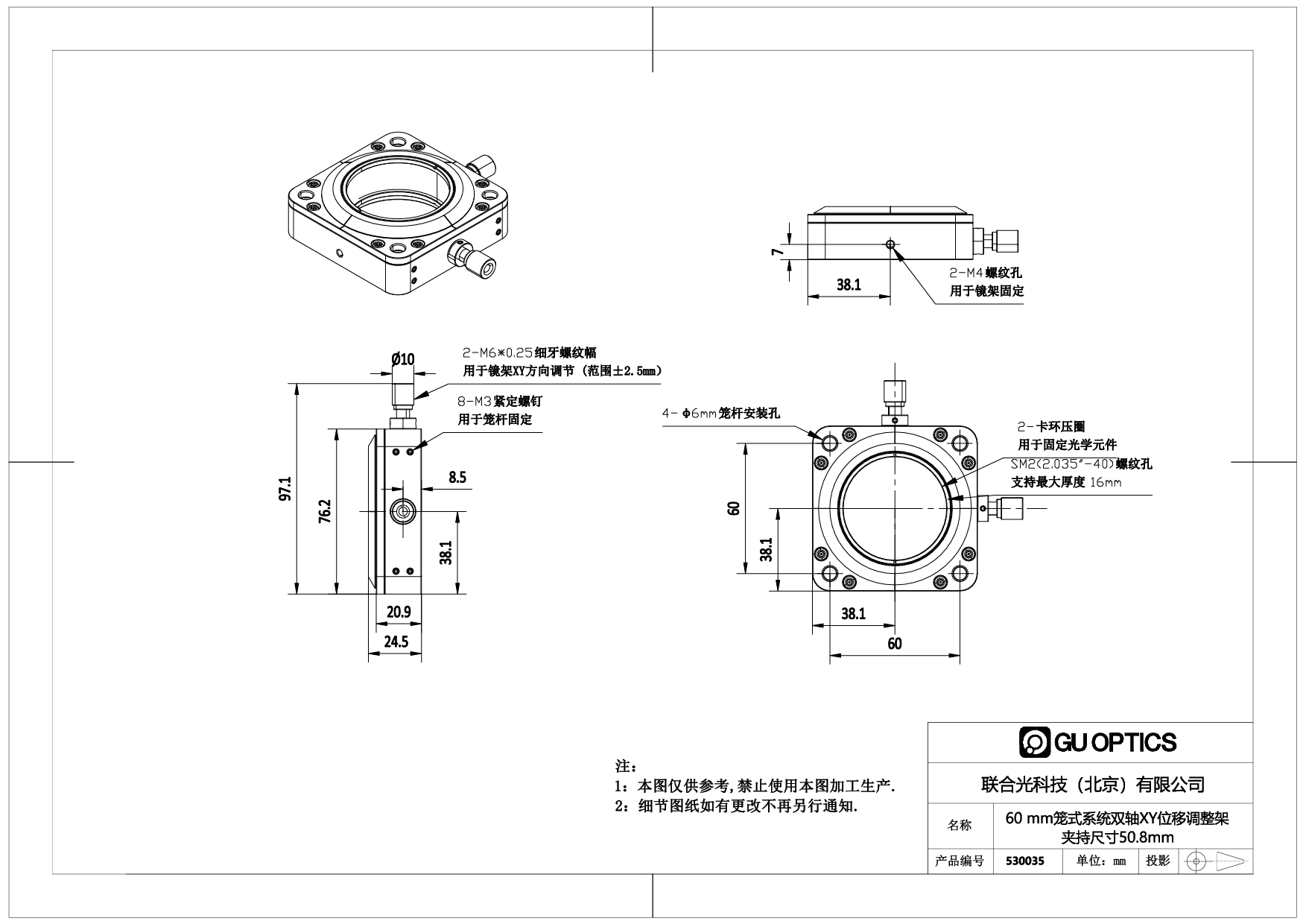

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
4. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售；如产品有质量问题，请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件，保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
