产品信息
30 mm笼式立方体 M3螺纹
产品编号：530012
产品描述
联合光科的30mm笼式立方体，适用于在30mm的笼式系统中安装光学元件，笼式立方体的侧面带有四个SM1的螺纹口，便于连接具有SM1螺纹的结构件。SM1螺纹端口周围还有四个M3的螺孔，用于笼式立方体及其配件的固定。
联合光科光学笼式系统的性价比高，组装、移动顺畅，刚性好，为您提供调整、定位、倾斜安装等各类组件，便于调整光路。
产品特点
1. 用于30mm笼式系统；
2. 上下表面都有Φ1.75英寸的通孔；
3. 530012和530013侧面的SM1螺纹孔周围有四个M3螺孔，兼容Φ6mm笼杆；
4. 530013中两个相对的侧面都有孔槽，用于Φ6mm笼杆；
5. 530014和530015带有四个M4和五个M3螺孔，可配合530012和530013使用；
6. 530015可以俯仰、滚动调节和进行Z方向平移
联合光科光学笼式系统的性价比高，组装、移动顺畅，刚性好，为您提供调整、定位、倾斜安装等各类组件，便于调整光路。
产品特点
1. 用于30mm笼式系统；
2. 上下表面都有Φ1.75英寸的通孔；
3. 530012和530013侧面的SM1螺纹孔周围有四个M3螺孔，兼容Φ6mm笼杆；
4. 530013中两个相对的侧面都有孔槽，用于Φ6mm笼杆；
5. 530014和530015带有四个M4和五个M3螺孔，可配合530012和530013使用；
6. 530015可以俯仰、滚动调节和进行Z方向平移
规格参数
- 螺纹规格 M3
- 特点 /

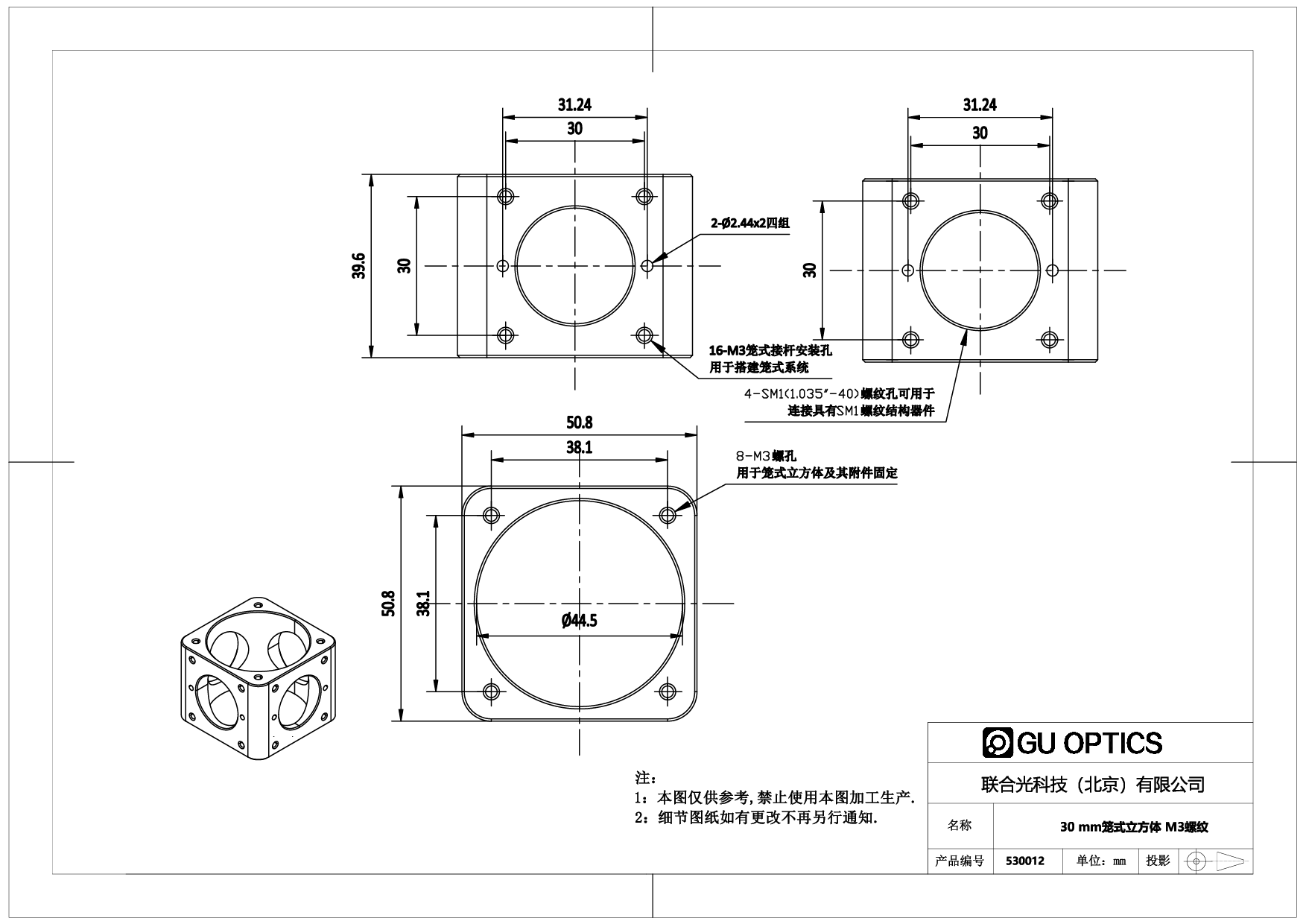

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
4. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售；如产品有质量问题，请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件，保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
