521901 产品规格书
521901 产品规格书
产品信息
6轴光学调整架 可夹持尺寸 25.4mm
产品编号：521901
产品描述
五轴光学调整架（Multi Axis Optical Adjustment Frame），带可移动的SM1内螺纹孔，可安装最大厚度为8 mm、直径Φ25.4 mm的光学元件，能够沿五个轴(俯仰、偏转和XYZ轴)调节，五轴可锁紧，以保证调整架的稳定性。调整架在水平和竖直方向上均有五条刻度，中间为对中刻度，两边为极限行程指示刻度，刻度线间隔0.5 mm，能帮助安装槽的对准。 六轴光学调整架，可沿三个轴平移、俯仰/偏转调节以及360°旋转.，安装部分有SM1螺纹孔，用于安装光学元件或SM1螺纹组件。
联合光科可为您提供配套的光机元件，同时我们有大量的标准库现货供应。联合光科衷心期望在您构建光学实验系统的过程中，能为您提供简洁、经济、快捷的手段，并方便您使用过程中快捷的进行元件的固定、替换和调整。
产品特点
1. 多个可锁定的调节轴；
2. 两个M4沉头孔，用于安装接杆；
3. 尺寸紧凑，用于安装最厚8mm，Φ25.4 mm光学元件，压圈固定；
4. 俯仰偏转：±3°；
5. X轴和Y轴可移动量：±1mm， Z轴可移动量：±3mm；
6. 如五轴调整功能加上旋转调节，即我们提供六轴光学调整架
联合光科可为您提供配套的光机元件，同时我们有大量的标准库现货供应。联合光科衷心期望在您构建光学实验系统的过程中，能为您提供简洁、经济、快捷的手段，并方便您使用过程中快捷的进行元件的固定、替换和调整。
产品特点
1. 多个可锁定的调节轴；
2. 两个M4沉头孔，用于安装接杆；
3. 尺寸紧凑，用于安装最厚8mm，Φ25.4 mm光学元件，压圈固定；
4. 俯仰偏转：±3°；
5. X轴和Y轴可移动量：±1mm， Z轴可移动量：±3mm；
6. 如五轴调整功能加上旋转调节，即我们提供六轴光学调整架
规格参数
- 可调节轴数 6个
- 可夹持元件尺寸 25.4mm
- 重量 0.37kg

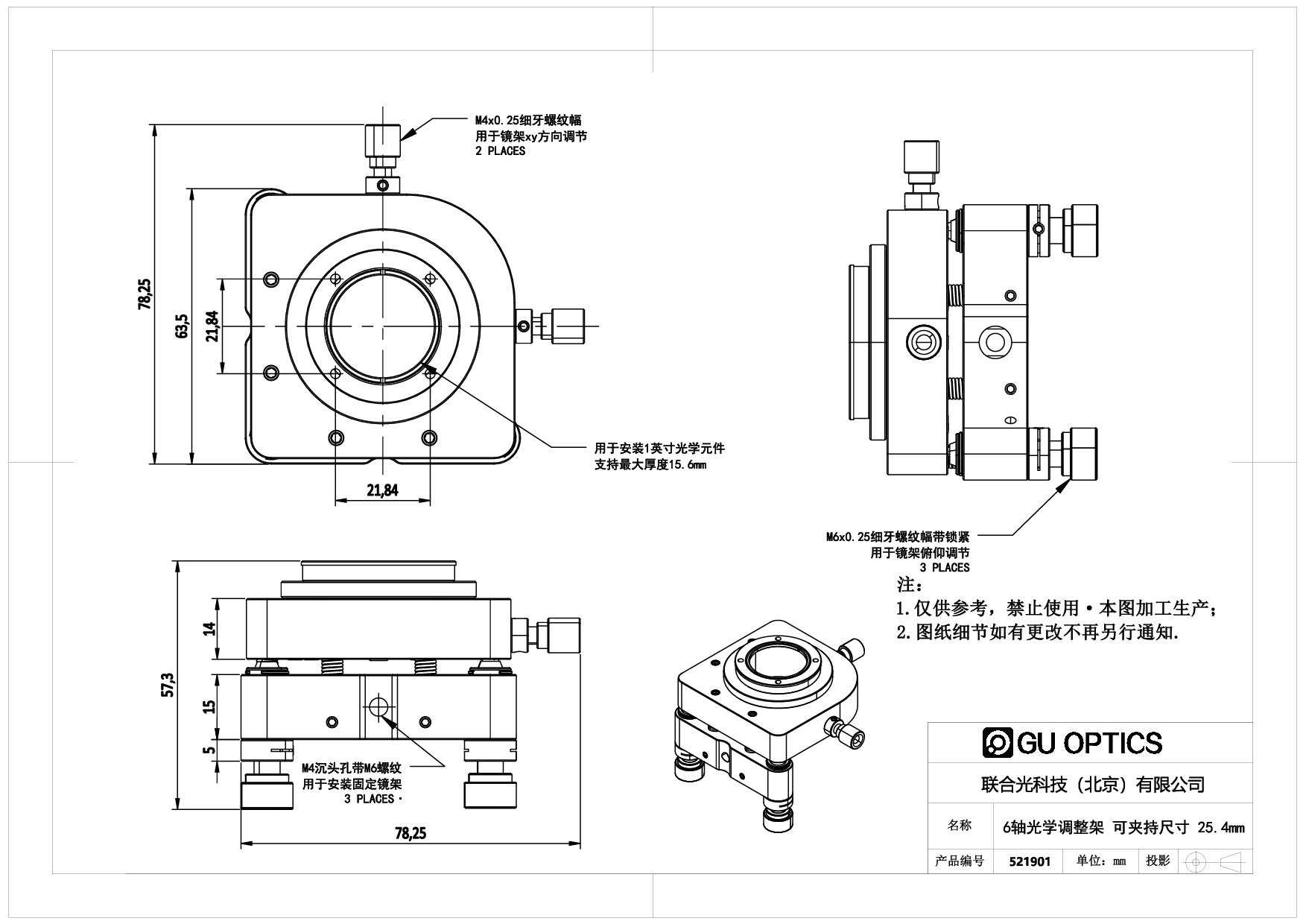

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
4. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售；如产品有质量问题，请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件，保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
