产品信息
光纤专用位移台 5轴

产品编号:519455
产品描述
联合光科技凭借多年精密位移技术积累,推出了FST系列手动光纤专用位移台和手动光波导调芯系统。该系列产品主体材料采用304不锈钢,导轨为进口超高精密交叉滚柱导轨,保证了运动的平直度,配合我司精密磨削技术,使该系列产品具有超高精度和可小于1μm的灵敏度,并且运行平顺、无跳动现象。全系列产品均采用分厘卡驱动,特别适合于超高精度的手动调整领域,尤其是光纤耦合或光波导器件的精密调整。全系列产品,配合我司光纤专用附件产品,可提供3~6维的整体式调整方案。
规格参数
调整轴数 5轴(x、y、z、θx、θy)
行程 Tx:13mm;Ty:13mm;Tz:6mm;θy:-2°~ 4°;θz:-4°~ 4°
灵敏度 <1μm
直线度 X、Y、Z<3μm
说明 进口交叉滚柱导轨
主体材料 304不锈钢

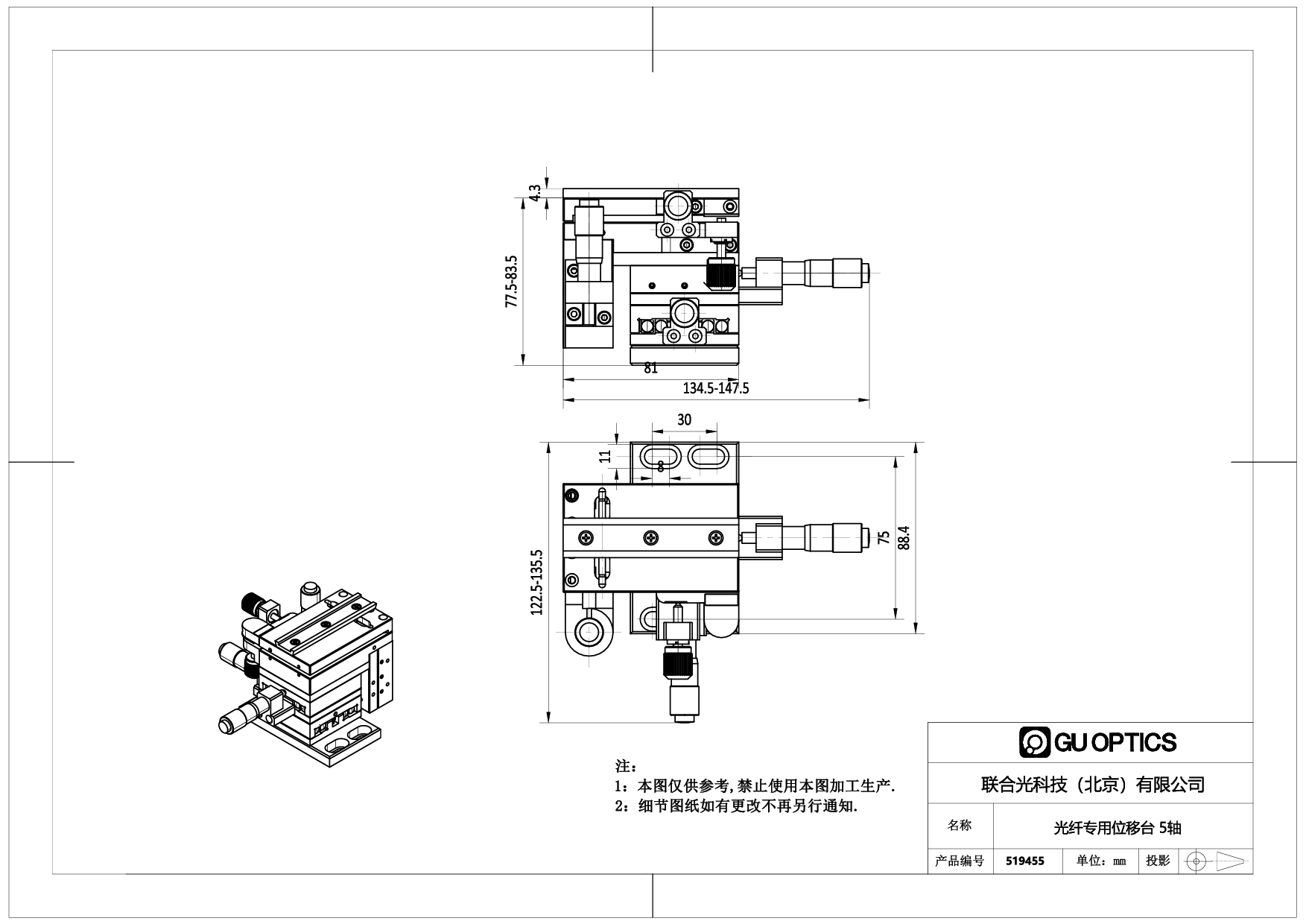

尺寸图
关于产品

1. 产品图均为渲染效果图,仅供参考。

2. 在购买夹持光学元件镜架时,请确定元件的尺寸及厚度,确保匹配。

3. 采购光学平台等产品,请联系我们确认搬运及安装事项。

4. 产品无质量问题,退换邮费需自行承担,退回时保持产品外观完好,性能无损伤,不影响二次销售;如产品有质量问题,请与我们联系。

5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件,保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
