产品信息
60x60mm 垂直式移动平台
产品编号:518201
产品描述
联合光科的垂直式移动平台为铝合金材质,使用交叉滚柱导引式,在构造上透过V型构槽和交叉滚柱用线接触方式传动,因此具有高精度移动、耐荷重的特点。联合光科提供台面尺寸为40×40mm、60×60mm、80×80mm,行程±3mm、±5mm的垂直式移动平台库存产品供您选择。
联合光科期望在您构建光学实验系统的过程中,能为您提供简洁、经济、快捷的手段,并方便您使用过程中快捷的进行元件的固定、替换和调整。
产品特点
1. Z轴精密滑台:水平式;
2. 单轨:水平Z轴;
3. 台面尺寸 : 25、40、60、80 (mm);引式,在构造上透过V型构槽和交叉滚柱用线接触方式传动,达到高精度的移动,及耐荷重的表现;
4. 使用进给螺丝(压花型)传动,适合使用于简易精密的移动;
5. 材质:铝合金(质轻,导电度佳)
联合光科期望在您构建光学实验系统的过程中,能为您提供简洁、经济、快捷的手段,并方便您使用过程中快捷的进行元件的固定、替换和调整。
产品特点
1. Z轴精密滑台:水平式;
2. 单轨:水平Z轴;
3. 台面尺寸 : 25、40、60、80 (mm);引式,在构造上透过V型构槽和交叉滚柱用线接触方式传动,达到高精度的移动,及耐荷重的表现;
4. 使用进给螺丝(压花型)传动,适合使用于简易精密的移动;
5. 材质:铝合金(质轻,导电度佳)
规格参数
- 台面尺寸 60x60mm
- 行程 ±5mm
- 分辨率 10μm
- 平行度 100μm
- 移动精度真直度 3μm
- 载重 4kgf
- 重量 0.6kg

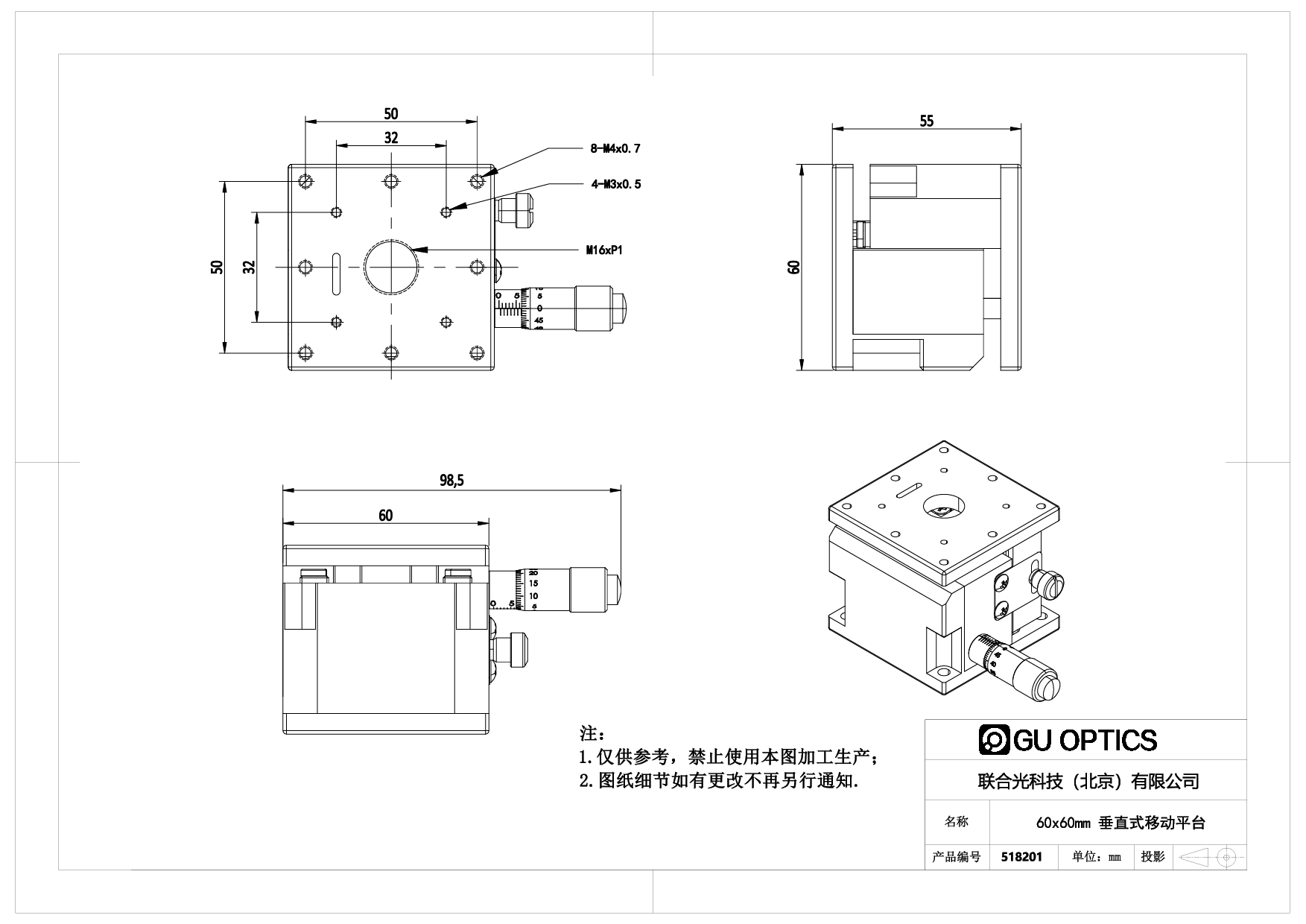

尺寸图
