产品信息
1″ 7.35×连续变倍显微镜头 手动变倍主体+同轴光
产品编号：693046
产品描述
联合光科推出了新一代大视野高分辨率连续变倍镜头。不仅拥有卓越的变倍性能，更可提供更宽视野范围，可更快捕捉更大范围的影像，变倍主体不变，通过更换筒镜和物镜可以实现多种倍率的选择，筒镜和物镜更换便捷，在光学性能和大变焦范围之间实现良好平衡。可应用于教育科研、教学示范、生物工程、IT产业检测等领域。
产品特点
1. 通过更换筒镜和物镜可以实现多种倍率的选择
2. 变倍主体有手动和电动的版本可以选择
3. 最大靶面可以支持到32mm（部分倍率在该靶面会有暗角）
产品特点
1. 通过更换筒镜和物镜可以实现多种倍率的选择
2. 变倍主体有手动和电动的版本可以选择
3. 最大靶面可以支持到32mm（部分倍率在该靶面会有暗角）
规格参数
| 光学倍率范围 | 0.68×-5.0× | ||||||
| 接口 | C、M42、F接口 | ||||||
| 最大兼容sensor | 1″ | ||||||
| 对焦方式 | 手动 | ||||||
| 工作距离 | 80mm | ||||||
| 同轴光 | 有 | ||||||
| 光学倍率 | 0.68× | 1.0× | 2.0× | 3.0× | 4.0× | 5× | |
| 景深（mm） | 1.78 | 0.89 | 0.25 | 0.12 | 0.08 | 0.07 | |
| N.A. | 0.033 | 0.045 | 0.08 | 0.11 | 0.12 | 0.12 | |
| F# | 10.3 | 11 | 12.4 | 13.5 | 16.5 | 20.6 | |
| 分辨率（um） | 10.173 | 7.46 | 4.19 | 3.05 | 2.9 | 2.8 | |
| TV畸变 | ＜0.02% | ＜0.02% | ＜0.02% | ＜0.02% | ＜0.02% | ＜0.02% | |
| 视野大小 （mm） D×H×V |
1″ | 23.53×18.82×14.12 | 16.0×12.8×9.6 | 8.0×6.4×4.8 | 5.33×4.27×3.2 | 4.0×3.2×2.4 | 3.2×2.56×1.92 |
| 2/3″ | 16.18×12.94×9.71 | 11.0×8.8×6.6 | 5.5×4.4×3.3 | 3.67×2.93×2.2 | 2.75×2.2×1.65 | 2.2×1.76×1.32 | |
| 1/2″ | 11.76×9.41×7.06 | 8.0×6.4×4.8 | 4.0×3.2×2.4 | 2.67×2.13×1.6 | 2.0×1.6×1.2 | 1.6×1.28×0.96 | |
| 1/3″ | 8.82×7.06×5.29 | 6.0×4.8×3.6 | 3.0×2.4×1.8 | 2.0×1.6×1.2 | 1.5×1.2×0.9 | 1.2×0.96×0.72 | |
关于产品

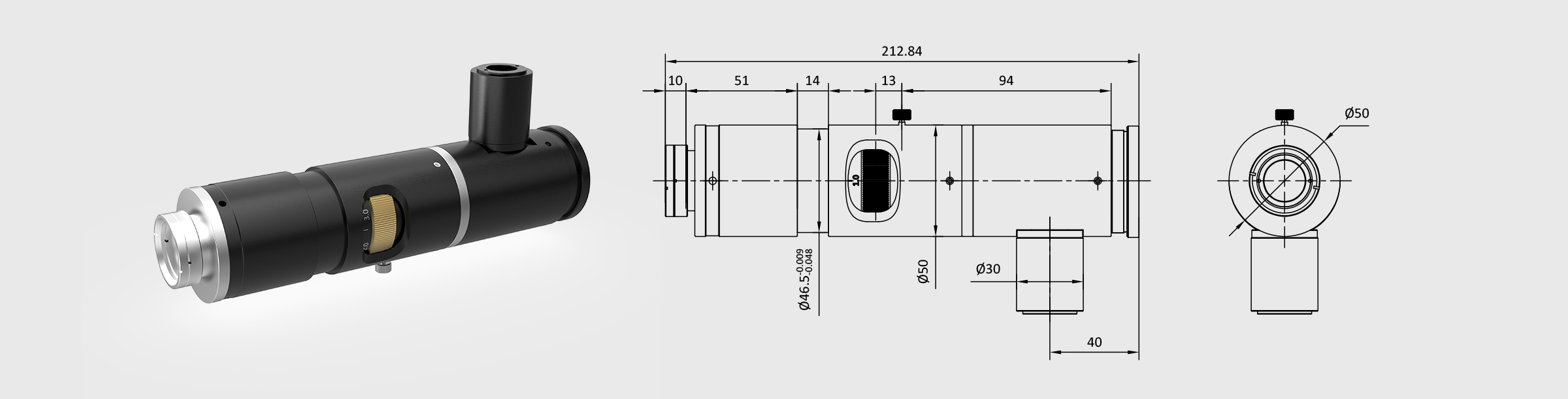

1. 产品图均为渲染效果图，仅供参考；图纸细节如有更改不再另行通知。
2. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售;如产品有质量问题，请与我们联系。
3. 我们也可根据您的需求进行特殊规格的镜头定制服务。
