产品信息
1″ 7.35×连续变倍显微镜头 2.0×筒镜
产品编号：693044
产品描述
联合光科推出了新一代大视野高分辨率连续变倍镜头。不仅拥有卓越的变倍性能，更可提供更宽视野范围，可更快捕捉更大范围的影像，变倍主体不变，通过更换筒镜和物镜可以实现多种倍率的选择，筒镜和物镜更换便捷，在光学性能和大变焦范围之间实现良好平衡。可应用于教育科研、教学示范、生物工程、IT产业检测等领域。
产品特点
1. 通过更换筒镜和物镜可以实现多种倍率的选择
2. 变倍主体有手动和电动的版本可以选择
3. 最大靶面可以支持到32mm（部分倍率在该靶面会有暗角）
产品特点
1. 通过更换筒镜和物镜可以实现多种倍率的选择
2. 变倍主体有手动和电动的版本可以选择
3. 最大靶面可以支持到32mm（部分倍率在该靶面会有暗角）

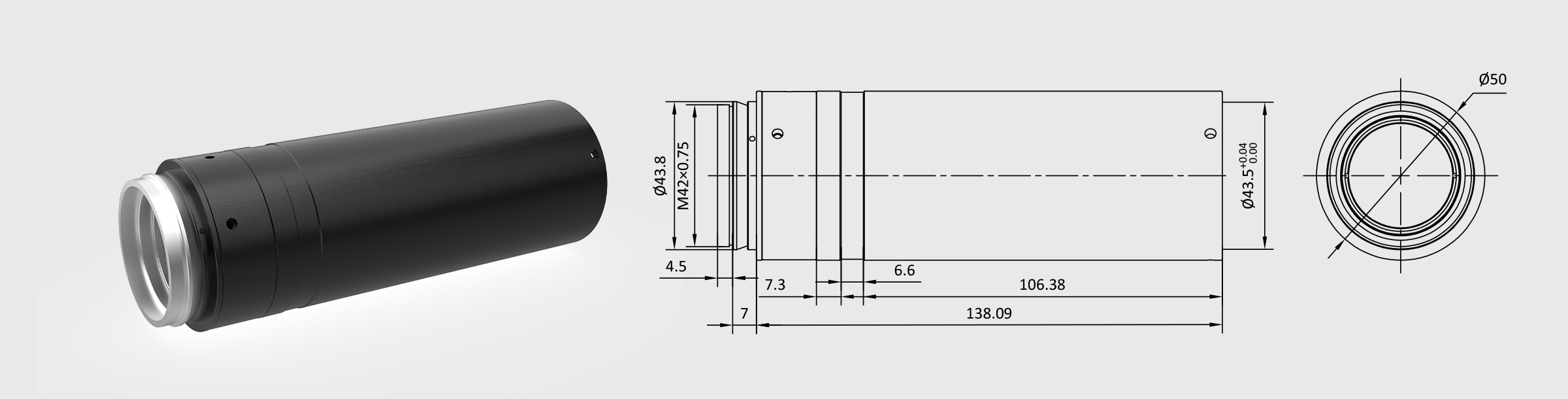

规格参数
| 尺寸（直径） | Ф50mm | |||||||
| 高度 | 138.09mm | |||||||
| NA | 物方分辨率（μm） | 2×筒镜 | ||||||
| 物镜 | 最低倍 | 最高倍 | 最低倍 | 最高倍 | 最低倍 | 最高倍 | ||
| 0.25× WD：240mm |
0.0083 | 0.03 | 40.67 | 11.18 | 综合放大倍率 | 0.34× | 2.5× | |
| 景深（mm） | 14.26 | 0.53 | ||||||
| 视野大小 （D×H×V）mm |
1/2″ | 23.5×18.8×14.1 | 3.2×2.6×1.9 | |||||
| 2/3″ | 32.4×25.9×19.4 | 4.4×3.5×2.6 | ||||||
| 1″ | 47.1×37.6×28.2 | 6.4×5.1×3.8 | ||||||
| 4/3″ | 63.5×50.8×38.1 | 8.6×6.9×5.2 | ||||||
| 32mm | 94.1×75.3×56.5 | 12.8×10.2×7.7 | ||||||
| 0.5× WD：135mm |
0.0165 | 0.06 | 20.33 | 5.59 | 综合放大倍率 | 0.68× | 5× | |
| 景深（mm） | 3.57 | 0.13 | ||||||
| 视野大小 （D×H×V）mm |
1/2″ | 11.8×9.4×7.1 | 1.6×1.3×1.0 | |||||
| 2/3″ | 16.2×12.9×9.7 | 2.2×1.8×1.3 | ||||||
| 1″ | 23.5×18.8×14.1 | 3.2×2.6×1.9 | ||||||
| 4/3″ | 31.8×25.4×19.1 | 4.3×3.5×2.6 | ||||||
| 32mm | 47.1×37.6×28.2 | 6.4×5.1×3.8 | ||||||
| 0.75× WD：111mm |
0.025 | 0.09 | 13.56 | 3.73 | 综合放大倍率 | 1.02× | 7.5× | |
| 景深（mm） | 1.58 | 0.06 | ||||||
| 视野大小 （D×H×V）mm |
1/2″ | 7.8×6.3×4.7 | 1.1×0.9×0.6 | |||||
| 2/3″ | 10.8×8.6×6.5 | 1.5×1.2×0.9 | ||||||
| 1″ | 15.7×12.5×9.4 | 2.1×1.7×1.3 | ||||||
| 4/3″ | 21.2×16.9×12.7 | 2.9×2.3×1.7 | ||||||
| 32mm | 31.4×25.1×18.8 | 4.3×3.4×2.6 | ||||||
| 1× WD：80mm |
0.033 | 0.12 | 10.17 | 2.8 | 综合放大倍率 | 1.36× | 10× | |
| 景深（mm） | 0.89 | 0.03 | ||||||
| 视野大小 （D×H×V）mm |
1/2″ | 5.9×4.7×3.5 | 0.8×0.6×0.5 | |||||
| 2/3″ | 8.1×6.5×4.9 | 1.1×0.9×0.7 | ||||||
| 1″ | 11.8×9.4×7.1 | 1.6×1.3×1.0 | ||||||
| 4/3″ | 15.9×12.7×9.5 | 2.2×1.7×1.3 | ||||||
| 32mm | 23.5×18.8×14.1 | 3.2×2.6×1.9 | ||||||
| 1.5× WD：45mm |
0.0495 | 0.18 | 6.78 | 1.86 | 综合放大倍率 | 2.04× | 15× | |
| 景深（mm） | 0.40 | 0.01 | ||||||
| 视野大小 （D×H×V）mm |
1/2″ | 3.9×3.1×2.4 | 0.5×0.4×0.3 | |||||
| 2/3″ | 5.4×4.3×3.2 | 0.7×0.6×0.4 | ||||||
| 1″ | 7.8×6.3×4.7 | 1.1×0.9×0.6 | ||||||
| 4/3″ | 10.6×8.5×6.4 | 1.4×1.2×0.9 | ||||||
| 32mm | 15.7×12.5×9.4 | 2.1×1.7×1.3 | ||||||
| 2× WD：27mm |
0.066 | 0.24 | 5.08 | 1.4 | 综合放大倍率 | 2.72× | 20× | |
| 景深（mm） | 0.22 | 0.01 | ||||||
| 视野大小 （D×H×V）mm |
1/2″ | 2.9×2.4×1.8 | 0.4×0.3×0.2 | |||||
| 2/3″ | 4.0×3.2×2.4 | 0.6×0.4×0.3 | ||||||
| 1″ | 5.9×4.7×3.5 | 0.8×0.6×0.5 | ||||||
| 4/3″ | 7.9×6.4×4.8 | 1.1×0.9×0.6 | ||||||
| 32mm | 11.8×9.4×7.1 | 1.6×1.3×1.0 | ||||||
关于产品
1. 产品图均为渲染效果图，仅供参考；图纸细节如有更改不再另行通知。
2. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售;如产品有质量问题，请与我们联系。
3. 我们也可根据您的需求进行特殊规格的镜头定制服务。
