产品信息
1″ 7.35×连续变倍显微镜头 1.5×筒镜
产品编号：693043
产品描述
联合光科推出了新一代大视野高分辨率连续变倍镜头。不仅拥有卓越的变倍性能，更可提供更宽视野范围，可更快捕捉更大范围的影像，变倍主体不变，通过更换筒镜和物镜可以实现多种倍率的选择，筒镜和物镜更换便捷，在光学性能和大变焦范围之间实现良好平衡。可应用于教育科研、教学示范、生物工程、IT产业检测等领域。
产品特点
1. 通过更换筒镜和物镜可以实现多种倍率的选择
2. 变倍主体有手动和电动的版本可以选择
3. 最大靶面可以支持到32mm（部分倍率在该靶面会有暗角）
产品特点
1. 通过更换筒镜和物镜可以实现多种倍率的选择
2. 变倍主体有手动和电动的版本可以选择
3. 最大靶面可以支持到32mm（部分倍率在该靶面会有暗角）
规格参数

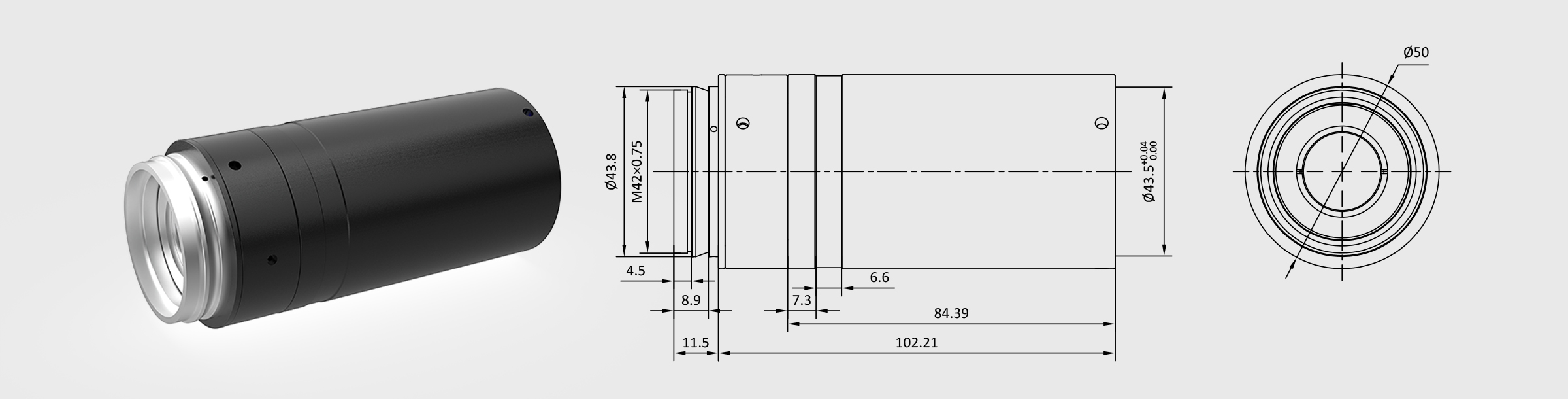

| 尺寸（直径） | Ф50mm | |||||||
| 高度 | 102.21mm | |||||||
| NA | 物方分辨率（μm） | 1.5×筒镜 | ||||||
| 物镜 | 最低倍 | 最高倍 | 最低倍 | 最高倍 | 最低倍 | 最高倍 | ||
| 0.25× WD：240mm |
0.0083 | 0.03 | 40.67 | 11.18 | 综合放大倍率 | 0.255× | 1.875× | |
| 景深（mm） | 19.01 | 0.71 | ||||||
| 视野大小 （D×H×V）mm |
1/2″ | 31.4×25.1×18.8 | 4.3×3.4×2.6 | |||||
| 2/3″ | 43.1×34.5×25.9 | 5.9×4.7×3.5 | ||||||
| 1″ | 62.7×50.2×37.6 | 8.5×6.8×5.1 | ||||||
| 4/3″ | 84.7×67.8×50.8 | 11.5×9.2×6.9 | ||||||
| 32mm | - | - | ||||||
| 0.5× WD：135mm |
0.0165 | 0.06 | 20.33 | 5.59 | 综合放大倍率 | 0.51× | 3.75× | |
| 景深（mm） | 4.75 | 0.18 | ||||||
| 视野大小 （D×H×V）mm |
1/2″ | 15.7×12.5×9.4 | 2.1×1.7×1.3 | |||||
| 2/3″ | 21.6×17.3×12.9 | 2.9×2.3×1.8 | ||||||
| 1″ | 31.4×25.1×18.8 | 4.3×3.4×2.6 | ||||||
| 4/3″ | 42.4×33.9×25.4 | 5.8×4.6×3.5 | ||||||
| 32mm | - | - | ||||||
| 0.75× WD：111mm |
0.025 | 0.09 | 13.56 | 3.73 | 综合放大倍率 | 0.765× | 5.625× | |
| 景深（mm） | 2.11 | 0.08 | ||||||
| 视野大小 （D×H×V）mm |
1/2″ | 10.5×8.4×6.3 | 1.4×1.1×0.9 | |||||
| 2/3″ | 14.4×11.5×8.6 | 2.0×1.6×1.2 | ||||||
| 1″ | 20.9×16.7×12.5 | 2.8×2.3×1.7 | ||||||
| 4/3″ | 28.2×22.6×16.9 | 3.8×3.1×2.3 | ||||||
| 32mm | - | - | ||||||
| 1× WD：80mm |
0.033 | 0.12 | 10.17 | 2.8 | 综合放大倍率 | 1.02× | 7.5× | |
| 景深（mm） | 1.19 | 0.04 | ||||||
| 视野大小 （D×H×V）mm |
1/2″ | 7.8×6.3×4.7 | 1.1×0.9×0.6 | |||||
| 2/3″ | 10.8×8.6×6.5 | .5×1.2×0.9 | ||||||
| 1″ | 15.7×12.5×9.4 | 2.1×1.7×1.3 | ||||||
| 4/3″ | 21.2×16.9×12.7 | 2.9×2.3×1.7 | ||||||
| 32mm | - | - | ||||||
| 1.5× WD：45mm |
0.0495 | 0.18 | 6.78 | 1.86 | 综合放大倍率 | 1.53× | 11.25× | |
| 景深（mm） | 0.53 | 0.02 | ||||||
| 视野大小 （D×H×V）mm |
1/2″ | 5.2×4.2×3.1 | 0.7×0.6×0.4 | |||||
| 2/3″ | 7.2×5.8×4.3 | 1.0×0.8×0.6 | ||||||
| 1″ | 10.5×8.4×6.3 | 1.4×1.1×0.9 | ||||||
| 4/3″ | 14.1×11.3×8.5 | 1.9×1.5×1.2 | ||||||
| 32mm | - | - | ||||||
| 2× WD：27mm |
0.066 | 0.24 | 5.08 | 1.4 | 综合放大倍率 | 2.04× | 15× | |
| 景深（mm） | 0.30 | 0.01 | ||||||
| 视野大小 （D×H×V）mm |
1/2″ | 3.9×3.1×2.4 | 0.5×0.4×0.3 | |||||
| 2/3″ | 5.4×4.3×3.2 | 0.7×0.6×0.4 | ||||||
| 1″ | 7.8×6.3×4.7 | 1.1×0.9×0.6 | ||||||
| 4/3″ | 10.6×8.5×6.4 | 1.4×1.2×0.9 | ||||||
| 32mm | - | - | ||||||
关于产品
1. 产品图均为渲染效果图，仅供参考；图纸细节如有更改不再另行通知。
2. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售;如产品有质量问题，请与我们联系。
3. 我们也可根据您的需求进行特殊规格的镜头定制服务。
