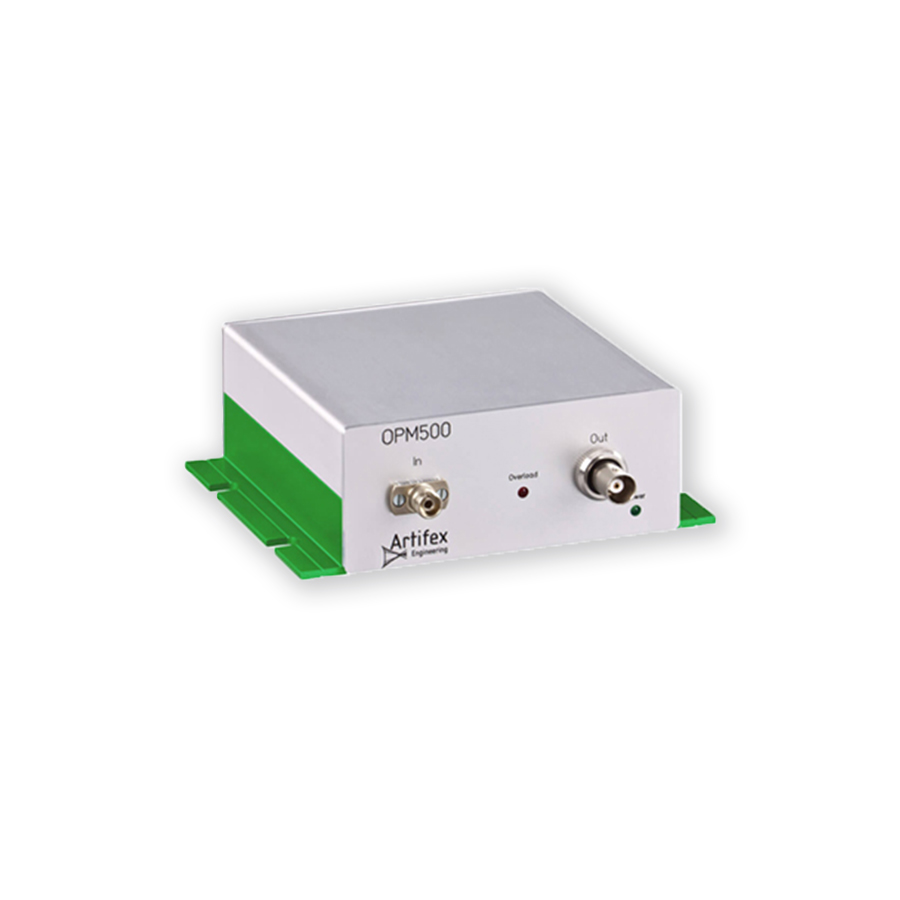

光功率计是利用光电效应原理对光量进行测量的一类测量仪器。根据材料和应用主要分为光电功率计、热释电和热电偶功率计。光电功率计主要应用与nW到mW可见光到近红外光。光电探头具有高灵敏度,响应速度快(通常为us和ms),不受环境温度影响、低成本等优点,在光学检测和加工设备中应用到的可见光激光二极管和LED等光源,功率较低应用光电探头更为合适。光电探头按照材料区分常用的有Si,Ge,InGaAs三种,根据光源的不同波长选用适合的探头。联合光科代理的德国Artifex OPM150,OPM200,OPM500光功率计产品光谱范围覆盖190nm到2200nm,有5种不同类型探头,探头口径从3mm到9mm,能够测量低至1nW,配套OD衰减片测量较高1W,配套积分球能够测量较高20W功率,适用于实验室、现场和OEM集成应用,Artifex还提供光功率计测量解决方案和产品定制。
OPM150光功率计的探头采用光电二极管,灵敏度高,测量速度快,其测量速度是是热电式探测器的1000倍。配合使用积分球测量可以测量更高功率。宽功率测量范围1nW-20W,配有简洁直观的图形用户界面的软件,方便使用,易于数据读取。 OPM系列光率计价格低廉,简单易用。是实验室测量,激光应用以及OEM的理想选择。 OPM系列光功率计由OPM主机和一个光电探头配套使用,主机通过USB与电脑连接,安装OPM测量软件可实现数据和趋势曲线显示。主机可以兼容Artifex提供的所有探头。
光功率计原理:
通过光探头接收光信号,光电二极管将光信号转换为电信号,产生电流的大小与所吸收的光功率成比例,放大器可以将电流放大,转化为输出电压,主机进行数模变换,经CPU的一系列处理后以数字信号的形式显示出来。
OPM系列光功率计(OPM)采用光电二极管测量和监测从紫外线到近红外的光功率。
特点
- 高信噪比下的快速响应时间
- 高灵敏度
- 宽动态范围
- 关于光电二极管材料和光输入的多种选择
