530038 产品规格书
530038 产品规格书
产品信息
30mm笼式系统Z轴平移安装座 夹持尺寸25.4mm
产品编号：530038
产品描述
联合光科的Z轴笼式平移安装座适用于30mm笼式系统，通过压圈（附带两个SM1压圈）固定的方式，可安装最大厚度为6.4mm的Φ1英寸光学元件。Z轴笼式平移安装座的挠性设计增加了稳定性。产品可调行程1.0 mm，带行程范围刻度标识。联合光科光学笼式系统的性价比高，组装、移动顺畅，刚性好，为您提供调整、定位、倾斜安装等各类组件，便于调整光路。
产品特点
1. 挠性设计，可调行程1.0mm，带行程范围刻度标识；
2. 精密测微驱动器平移以1µm为分度；
3. 可安装最大厚度为6.4mm的Φ1英寸光学元件；
4. 兼容30mm笼式系统；
5. 安装座带M4螺孔可安装至接杆；
6. 带SM1内螺纹(1.035"-40)孔兼容SM1螺纹组件；
7. 附带两个SM1压圈
产品特点
1. 挠性设计，可调行程1.0mm，带行程范围刻度标识；
2. 精密测微驱动器平移以1µm为分度；
3. 可安装最大厚度为6.4mm的Φ1英寸光学元件；
4. 兼容30mm笼式系统；
5. 安装座带M4螺孔可安装至接杆；
6. 带SM1内螺纹(1.035"-40)孔兼容SM1螺纹组件；
7. 附带两个SM1压圈
规格参数
- 夹持尺寸 25.4mm
- 最大夹持厚度 7mm
- 螺纹规格 M4
- 备注 微分头驱动；附带2个SM1压圈

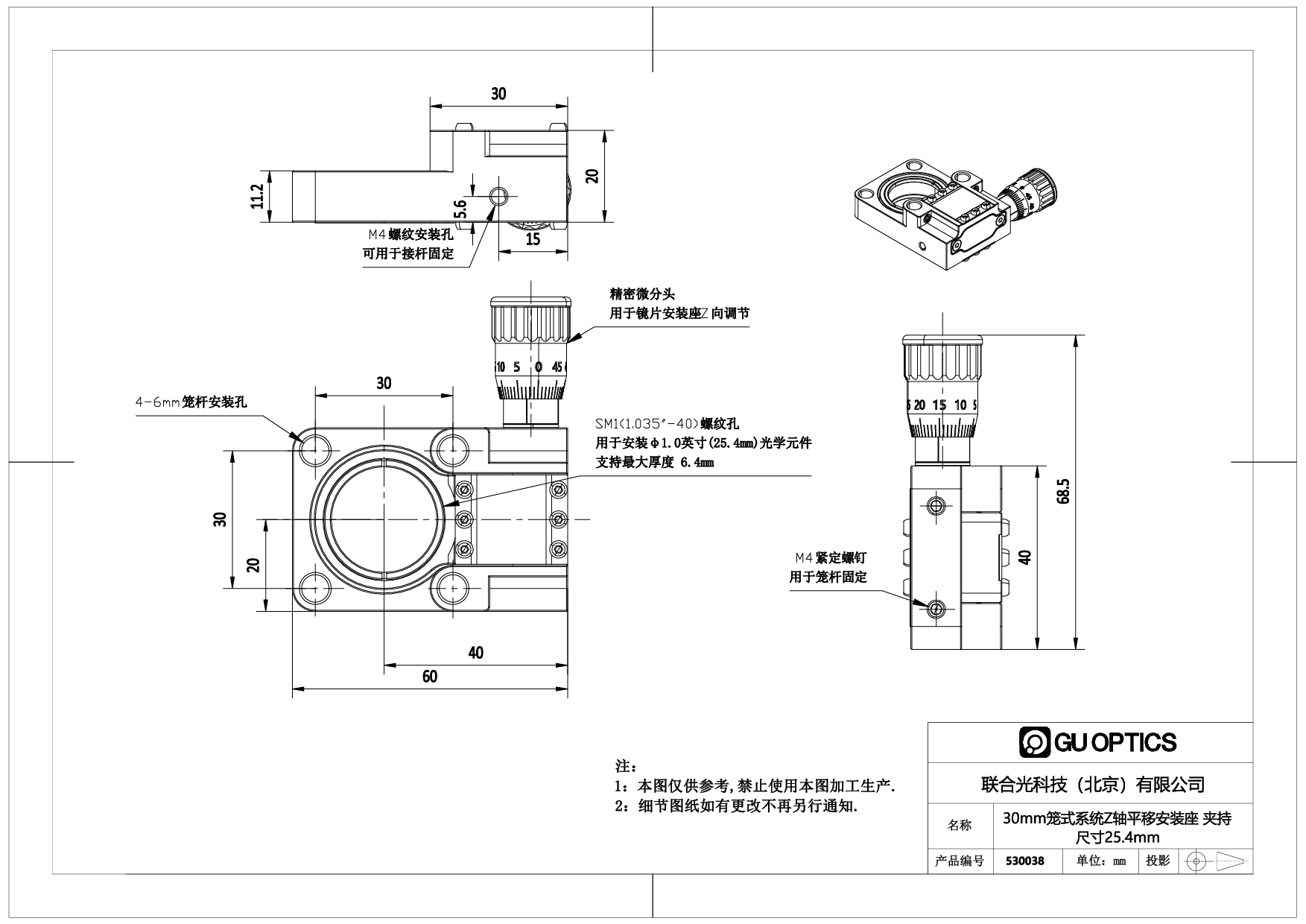

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
4. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售；如产品有质量问题，请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件，保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
