526660 产品规格书
526660 产品规格书
产品信息

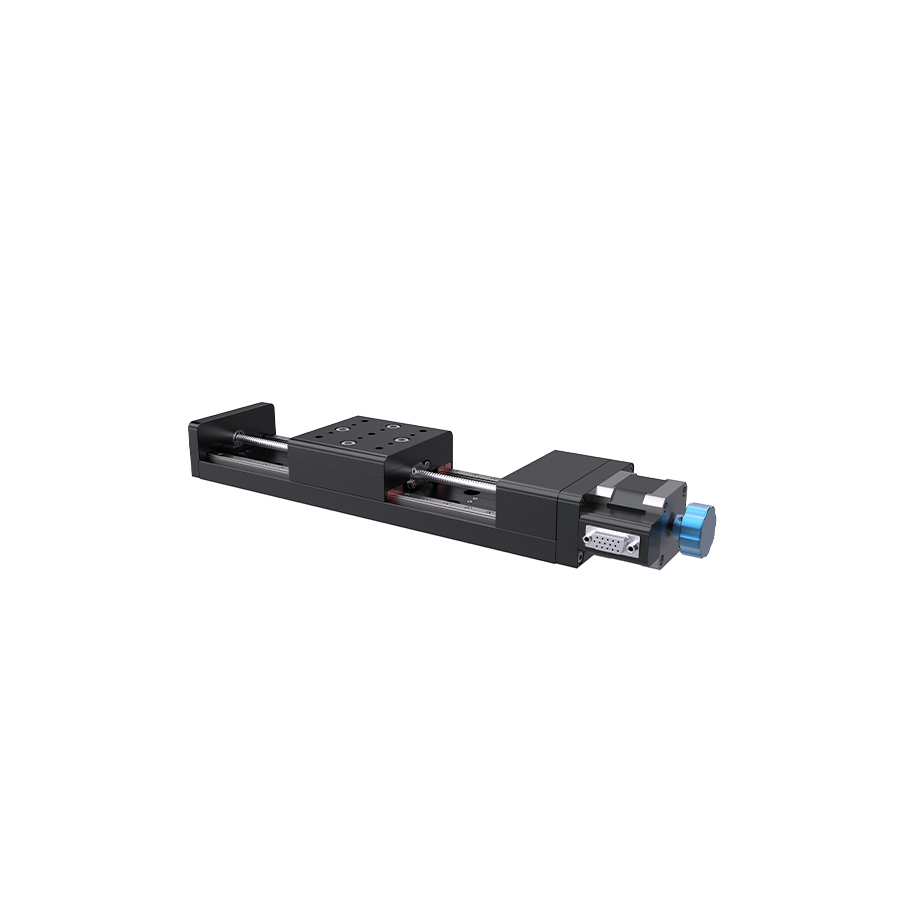

直线位移台 台面宽度80mm 行程150mm 铝合金 滚珠丝杆+直线导轨
产品编号：526660
产品描述
直线电机驱动平移台适用于行程范围在0-150mm之间的各项应用。 它结构坚固、性能卓越，广泛应用于各种精密的科研、工业生产环节，其中包括 半导体晶圆检查、微电子装置的测试和组装、抓取与放置、DNA定序或激光加工。 位移台插电即用，控制器配备触摸显示屏方便调试与控制，接口丰富方便二次开发。
产品特点
(1) 行程覆盖：50mm、100mm与150mm。
(2) 坚固的台身设计可确保以150mm×150mm的最大行程进行可靠的XY轴组装。
产品特点
(1) 行程覆盖：50mm、100mm与150mm。
(2) 坚固的台身设计可确保以150mm×150mm的最大行程进行可靠的XY轴组装。
规格参数
- 行程 150mm
- 负载 10kg
- 分辨率 0.625μm
- 最小运动增量 1μm
- 单向重复定位精度(保证值) ±1μm
- 单向重复定位精度(典型值) ±0.5μm
- 双向重复定位精度(保证值) ±3μm
- 双向重复定位精度(典型值) ±1.5μm
- 准确度(保证值) ±15μm
- 准确度(典型值) ±8μm
- 最大速度 10mm/s
- 使用场景 /
- 直线度 15μm
- 平整度 15μm
- Yaw-偏摆 30″
- Pitch-俯仰 30″
- 持续推力 /
- 峰值推力 /
- 重量 2kg
- 适配控制器 528251/528252/528254/528255/528256/528257/528264

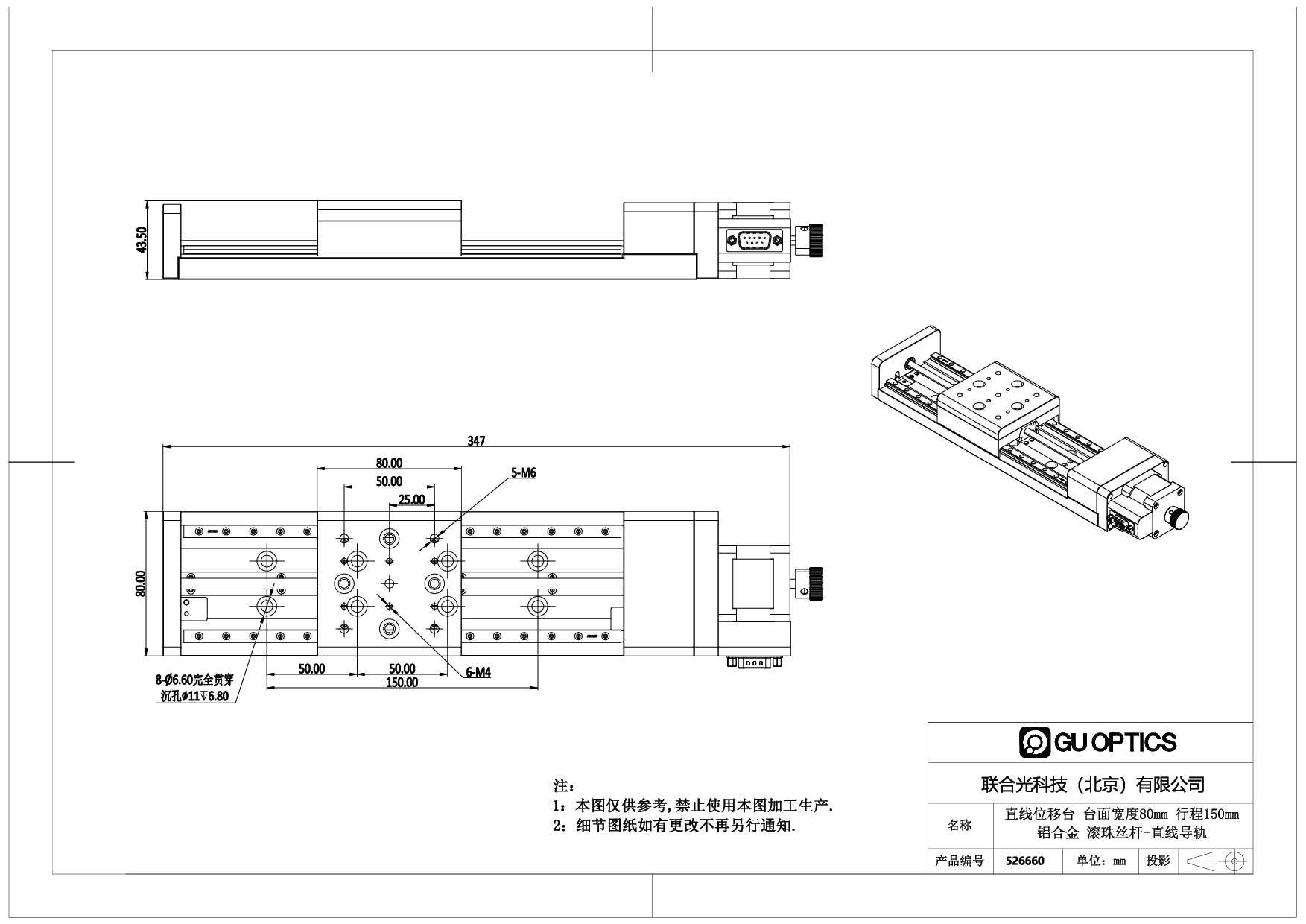

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
4. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售；如产品有质量问题，请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件，保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
