526651 产品规格书
526651 产品规格书
产品信息
50nm精度压电平移台 台面尺寸=70×70mm 行程=25mm
产品编号：526651
产品描述
联合光科的50nm精度压电平移台为铝合金主体，采用不锈钢交叉滚柱轴承，具有高精密度、高重复性，高线性度。超薄紧凑型的结构设计，方便机械集成。联合光科提供最小精度10n的压电平移台库存产品供您选择。
联合光科期望在您构建光学实验系统的过程中，能为您提供简洁、经济、快捷的手段，并方便您使用过程中快捷的进行元件的固定、替换和调整。
产品特点
1. 压电超声波马达驱动，轴向推16N
2. 采用不锈钢交叉滚柱轴承，具有高精密度、高重复性，高线性度
3. 断电自锁，内具刹车功能，无回程间隙
4. 最小步进距50nm
5. 光栅尺位置传感器
6. 超薄紧凑型设计，方便机械集成，铝合金主体，阳极氧化处理
联合光科期望在您构建光学实验系统的过程中，能为您提供简洁、经济、快捷的手段，并方便您使用过程中快捷的进行元件的固定、替换和调整。
产品特点
1. 压电超声波马达驱动，轴向推16N
2. 采用不锈钢交叉滚柱轴承，具有高精密度、高重复性，高线性度
3. 断电自锁，内具刹车功能，无回程间隙
4. 最小步进距50nm
5. 光栅尺位置传感器
6. 超薄紧凑型设计，方便机械集成，铝合金主体，阳极氧化处理
规格参数
- 台面尺寸 70×70mm
- 行程 25mm
- 马达型号 M302/304
- 轴向推力 8N
- 最大负载 1kg
- 最大速度 20mm/s
- 最小步距 50nm
- 重复定位精度 ±0.3μm
- 位置传感器 光栅或磁栅尺
- 直线度 ＜2μm
- 运动平行度 ＜10μm
- 材质 铝合金，阳极氧化

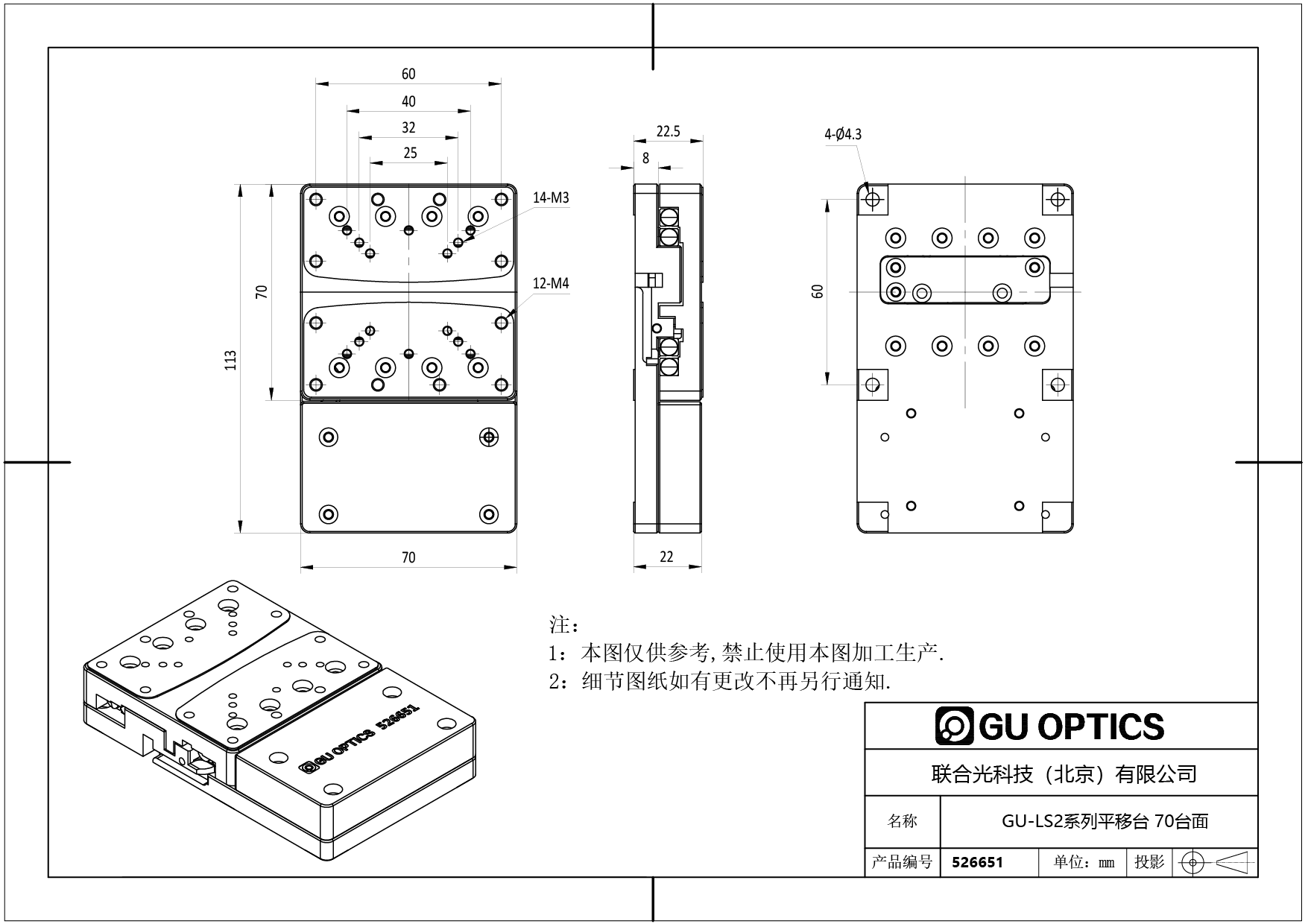

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
4. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售；如产品有质量问题，请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件，保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
