516400 产品规格书
516400 产品规格书
产品信息
40x40mm 不锈钢位移台
产品编号：516400
产品描述
联合光科的不锈钢位移台为不锈钢材质，轨道方式使用线性滚珠导引，哥德式弧型构槽在本体的上、下滑轨面，各由双孤槽构成，单槽移动的钢球是二点接触的架构，双弧槽总共四个接触点，因此构成坚固的滑轨结构，位移台使用测微头传动，适合高精密精度移动。联合光科提供台面尺寸为40×40mm、60×60mm、65×65mm、80×80mm，行程±3.2 ~±12.5 mm的标准不锈钢位移台库存产品供您选择。
联合光科期望在您构建光学实验系统的过程中，能为您提供简洁、经济、快捷的手段，并方便您使用过程中快捷的进行元件的固定、替换和调整。
产品特点
1. 单轨：X轴；
2. 台面尺寸 : 40、60、80 (mm)；
3. 行程 : ±3.2~±12.5 (mm)；
4. 传动位置-侧边正手；
5. 轨道方式使用线性滚珠导引，哥德式弧型构槽在本体的上、下滑轨面，各由双孤槽构成，单槽移动的钢球是二点接触的架构，双弧槽总共四个接触点，因此构成坚固的滑轨结构；
6. 使用测微头(Micrometer head，单位0.01mm)传动，适合高精密精度移动；
7. 材质：不锈钢(耐腐蚀,耐热)
联合光科期望在您构建光学实验系统的过程中，能为您提供简洁、经济、快捷的手段，并方便您使用过程中快捷的进行元件的固定、替换和调整。
产品特点
1. 单轨：X轴；
2. 台面尺寸 : 40、60、80 (mm)；
3. 行程 : ±3.2~±12.5 (mm)；
4. 传动位置-侧边正手；
5. 轨道方式使用线性滚珠导引，哥德式弧型构槽在本体的上、下滑轨面，各由双孤槽构成，单槽移动的钢球是二点接触的架构，双弧槽总共四个接触点，因此构成坚固的滑轨结构；
6. 使用测微头(Micrometer head，单位0.01mm)传动，适合高精密精度移动；
7. 材质：不锈钢(耐腐蚀,耐热)
规格参数
- 工作台面尺寸 40x40mm
- 移动行程 ±6.5mm
- 分厘卡最小读取量 10μm
- 移动精度真直度 3μm
- 载重 10kgf
- 本体重量 0.23kg

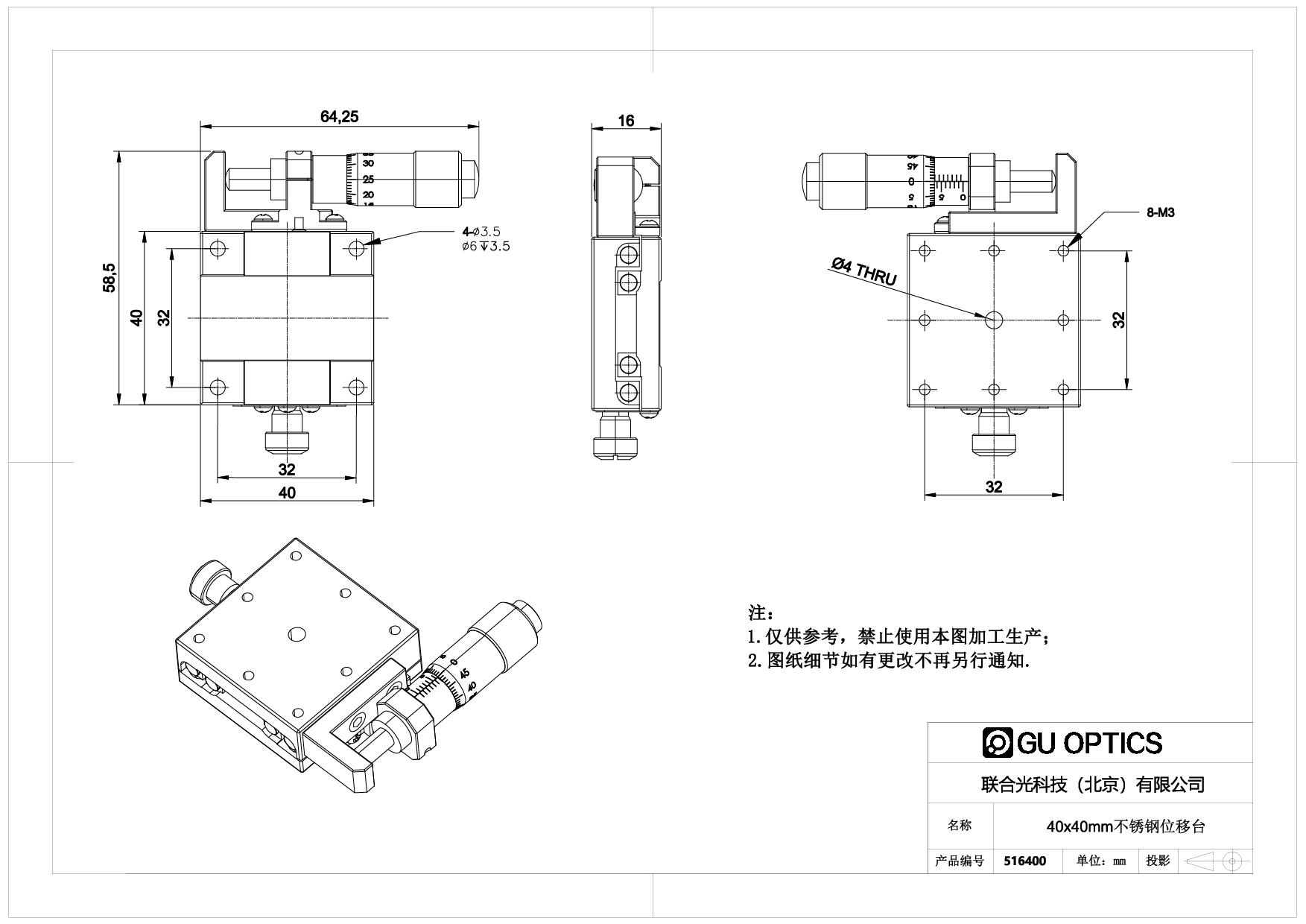

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
4. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售；如产品有质量问题，请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件，保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
