产品信息
目镜夹持部件 L-min45mm 调焦行程-10mm
产品编号：508004
产品描述
联合光科提供的目镜夹持部件（Eyepiece Holders）采用自定心锁紧夹持结构，能保证所夹持部件的光轴(机械轴心)和夹持器机械轴的同心度。自带焦距微调结构，方便观测，成像，或焦点聚焦位置的精细调整。
光学实验室及其他许多实际应用中，常要用到市面采购的带标准螺纹接口的目镜，物镜，传感器件等；同时也有大量非标，或OEM形式的镜头，如各种聚光镜，准直组合镜，扩束镜等等。如何将这些非标接口部件合理，方便地匹配到光路中，并且要求装夹准确，可调（如焦点位置，光轴同心等）； 其实是一个很现实且较为头痛的问题。目镜及其他镜头夹持部件 为您提供了切实可行，且经济方便的解决之道。
联合光科可为您提供配套的光机元件，同时我们有大量的标准库现货供应。联合光科衷心期望在您构建光学实验系统的过程中，能为您提供简洁、经济、快捷的手段，并方便您使用过程中快捷的进行元件替换和调整。
产品特点
1. 采用自定心锁紧夹持结构，能保证所夹持部件的光轴（机械轴心）和夹持器机械轴的同心度；
2. 自带焦距微调结构，方便观测，成像，或焦点聚焦位置的精细调整；
3. 采取螺旋调节方式。在调整过程中，所夹持部件仅沿轴向位移，而不会产生任何旋转；
4. 可选的镜筒锁紧环附件，用于不同直径，及一定直径范围部件的任意锁紧；
5. 可选的透镜锁紧环附件，用于非标直径的光学元件的安装和锁定；
6. 一端带有标准螺纹接口 可与所有光桥产品互联
光学实验室及其他许多实际应用中，常要用到市面采购的带标准螺纹接口的目镜，物镜，传感器件等；同时也有大量非标，或OEM形式的镜头，如各种聚光镜，准直组合镜，扩束镜等等。如何将这些非标接口部件合理，方便地匹配到光路中，并且要求装夹准确，可调（如焦点位置，光轴同心等）； 其实是一个很现实且较为头痛的问题。目镜及其他镜头夹持部件 为您提供了切实可行，且经济方便的解决之道。
联合光科可为您提供配套的光机元件，同时我们有大量的标准库现货供应。联合光科衷心期望在您构建光学实验系统的过程中，能为您提供简洁、经济、快捷的手段，并方便您使用过程中快捷的进行元件替换和调整。
产品特点
1. 采用自定心锁紧夹持结构，能保证所夹持部件的光轴（机械轴心）和夹持器机械轴的同心度；
2. 自带焦距微调结构，方便观测，成像，或焦点聚焦位置的精细调整；
3. 采取螺旋调节方式。在调整过程中，所夹持部件仅沿轴向位移，而不会产生任何旋转；
4. 可选的镜筒锁紧环附件，用于不同直径，及一定直径范围部件的任意锁紧；
5. 可选的透镜锁紧环附件，用于非标直径的光学元件的安装和锁定；
6. 一端带有标准螺纹接口 可与所有光桥产品互联
规格参数
- L-min 45mm
- 调焦行程 10mm
- 端口1-螺纹规格 M52x0.75-阳*
- 夹持部件最大对角直径 Ø47~Ø50.8**
- 夹持部件形状 球型，圆柱，方型或其他异形部件
- 夹持特点 柔性夹持，不伤及夹持件外表，并且保持轴向同心
- 类型 2英寸自定心调焦目镜夹持器

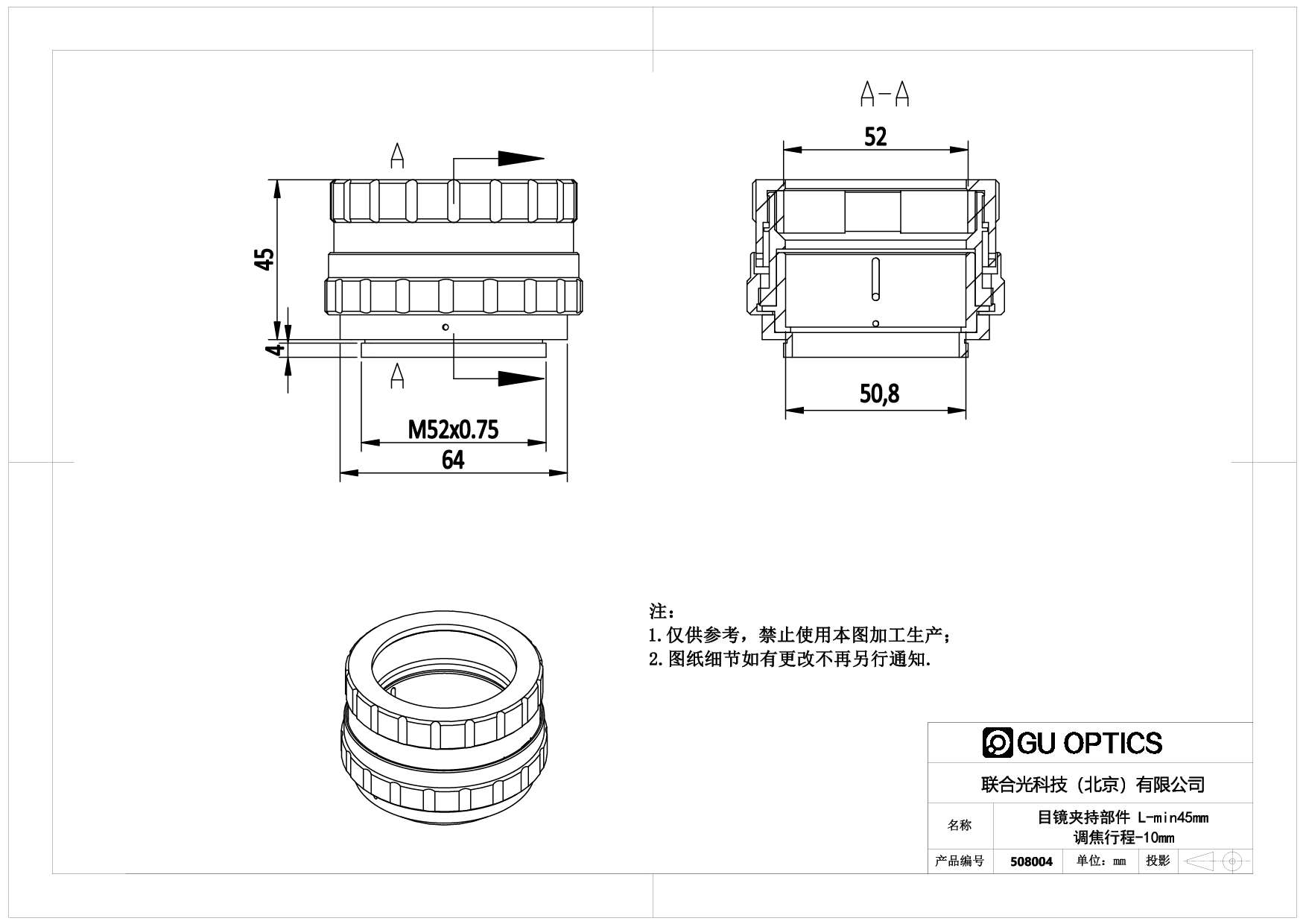

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
4. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售；如产品有质量问题，请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件，保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
