产品信息
维度调整部件 Ø54mm H=12.5mm
产品编号：507002
产品描述
不同于通常的光学调整架， X-Y维度调整部件（Axis Adjustment Parts）按标准螺纹接口设计，装配好的光学元件通过螺纹接口可以直接和X-Y维度调整部件连接。X-Y维度调整部件可用于光路中各不同位置，方便对单个元件的同轴度进行独立调节，也可调整由多个元件组成的光学系统的同轴度。由于其连接端口采用标准螺纹接口的设计，使得使用者在更换光学元件时极为简单和方便。并且由于光桥系统产品加工精度及一致性的保证，使得更换不同光学元件时，整体光路系统的准直性不会受到太大影响。
联合光科可为您提供配套的光机元件，同时我们有大量的标准库现货供应。联合光科衷心期望在您构建光学实验系统的过程中，能为您提供简洁、经济、快捷的手段，并方便您使用过程中快捷的进行元件替换和调整。
产品特点
1. 按标准螺纹接口设计，装配好的光学元件通过螺纹接口可以直接和X-Y维度调整部件连接；
2. X-Y维度调整部件可用于光路中各不同位置，方便对单个元件的同轴度进行独立调节；
3. 也可调整由多个元件组成的光学系统的同轴度
联合光科可为您提供配套的光机元件，同时我们有大量的标准库现货供应。联合光科衷心期望在您构建光学实验系统的过程中，能为您提供简洁、经济、快捷的手段，并方便您使用过程中快捷的进行元件替换和调整。
产品特点
1. 按标准螺纹接口设计，装配好的光学元件通过螺纹接口可以直接和X-Y维度调整部件连接；
2. X-Y维度调整部件可用于光路中各不同位置，方便对单个元件的同轴度进行独立调节；
3. 也可调整由多个元件组成的光学系统的同轴度
规格参数
- D Ø54mm
- H 12.5mm
- X轴,Y轴方向调节范围 ±2mm
- 调节精度 0.75mm螺距
- 端口1-螺纹规格 M35x0.75-阳
- 端口2-螺纹规格 M35x0.75-阴

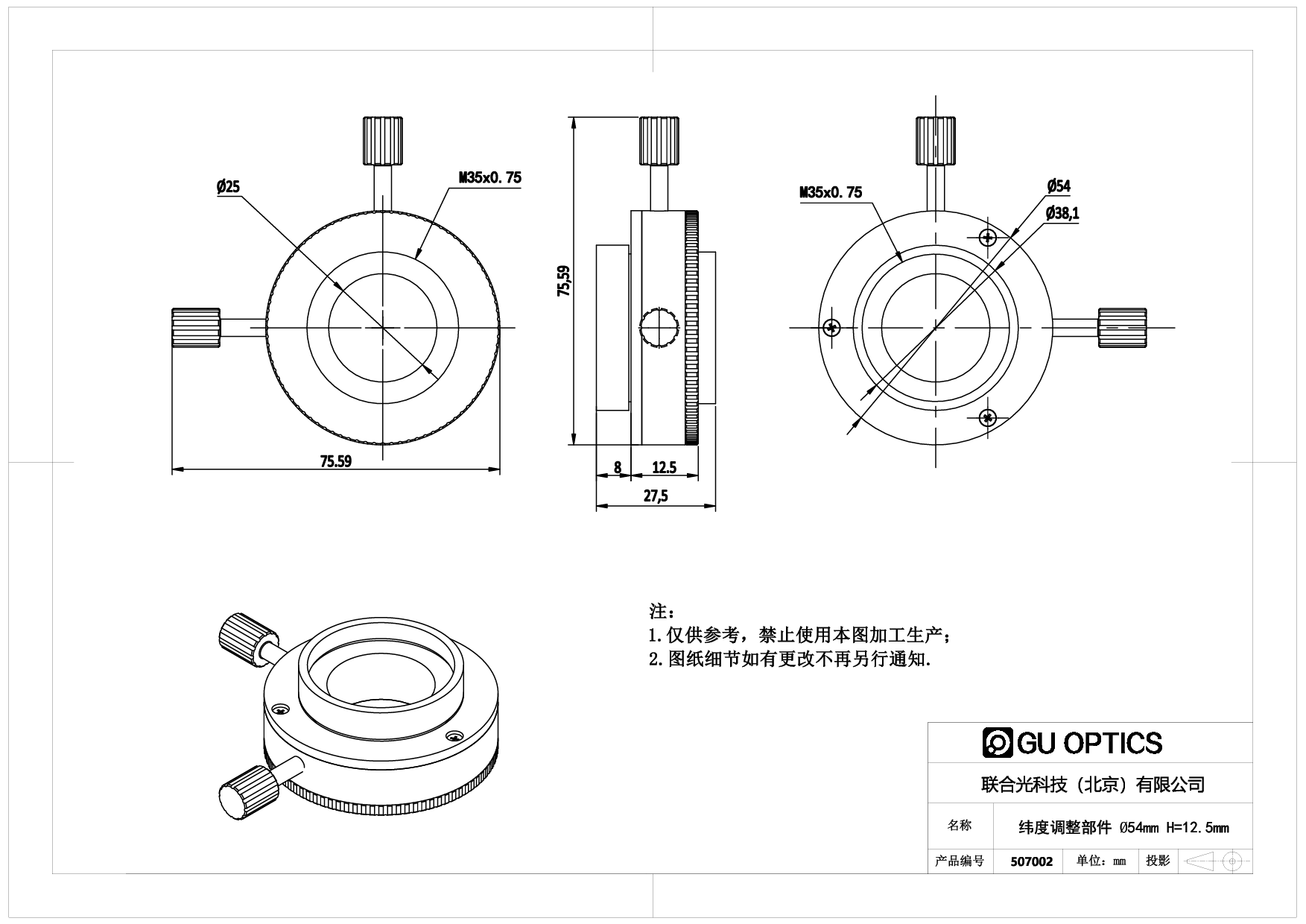

尺寸图
关于产品
1. 产品图均为渲染效果图，仅供参考。
2. 在购买夹持光学元件镜架时，请确定元件的尺寸及厚度，确保匹配。
3. 采购光学平台等产品，请联系我们确认搬运及安装事项。
4. 产品无质量问题，退换邮费需自行承担，退回时保持产品外观完好，性能无损伤，不影响二次销售；如产品有质量问题，请与我们联系。
5. 联合光科在您构建光学实验系统的过程中提供标准的配套光机元件，保证您高精度的机械需求同时方便您使用过程中快捷的进行元件的固定、替换和调整。我们也可根据您的需求进行特殊尺寸和规格的定制服务。
