主要性能与参数

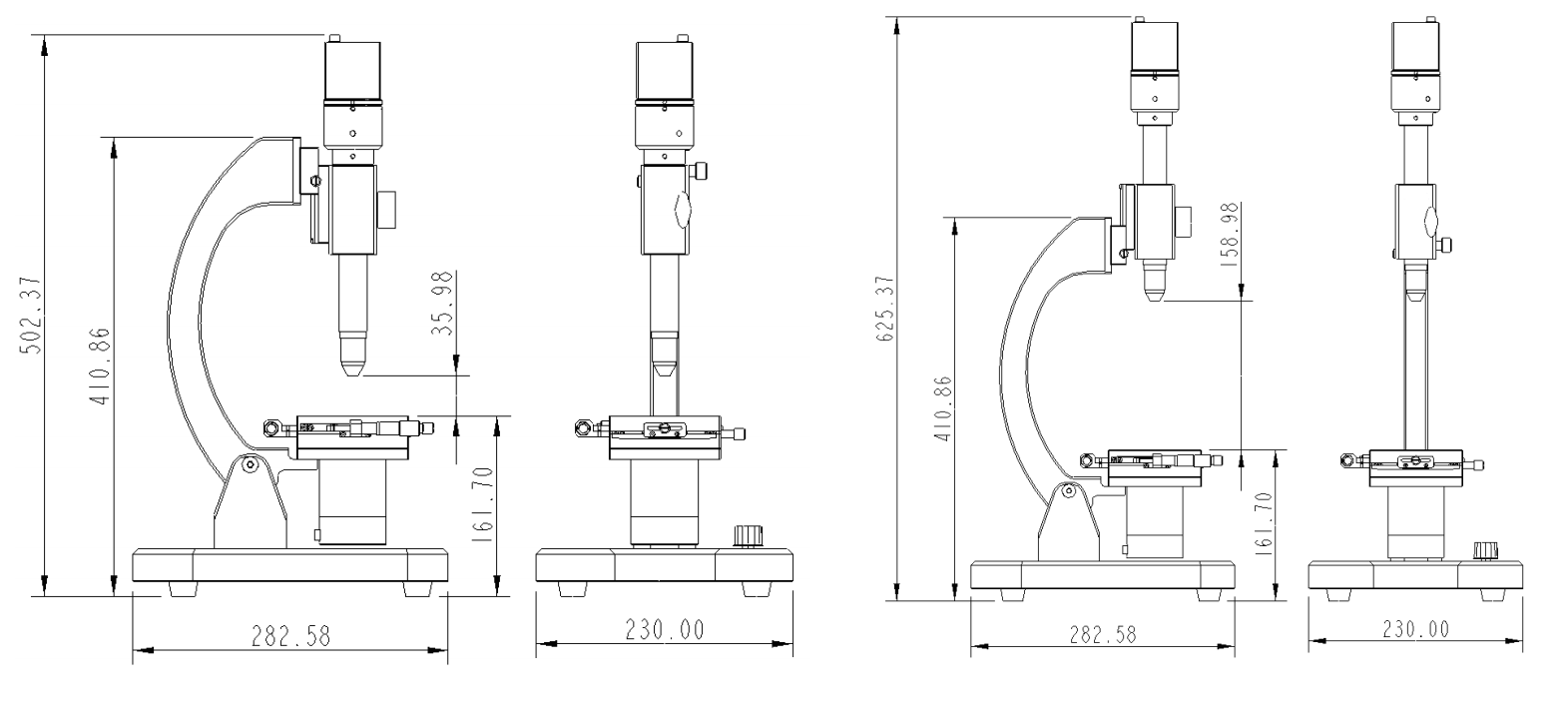

参考外形规格
.jpg)
| 倍率 | CCDTV-X10 物镜10X |
| 准直仪 | chart移动式 |
| 支架弯曲角度 | 34度 |
| 准直微动 量 | 50mm |
| 最高精度 | 5秒 |
| 镜片焦距测量范围 | ±500mm |
| LED光源 | 6V 400MA 寿命＞4500H |
| 控制电 | 输入电压：AC100-240V |
| 输出电压：5V 0.5A可调 | |
| 工业相机 | 相机功耗：DC5V 2A |
| 像素:200万 | |
| 接口: HDMI | |
| 显示器 | a-Si TFT-LCD/IPS/雾面屏 |
| 像素数量：1920x1080 | |
| 面板尺寸：12.5英寸 |
参考外形规格
 |
.png) |

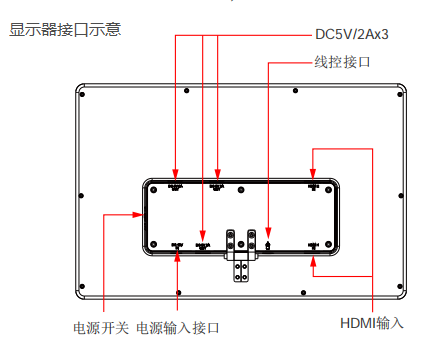

| 参考外形规格 | 显示器接口示意图 |
透射式偏心测量，光源透过样品产生焦点像，上下移动探测器捕捉焦点像，以镜片外径为基准，旋转样品画圆，通过TV读出圆的直径格数来计算偏心的角度值。行业通用的单镜片、胶合镜片可直接测量偏心角度。
用途：
用途：
- 测量──适用于光学镜片球面光轴与外圆的同轴度偏差；
- 胶合镜片定心──2枚以上镜片的胶合定心；
- 装配偏心校正──光学组件装配过程偏心校正；
- 行业通用──单镜片、胶合镜片可直接测量偏心角度；
- 测量精度高──光标线0.001mm，大刻度宽格读数，测量精度可达5秒；
- 测量范围广──平面镜以外的凸、凹镜片(含非球面)；
- 快速找像──位移平台有中心标线，可以快速对中找像；
- 使用简单──快速方便，夹具标准导向孔￠34.5mm，夹具制作简单；
- 配置多──可根据客户需求，配置图像计算器，和小镜片测量治具，测量精度可达2秒(另计费)；
- 服务优──可为客户提供偏心测量、胶合定心解决方案(另计费)；
-
H作业高度──行业内偏心仪作业高度一般<110mm，ETD200 作业高度可达150mm。
